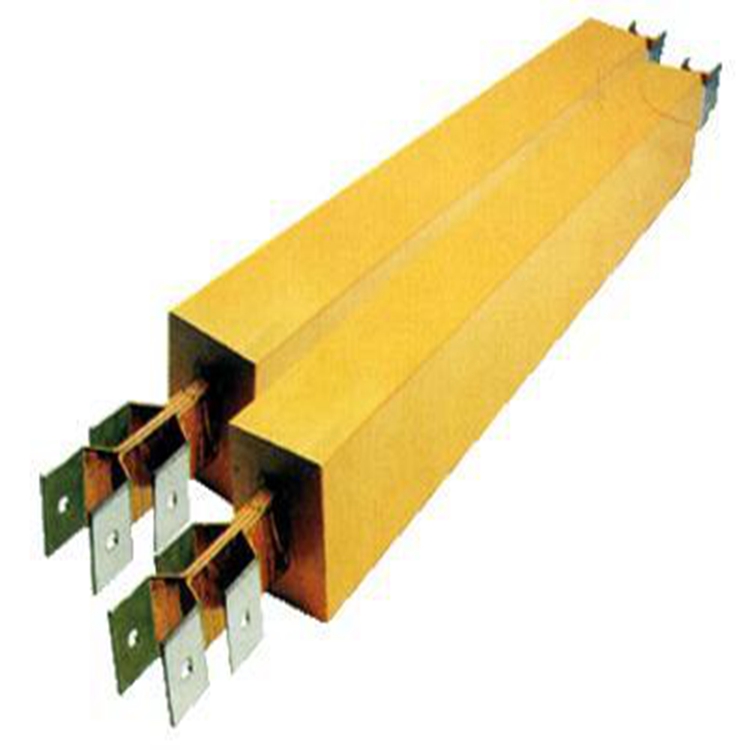

FSMC系列澆筑防水型母線槽

FSMC系列澆筑防水型母線槽在時變條件下由于經過回路截面上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基于媒質的均一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截面上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截面形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對于在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由于導體截面不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。線狀回路的外感抗是其總電感的主要部分，而渦流影響只及于導體內部的磁通和緊靠導體附近的一小部分外磁通。通常應按zui大長期工作電流選擇母線截面。并按通過zui大短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截面時，應使母線槽實際的長期工作電流小于所選截面母線槽的長期允許電流值。

減少電磁輻射：屏蔽是實現電磁兼容，防水母線槽，減少電磁輻射的方式。采用銅絲疏繞銅帶繞包金屬屏蔽，防水母線槽生產廠家，屏蔽表面積覆蓋率達，****地切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，母線槽將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

母線槽干線系統是低壓供電系統中負責傳輸電能、分配電能的一種成套裝置。因其具有載流量大、防護等級高、工程配電設計簡單、安裝靈活等特點，被廣泛應用于大型商場、酒店、寫字樓、工礦企業。風電系統使用母線槽具有使用壽命長、機械強度高、載流能力高、絕緣耐壓性好、安全、安裝迅速等優點。

FSMC系列澆筑防水型母線槽

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

(1)直線型母線單元
直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。
(3)膨脹母線單元
膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。
(4)變徑母線單元
變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。
(5)各種母線彎曲單元
各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。

1、安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大于或等于100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鐘工頻干試耐壓試驗。
工頻耐壓及雷電沖擊耐壓數值，符合標準。
4、接地系統：符合IEC364-5-54對接地系統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。

1、外殼

  本廠生產的該系列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽系統，避免機械受損。
  外殼（除沖散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
  外殼材料一般彩用鋼板制成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對于4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不銹鋼板制成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不銹鋼板等防腐材料制成。

2、導體
  載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
  空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，并具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

  母線槽接頭能確保有足夠的接觸面和絕緣能力；所有接頭螺栓設置均有利于進行安全檢查和檢修。

注意事項

使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽，免受損壞。當?shù)跹b 2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。

在連接母線槽前要檢查接觸表面或絕緣材料是否受到損壞，同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔干凈。在連接完整一個線路后，若測到絕緣電阻不正常，再檢查原因就比較困難，因此每連接一節母線槽都****檢測絕緣電阻。依據走向布置圖安裝時確保安裝線路各段尺寸，定位尺寸，預留段尺寸，接口段尺寸滿足圖紙要求。

當工程暫停時，****將連接部分的端部用塑料布重新包扎封閉，以使接頭部分不受污染。防火在高層建筑中顯得非常重要，母線槽在高層建筑和水平走向空墻處應使用防火柵作防火處理。在剛發生火災時，它能阻止煙、火、熱通過母線槽單元蔓延到監近房間或樓層，甚至能防止滅火時水的滲漏。

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大于或等于1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值。

3) 接地系統：符合iec364-5-54對接地系統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內組成一個整體的具有電氣連續性的輸配電系統。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。
