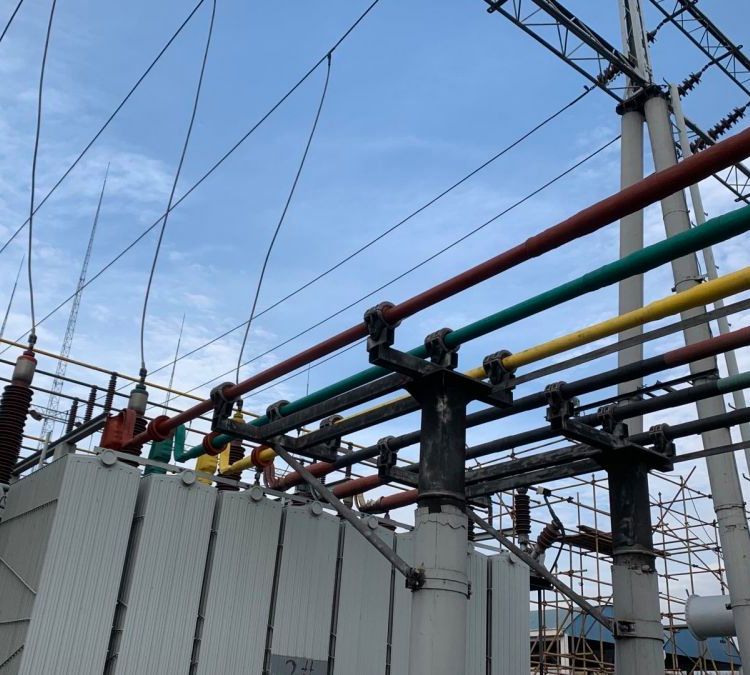

110KV管型絕緣母線
產品簡介
應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。
主要由外殼、絕緣插頭、金屬母線組成，外殼起防塵和保護作用。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小每極可做成單根或雙根。如外殼為金屬，還有接地保護的功能。從絕緣角度看，要留有足夠距離，以利安全；從發熱角度看，也需留有足夠的空間散熱，保證以對流方式將熱散發到空氣中。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小可做成單根或雙根，如外殼為金屬，還有接地保護的功能。以三相母線槽為例主要結構
管型母線槽具有大電流(12000A)、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前僅能生產35kV及以下電壓等級的產品。
常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變容量為180MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。
110KV管型絕緣母線
產品結構
1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.
2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。
3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。
4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。
1.管狀母線的結構具有簡單的特點和清晰的布局。它易于安裝且易于維護，并且維護工作量較少。
2.管狀母線具有散熱好，溫升低的特點。
管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。
3.管狀母線具有不受環境干擾和高可靠性的特點。
每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，由于接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地面和短路，不利于安全操作。
4.管狀母線具有允許應力大，機械強度高的特點。
它是三相四線和五線組成，適用于工業和采礦區，甚至適用于高層建筑物附近的設備翻新或車間設備的翻新。密集管狀母線。但是，管型母線如何裝備？實際上，它的設備并不像想象的那么難。它平均分為三個過程，仔細計劃就足夠了。密集型管型母線的設備：對于母線的連接，請使用具有高絕緣性，耐電弧性和阻燃性的高強度絕緣板作為連接附件，并用帶絕緣套的螺栓緊固。根據標準的要求，為了滿足母線的重疊面積，螺栓孔和螺栓之間的間隙較小，因為管型母線螺栓增加了絕緣套，從而使間隙變窄;因此，當連接兩段式管狀母線的主母線時，應嚴格將兩個母線的軸線保持在同一中心線上，并且兩個管型母線的母線和絕緣板的螺栓孔應保持一致。對齊。擰緊螺栓時，****依次均勻地應用每個螺栓。這是為了防止設備過程中剪切力的作用而損壞螺栓上的絕緣套。在工程施工過程中，已發現螺栓絕緣套受力破壞而形成管狀母線絕緣的下降狀態的幾個原因。接地連接可以通過使用母線殼來滿足接地要求，但是在噴涂所有母線殼時，管狀母線的兩個部分****通過接地螺栓與電線連接。
優點：
額定電流大額定電流可達12000A,特別適合工作電流大的回路
集膚效應低，功率損失小絕緣母線的集膚效應效應系數低，Kf≤1，交流電阻小，因而母線的功率損失小。
絕緣性能好母線采用密封屏蔽絕緣方式，外殼接地電位為零，帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強�？梢灾苯油ㄟ^電纜溝和電纜夾層
機械強度高母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大
散熱條件好、溫升低母線為空心導體，母線內徑風道能自然形成熱空氣對流，（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好
絕緣材料耐熱系數高母線的主絕緣材料為聚四氟乙烯，可在-250℃-+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命≥40年。
抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有與較強的抗震動能力
不受環境干擾，可靠性高絕緣母線每相是封閉屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。GECBT-2風電母線系統① GECBT-2認證支持通過風力發電機公司的認證② GECBT-2風力發電母線系統
GECBT-2風力發電母線系統可滿足任何容量的風電機組的需求，設計先進、環保節能，對惡劣的環境有適應能力
具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢
1.管狀母線的結構具有簡單的特點和清晰的布局。它易于安裝且易于維護，并且維護工作量較少。
2.管狀母線具有散熱好，溫升低的特點。
管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。
3.管狀母線具有不受環境干擾和高可靠性的特點。
每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，了由于接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地面和短路，不利于安全操作。
4.管狀母線具有允許應力大，機械強度高的特點。
管狀母線的允許應力是矩形母線的4倍�？梢猿惺芏搪冯娏鞑⑶覚C械強度高，這使得母線支撐跨度增加。在母線支架的支撐下，由于母線跨度，母線的跨度可達13米。距離遠，可直接進入高壓室和室內限流電抗器或10kV開關柜，減少相應的柱管形狀，母線配件和民用建筑基礎。
5.管狀母線具有大載流量的特點。
管狀母線具有較大的載流能力，主要在空心導體中，表面積大，導體表面均勻，電流密度分布均勻，因此管狀母線特別適用于工作電流大的電路。
6.管狀母線具有強電絕緣性能的特點。
管狀母線采用密封屏蔽管型，外殼接地電位為零。由于電屏蔽具有：均勻電場分布;灣控制電位和極限電場;避免管狀表面局部放電;漏電流和充電電流;即防止接觸電壓危險，使屏蔽管狀母線電場均勻分布，電氣管型性能強。
7.管狀母線具有強電阻的特性。
管狀母線直接固定在鋼架或混凝土支架上，了套管和支柱形狀，具有很強的抗振能力。
8.管狀母線具有管狀材料的高耐熱系數的特性。
管狀母線的主要絕緣材料由聚四氟乙烯制成，可在高溫下工作。它具有優異的電性能和化學穩定性，低介電損耗，阻燃性，耐老化性和長達40年的使用壽命。
管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：
1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。
2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。
3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路效果。
1，首先需要檢查到貨情況
每個母線都要求具有一定程度的直線度，無劃痕，顏色均勻，無變形和機械損壞。
2.銅管母線的焊接
凹槽加工：凹槽加工有特殊凹槽。凹槽角度在65~75°之間，凹槽光滑均勻，無毛刺和毛邊。焊接前，清潔母線槽的所有50mm側面，無氧化膜，濕氣和油跡。
3，管狀母線提升
在提升管母線之前，應將阻尼線插入每根管中，并應安裝端蓋或端子球。終端球應涂上相漆。當管子被吊起時，在接觸表面上涂上砂紙或鋼絲刷，以去除表面上的氧化層，用布擦拭油，然后涂上油脂進行安裝。
4.管狀母線安裝到位后進行調整和檢查
在管狀母線就位后，檢查所有配件是否完好，安裝位置和方向是否正確，彈性銷是否都已打開。每個管狀母線固定在中間點，并且應該是直的并且沒有變形，并且表面是光滑的。母線的每個部分保持水平，線內管狀母線保持在同一直線上，相管型母線位于同一水平面上。相位之間的距離和到地面的距離符合設計要求，并符合法規的要求。
1、戶內使用連續工作。
2、周圍空氣溫度不高于40°℃、溫度下限為-10°℃。
3、相對濕度不超過90%(當周圍空氣溫度為+20°C)。
4、當工作條件有特殊要求時、我廠可按特殊要求制造。
這幾點基本條件就是維持母線槽正常使用的基礎，世間萬物都需要遵循一定的法則，確保減少出現損壞的幾率。如果大家對于這一類電氣設備有任何需求，都可以隨時與我們聯系，我們將為您提供詳細的介紹，同時保障所銷售的產品質量達到你使用的標準，售后保障全面，免去您的后顧之憂。
