全絕緣管母線

概述

全絕緣管母線在低壓成套開關設備的生產中，開關柜的結構不斷改進，從前期的PGL、GCL、GCK到現在的GCS、MNS.sIVAcON、OKAY等類型的低壓成套開關設備，開關柜的結構和防護等級不斷的跋涉,現已可以到達國家規范要求的分隔辦法4和防護等級IP54或更高，而主母線槽（水平母線槽)的載流才干卻跋涉不多，一方面是由于母線槽的布局受到開關柜空間的捆綁，另一方面是由于大電流下母線槽聯接困難的問題沒有處理。

現在,低壓成套開關設備母線槽體系的聯接首要是運用螺栓聯接。螺栓聯接在小電流、母線槽數量不多的情況下具有緊湊、牢靠、便當?shù)忍卣?而跟著用電設備的增加，開關柜的容量越來越大，用螺栓聯接的缺點也日益顯露出來:由于需求在母線槽上鉆螺栓孔，構成母線槽截面不同，必然引起母線槽電流流線的畸變，如圖1所示。所以要求螺栓用孔盡可能的小以盡量減小對電流的影響，但是在配電房里進行拼柜的過程中不可避免的存在累積公役，開關柜的數量越多累積公役越大，往往構成配電母線槽和主母線槽的螺栓孔產生錯位。為了處理螺栓孔錯位問題，大都情況下是選用沖橢圓形孔或沖大孔。這就存在對立:螺栓孔開大了，嚴重影響母排載流量，螺栓孔開小了，設備不便當。

母線槽原理：

在同一個電力拖動體系中的一個或多個傳動單元，有時電動機遇作業在發電狀況，并將再生****反應到變頻器中來，這種現象叫“再生****”。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生制動以供給滿意張力時。

通用變頻器在規劃上不具有再生****反應到三相電源的功用，因此全部變頻器從電動機吸收的****都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

假設變頻器配備制動單元和制動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然只需充沛考慮到制動時的電流容量、負載周期和耗費到制動電阻上的額定功率就可以規劃或挑選適合的制動單元。

并以接連的方法耗費電能，畢竟可以堅持直流母線電壓的平衡。這種制動單元的作業方法不是耗費****的一種能耗制動。

假設有多臺變頻器通過直流母線互連，一臺或多臺電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處于接連發電狀況，也不必考慮采用處理再生****的作業方法。

管型導體一般焊接后架空安裝，采用管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

母線槽是由銅或鋁母線柱構成的封閉性金屬電力設備，用來將電力分配傳輸給各個用電設備。在戶內低壓的電力運送干線工程項目中已越來越多地替代了電線電纜。

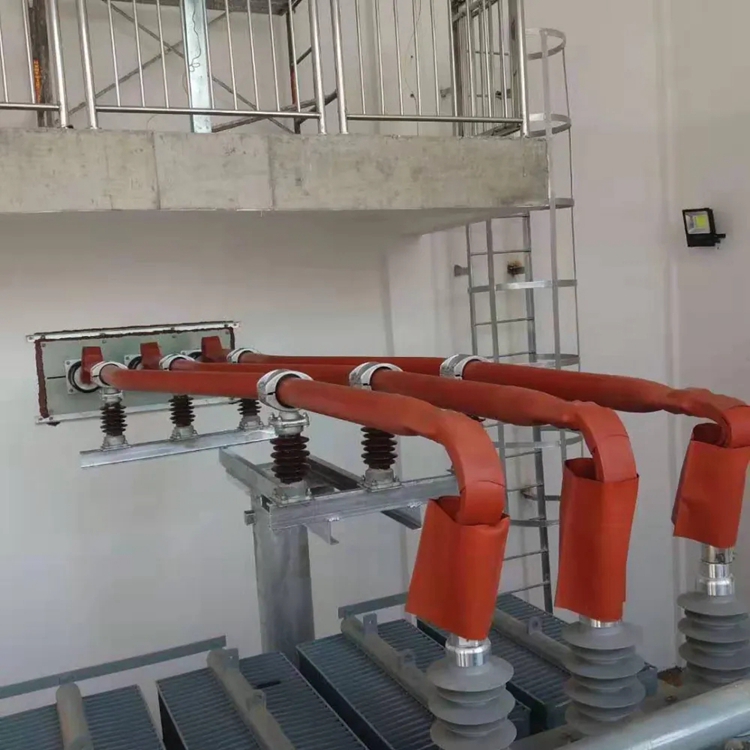

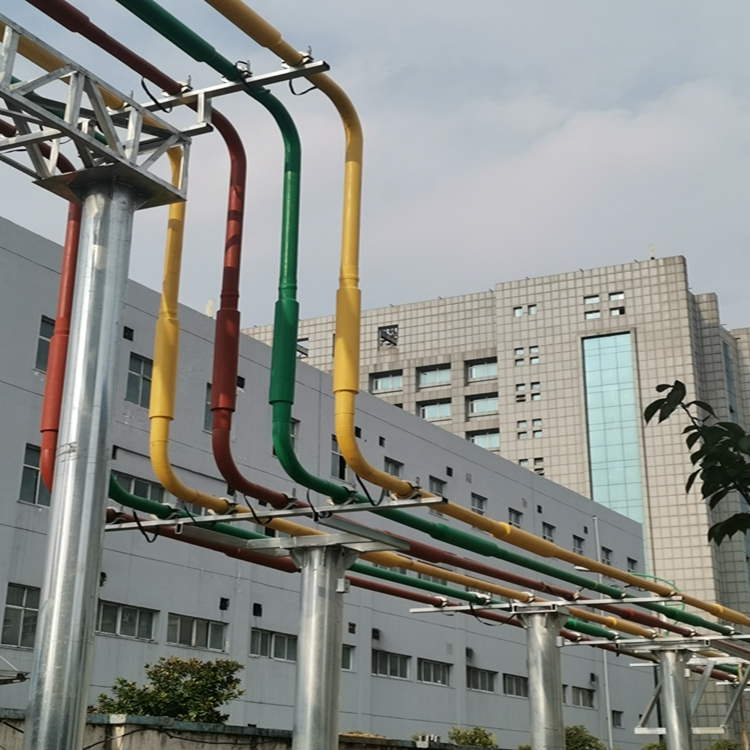

全絕緣管母線

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。

1，首先需要檢查到貨情況
每個母線都要求具有一定程度的直線度，無劃痕，顏色均勻，無變形和機械損壞。
2.銅管母線的焊接
凹槽加工：凹槽加工有特殊凹槽。凹槽角度在65~75°之間，凹槽光滑均勻，無毛刺和毛邊。焊接前，清潔母線槽的所有50mm側面，無氧化膜，濕氣和油跡。
3，管狀母線提升
在提升管母線之前，應將阻尼線插入每根管中，并應安裝端蓋或端子球。終端球應涂上相漆。當管子被吊起時，在接觸表面上涂上砂紙或鋼絲刷，以去除表面上的氧化層，用布擦拭油，然后涂上油脂進行安裝。
4.管狀母線安裝到位后進行調整和檢查
在管狀母線就位后，檢查所有配件是否完好，安裝位置和方向是否正確，彈性銷是否都已打開。每個管狀母線固定在中間點，并且應該是直的并且沒有變形，并且表面是光滑的。母線的每個部分保持水平，線內管狀母線保持在同一直線上，相管型母線位于同一水平面上。相位之間的距離和到地面的距離符合設計要求，并符合法規的要求。

1.母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄;

2.因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔*對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致?lián)p傷;

3.在工程施工管理過程中，發現過幾起由于螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴涂處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之后應對其進行絕緣檢查，并進行比較檢查是否由于安裝質量問題造成母線槽絕緣降低。

主要性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一系列的*工藝，表面光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地面積小，組合管母線是軟導線占地面積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長
