0.4KV管式母線

0.4KV管式母線

1.母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄;

2.因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致?lián)p傷;

3.在工程施工管理過程中，發現過幾起由于螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴涂處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之后應對其進行絕緣檢查，并進行比較檢查是否由于安裝質量問題造成母線槽絕緣降低。

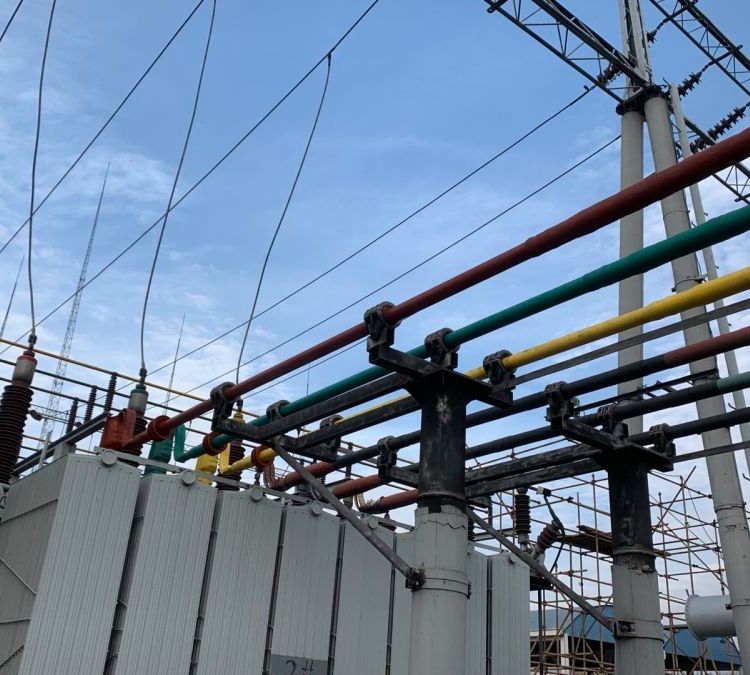

管型導體一般焊接后架空安裝，采用管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

對于母線槽系統，可根據設計和類型與母線槽系統一起訂購符合DIN 4102-9防火等級S60，S90和S120的建筑物各個防火區域之間的防火墻 。防火墻****至少具有與相關墻壁或天花板相同的耐火等級。出于功能持久性的考慮，可能有必要為室內干線提供額外的保護性外殼。根據所需的功能耐久性等級和計劃的載體/支持系統，有不同的設計變體。

0.4KV管式母線

設計特點：

單螺栓夾緊端子

設計采用單螺栓夾端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要施緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作。使母線的安全性得到了很大的提高。

外殼(防護殼)級次敷

母線槽設計5個電流等級，只采用了3個級次的外殼，這樣當系繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

傳輸電能大

母線槽設計為分高空氣絕緣式，改善了母線槽的散熱性，降低了阻抗,達到了母線槽經濟輸電。

成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

1、電氣絕緣性強：管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電廠分布均勻，電氣絕緣性強，可以直接通過電纜溝和電纜夾層。

2、集膚效應低：管形母線的集膚效應系數低，KF≤1，交流電阻小，因而母線的功損耗小，大大提升了母線的導電性能。

3、散熱條件好，溫升低：管形母線為空心導體，母線內經風道能自然形成空氣對流，散熱條件相比常規矩形母線要好。

4、允許應力大，機械強度高：管形母線的允許應力為矩形的4倍，可承受短路電流大，機械強度高，母線支撐跨距大，減少了相應的支柱絕緣子、母線金具、以及土建構架基礎。

5、絕緣材料耐熱系數高：管形母線主絕緣材料采用聚四氟乙烯，可在-250℃~+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、配合其他絕緣材料，產品使用壽命≥20年。

6、抗電器振動能力強：可直接使用母線金屬將管形母線固定在鋼構加上或在混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強抗震動能力。

7、不受環境干擾，可靠性高：管形母線每相是密封屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起地和相間短路故障，運行具有高度的可靠性。

8、母線架構簡明，布置清晰，安裝方便，維護工作量少。

9、產品一次性安裝使用，終身免維修。

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。

現場連接施工

嚴禁帶電拆裝母線槽。
側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。
吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。

在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分?jǐn)?狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，****由電工人員操作。
