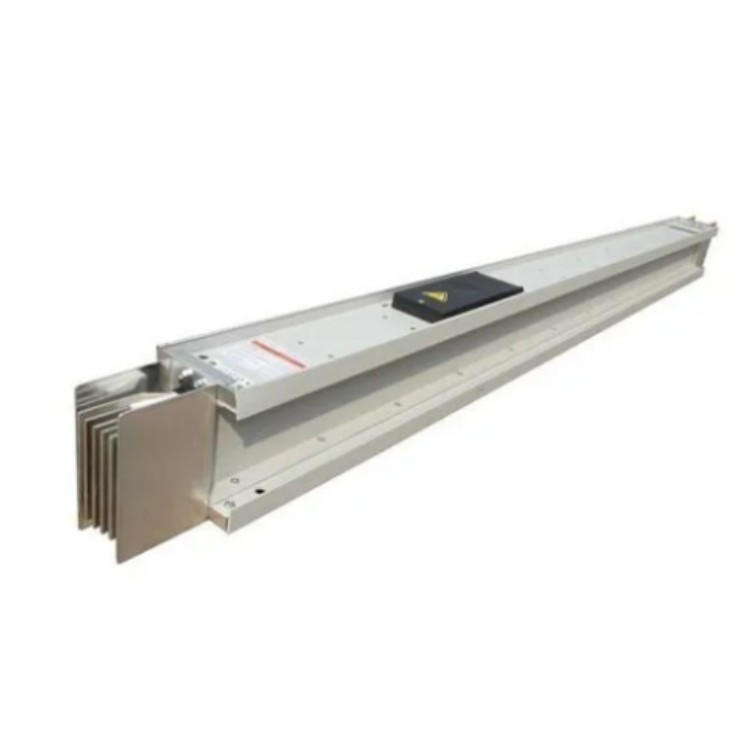

高低壓三相四線封閉式母線槽

結構特點:

1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

(1)導電銅排--由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

該系列母線槽結構先進，安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。母線槽在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。

(1)導電銅排--由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

施工工藝

設備開箱清點檢查：設備開箱清點檢查:應由建設單位代表，監理單位代表，供貨商及施工單位共同進行并作好記錄。母線槽分段標志清晰齊全，外觀無損傷變形，內部無損傷，母線槽螺栓固定搭接截面應平整，其鍍銀無麻點，起皮及未覆蓋部分，絕緣電阻符合設計要求。根據母線槽排列圖和裝箱單。檢查封閉插接母線槽，進線箱，插接開關箱及附件，其規格，安寧封閉式母線槽，數量應符合要求。

1.它本身采用的是“三明治”的密封結構，一般來說他的防護等級可以達到IP54。

2、整個母線系統本身是可以承受3750V的工頻耐壓的，而且即便是使用1min也是不會出現擊穿和閃絡現象。

3、在長期接通額定電流工作的時候，母線系統的溫升一般不會超過連接端子:60K，金屬外殼:30K，槽內絕緣件表面:40K。

4、當耐火母線在發生火災之后，燃燒溫度即便是上升到960℃，它仍然可以保持正常的運轉。

母線槽不防水 持這一觀點的人認為:若水進入母線槽內，整條母線槽就會因進水點短路而停電.的確普通母線槽防水性能很差，更無法與電纜相比，電纜敷設在室外甚至在水中都不會短路，普通母線槽的外殼防護等級為IP40，僅適用于室內普通場所.

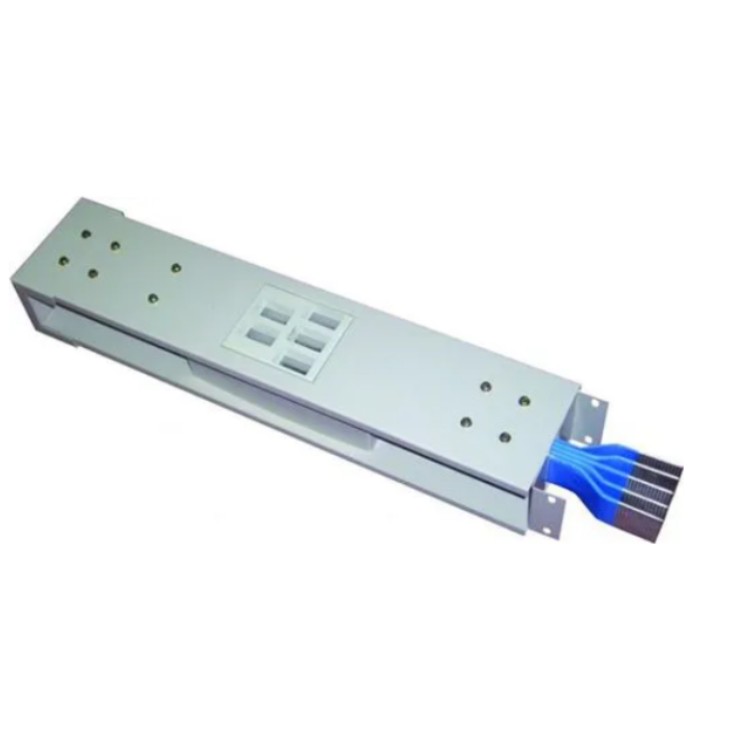

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要

矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。

在變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。 母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
      ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
      ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

母線槽出故障后的應急處理方法

1 、絕緣強度降低：一般是因?yàn)槟妇�槽地點的工作環境濕度太大，低壓封閉母線規格，致使?jié)駳膺M(jìn)入了母線槽，或許日夜溫差過大構成的凝露.處理方法非常簡略，母線槽鏟除潮氣，封閉式母線槽，短時空載運轉來單調母線槽內部。

2 、母線槽有些融化：一是長期超負荷運轉的因素，二是插接箱接觸疑問，三是相間絕緣損壞，母線槽，這種情況只需更換母線槽。

3、絕緣擊穿：一是母線槽內部進水短路，需要對母線槽進行單調處理；二是有異物進入母線槽構成短路，可以檢查打掃;；三是絕緣介質損壞，更換相關節段。

4、發熱或許有些發熱現象：連接部位接觸不良，一般是連接器出現了松動，可以檢查緊固連接器； 另一因素是負荷過大，可以減少負荷。

5、 插接箱發熱：一個因素是插接沒有可靠，檢查并從頭插接保證接觸; 另一個因素是過載，可以減少負載或許更換大容量的插接箱.

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要

矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。
