3相5線制1600A封閉式絕緣母線槽

3相5線制1600A封閉式絕緣母線槽變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

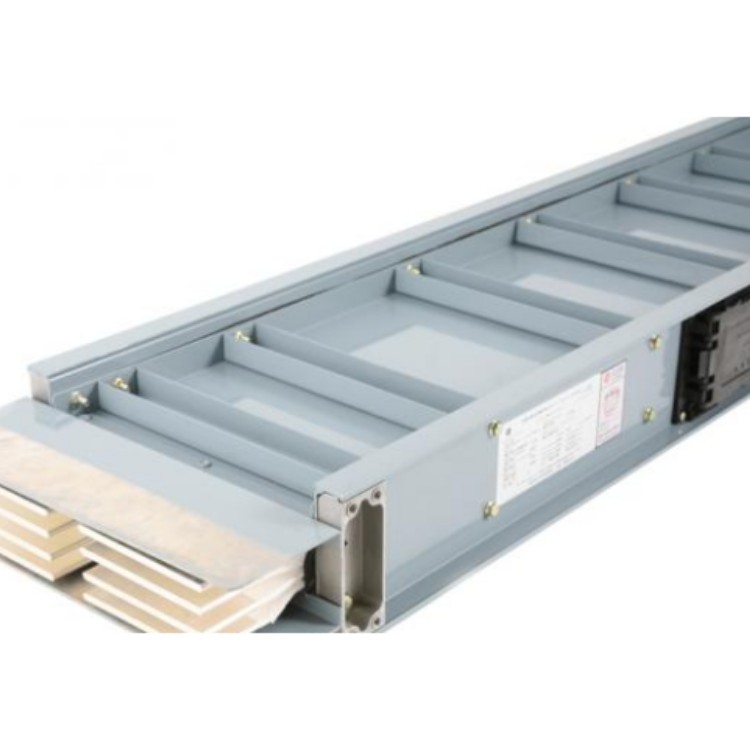

母線槽被用于電力、化工、冶金、工礦企業和機場、車站、大型商場、體育館、展覽館、博物館和高層房產建筑等輸配電系統、大電流場所。電流等級有400A-6300A不等，產品外殼選用鋁合金材料擠壓成形，側板成型于散熱片形式設計組合而成。母線槽導體ABCN相間絕緣材料選用美國杜邦聚酯基膜，能達到、高壓作用，利用鋁外殼截面積比相線截面積大幾倍的優勢做保護導體，可以長期工作在130°C以下的環境場所中,外殼兼用接地PE線，接地效果更加理想，更加可靠，母線槽外殼鋁合金屬于非導磁金屬，因此電感量少，功耗隨其減少，同時，克服了鐵外殼的大噪音。鋁外殼均勻包在相線的四周，與各相盡量靠近且距離相等，故電抗相小，克服了傳統接地方式在線路較長時引起的三相不平衡及壓降較大的缺點。采用導體緊密貼合，間距小，電抗小，散熱好，溫升低，熱穩定性好，載流量大，節能效果優良。產品出廠耐壓測試達到3750V以上，確保質量符合GB標準。全封閉式的結構防護等級能達到IP65標準，適應任何惡劣環境場所使用，母線槽導體密集于鋁殼之中，有防腐、防潮、防塵、防火的特性，外形美觀，重量較輕，鋼度性好，占用空間體積小，解決了傳統母線槽的不足，因此能保證達到可靠的運行。

3相5線制1600A封閉式絕緣母線槽母線槽系統較電纜相比有著使用壽命長的優點，一般可達30-50年。要使母線槽壽命盡可能延長，母線的安裝支架也是****考慮的一部分。母線槽在水平面安裝時一般采用吊裝支架或龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買一些大容量母線時應認真考察支架吊臂和橫梁材質、彈簧和荷重等。

1、母線的始端箱和終端箱一般是要的，主要是看你這段母線和什么相連接了。在連接變壓器和低壓進線柜之間時，因?yàn)樽儔浩鞯哪妇�出現距離和封閉母線各相之間的距離不一致，所以****要有始端箱，終端箱一樣的道理，在始端和終端的連接處，母線是需要現場制作的，制作的裸母線****用始（終）端箱封閉安裝。

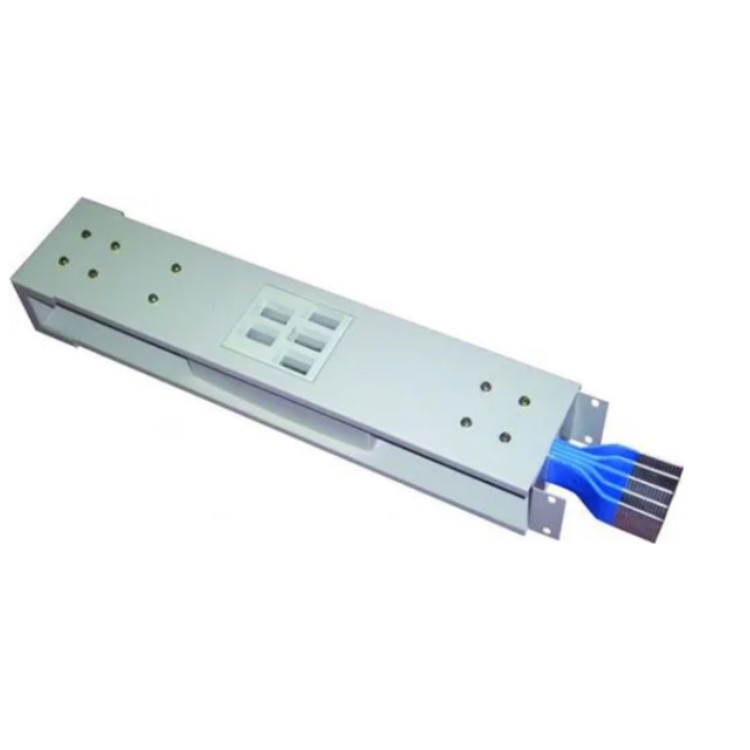

2、預留插孔是專門用于從封閉母線分支的，一般工廠的母線預留插孔是三米左右（或根據實際需要而定）

結構特點:

1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

1.母線槽安裝工作多年經驗，現淺談母線槽的幾點安全技術供大家參考：母線槽防護等級及使用環境表；外殼防護等級安裝使用環境IP20、IP30、IP40配電房?jī)?nèi)IP541配電柜饋出線及水平安裝、井道母線IP65有消防水管、生活水管經過的地方，戶外使用的場所IP68埋地安裝、電纜溝安裝、或浸水安裝母線槽外殼防護等級主要是指母線的外殼加工精度，密封措施是防止人或動物直接觸及帶電設備，防止異物和水進入再母線槽內對設備安全造成影響的一項重要指標。

2.綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用于線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用于線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相”的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用于戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，但價格昂貴，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。

適用于額定工作電壓660V及以下，頻率為50Hz(或變?nèi)萘抗?jié)60Hz)、額定電流從60A～5000A的三相三線、三相四線和三相五線系列中的供配電系統，封閉式母線槽產品具有體積小、輸送電流大、安全可靠、安裝靈活、配電施工與基建施工互不干擾、設計合理、規格齊全等優點，F(xiàn)M系列低壓母線槽是現代大、中型企業，高層建筑、引進工作程、實驗基地等場所較理想的供電設備。

母線系統的九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦干擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地系統，密集型母線槽 作用，*屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械沖擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控
