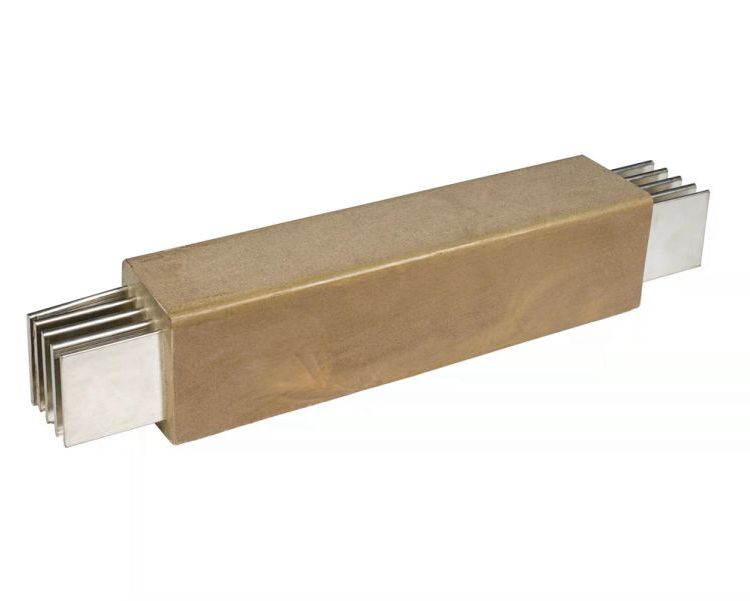

1200A/4P環氧樹脂澆筑型防水母線槽

1200A/4P環氧樹脂澆筑型防水母線槽產品特點：

結構設計：采用合理的“三明治"相線緊密疊壓結構設計,母線槽外形更加緊湊、體積更小,并增強了母線系統的動熱穩定性。

耐水性能：采用高性能的絕緣樹脂澆筑而成，具有優良的氣密性和水密性，防護等級達IP68。IP68是級別高的防護等級，能防止灰塵的進入，并且能在連續浸水的情況下也能長期可靠運行。

耐火性能：絕緣樹脂為自熄性絕緣材料，耐火性，防火等級為F120；可在950-1000℃的火焰中工作90min以上，保持線路不中斷，而且絕緣樹脂不含鹵素，高溫時不會釋放有害氣體。

耐腐蝕性能：金屬外殼的母線槽不能防酸雨腐蝕，化工廠產生的腐蝕性氣體，甚至有腐蝕性的液體會濺落到電氣產品上。這就要求母線有抗腐蝕性能。澆注母線槽的環氧樹脂澆注料具有優良的防腐性能，能****抵抗各種化學品的侵蝕。

機械性能：能承受6焦耳的機械沖擊，確保使用安全，具有良好的防爆性能。

主要特點為下面幾點：

1快速安裝

現在，母線通道適配器在安裝時無法翻轉，而且兩個母線通道部分在聯接時不會因翻轉而異相。

2高防護等級

聯接箱具有保護功用，聯接箱蓋有聯接箱蓋，能夠****防止水，塵埃和碎屑?jí)嬄洹?/span>

3高壓平衡

螺栓鎖定時發生的壓力經過專門規劃的墊圈傳遞到銅條和其他橫截面的高壓平衡墊，從而平衡整個母線槽的母線聯接表面的壓力。氣密性適中，電氣聯接安全可靠；

4縮短補償

為了滿足因熱縮短而引起母線槽的線性膨脹和縮短，母線適配器供給了7mm的縮短補償功用，因而整個母線槽無需安裝專用的熱縮接頭單元；

5規劃雙頭扭矩螺栓

安裝雙頭螺栓時，僅需使用普通扳手即可旋轉螺母，螺栓頭會主動開裂，直到螺栓頭主動開裂，而且赤色指示器墊片墜落

電力傳輸

沒有插接箱的母線槽單元用于電力傳輸。它們有標準長度和定制長度。除了標準長度，客戶還可以從各種長度范圍中選擇特定長度，以適應個性化的構造要求。

相對于電纜和電線，母線具有更高的額定電流（約1600 A），在材料和安裝價格上以及在附加材料（例如電纜終端或墻壁套管）的成本方面均具有顯著優勢。

隨著額定電流的增加，安裝過程中的這些成本和時間收益都會增加。

1200A/4P環氧樹脂澆筑型防水母線槽

適用范圍：

適用于額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體系。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變?nèi)莨?jié)變?nèi)�，也沒有采取****的保護措施，超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

適當防護措施。如當母線槽穿越樓層時,由于生產或屋面滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。

使用條件：

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于+40℃，不低于-25℃，在24小時內其平均溫度不超過+35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、密集型鋁合合母線槽除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。

有什么樣的優點？

1、電流容量可以很大；

2、電壓降很��；

3、短路負載能力強；

4、可靠性，使用壽命長；

5、安全性；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道般，節節通過三通、彎頭等接頭使之連接成個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

產品性能：

1、使用條件
環境溫度
上限：+40℃
下限：-25℃
海拔：2000m以下
濕度
相對濕度在溫度為+40℃時不超過50%;溫度較低時允許有
較高的相對濕度

凝露條件：有母線系統可由多種母線單元組成；
