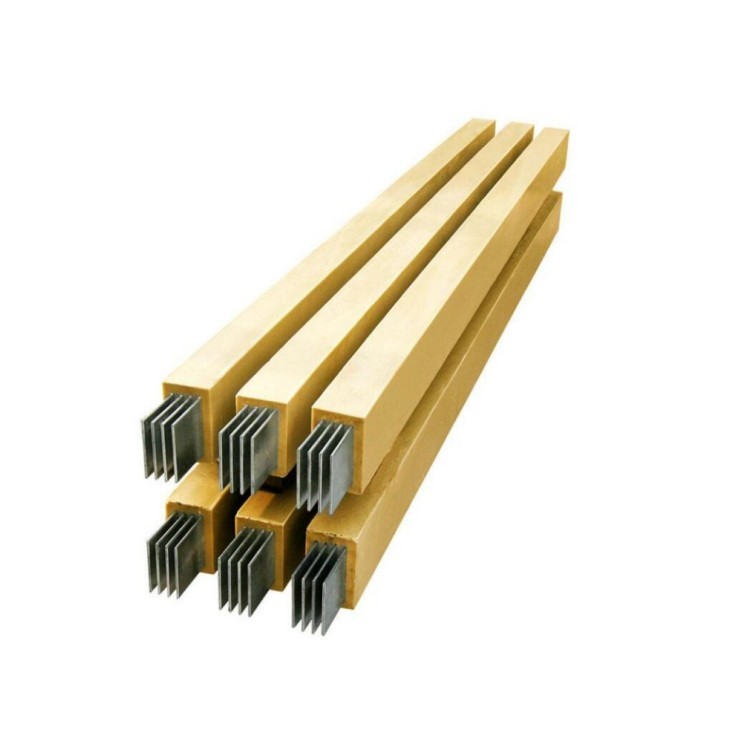

低壓防水型絕緣澆筑母線

低壓防水型絕緣澆筑母線主要特點為下面幾點：

1快速安裝

現在，母線通道適配器在安裝時無法翻轉，而且兩個母線通道部分在聯接時不會因翻轉而異相。

2高防護等級

聯接箱具有保護功用，聯接箱蓋有聯接箱蓋，能夠****防止水，塵埃和碎屑墜落。

3高壓平衡

螺栓鎖定時發生的壓力經過專門規劃的墊圈傳遞到銅條和其他橫截面的高壓平衡墊，從而平衡整個母線槽的母線聯接表面的壓力。氣密性適中，電氣聯接安全可靠；

4縮短補償

為了滿足因熱縮短而引起母線槽的線性膨脹和縮短，母線適配器供給了7mm的縮短補償功用，因而整個母線槽無需安裝專用的熱縮接頭單元；

5規劃雙頭扭矩螺栓

安裝雙頭螺栓時，僅需使用普通扳手即可旋轉螺母，螺栓頭會主動開裂，直到螺栓頭主動開裂，而且赤色指示器墊片墜落

電力傳輸

沒有插接箱的母線槽單元用于電力傳輸。它們有標準長度和定制長度。除了標準長度，客戶還可以從各種長度范圍中選擇特定長度，以適應個性化的構造要求。

相對于電纜和電線，母線具有更高的額定電流（約1600 A），在材料和安裝價格上以及在附加材料（例如電纜終端或墻壁套管）的成本方面均具有顯著優勢。

防水性：

通常，電纜浸在水中仍能工作，而普通母線槽怕水，即使IP54的母線槽也怕水和灰塵！而采用高性能的絕緣樹脂澆筑而成，具有優良的氣密性和水密性，防護等級達IP68。IP68是級別更高的防護等級，能防止灰塵的進入，并且能在連續浸水的情況下也能*可靠運行。

耐腐性：

絕緣樹脂為自熄性絕緣材料，從母線槽上看，耐火性為，防火等級為F120；可在950-1000℃的火焰中工作90min以上，保持線路不中斷，而且絕緣樹脂不含鹵素，高溫時不會釋放有害氣體。DWP防水型母線槽的環氧樹脂澆注料具有優良的防腐性能，能****抵抗各種化學品的侵蝕！

絕緣性：

按照GB7251.2-2006標準，絕緣電阻****不低于20MΩ。DWP防水型母線槽在環境溫度為100℃的情況下，其絕緣電阻仍可達到100MΩ以上。

防短路性：

防相間短路，為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能*防止短路出現的可能性！但是防水型母線槽是采用高性能的絕緣樹脂將母排直接澆注密封，防護等級達到IP68！所以防水型母線槽幾乎不存在短路的可能！

機械性：

 能承受6焦耳的機械沖擊，確保使用安全，具有良好的防爆性能。

具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

通常應按長期工作電流選擇母線截面。并按通過zui大短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截面時，應使母線槽實際的長期工作電流小于所選截面母線槽的長期允許電流值。

減少電磁輻射：屏蔽是實現電磁兼容，防水母線槽，減少電磁輻射的方式。采用銅絲疏繞銅帶繞包金屬屏蔽，防水母線槽生產廠家，屏蔽表面積覆蓋率達，****地切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，母線槽將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中

低壓防水型絕緣澆筑母線運行中處理方案的似定

(1)缺陷未處理前，聯系省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一臺臨時排風扇，外部吹風降溫，盡量控制過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，保山母線槽廠，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

母線安裝規則:搬運和儲存槽;母線不得懸掛和捆綁裸鋼絲繩，和母線不得任意堆放和拖在地上.沒有其他的工作應在殼體進行，和多點升降叉車將用于光滑鏟不損壞母線槽.母線應堆放在倉庫，干燥、清潔、無腐蝕性氣體.在公共汽車的頂部和底部之間，軟包裝應該放在頂部和底部之間，并妥善保管.

在母線槽的安裝檢查:檢查母線外殼是否完好，是否有破損或沒有，檢查母線外殼螺栓松動，并保證螺栓連接是否可靠;檢查母線插頭接口關閉;使用500伏的兆歐表測量絕緣電阻是的，它的電阻值，每天不少于20米，Ω.

母線槽連接:母線槽支架****安裝牢固，母線槽應根據段數，相序，編號，方向和安裝標志放置準確，母線槽段與段連接，相鄰節段母線槽應針對母線導體和外殼，連接后不應承受機械應力.

注意事項：


　　1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。


　　2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。


　　3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?br pingfang="" microsoft="" font-size:="" line-height:="" font-weight:="" font-style:="" vertical-align:="" background:="" -webkit-tap-highlight-color:="" appearance:="" style="box-sizing:border-box;margin:0px;padding:0px;" />

　　4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意


　　一般設計在室內使用,空氣中的濕度對母線槽的運行不會造成影響,但母線槽在使用中進水,勢必引起絕緣降低,長期運行會造成短路,燒毀母線槽。因此對于可能造成母線槽進水的安裝方式要采取。

(1)直線型母線單元
直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。
(3)膨脹母線單元
膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。
(4)變徑母線單元
變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。
(5)各種母線彎曲單元

各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。
