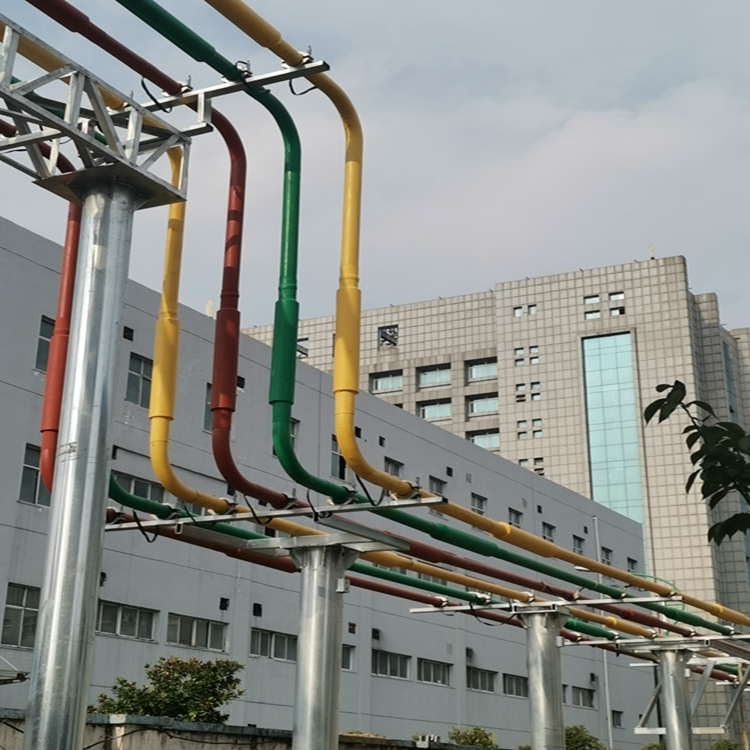

半絕緣銅管管狀母線槽10KV/3000A

半絕緣銅管管狀母線槽10KV/3000A產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

母線槽的選型及技術參數的計算

母線槽的選型通常從以下幾方面加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，則需在線槽殼體內每單元設置阻火隔斷；對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。

至于安裝場所，首先考慮槽外殼防護等級，其次是建筑結構對線槽外形、安裝支架形式和跨距的影響：室內專用工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽；室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低于IP40等級的母線槽；室內潮濕場所或有防濺水要求的，為保證其在遭到濺水時仍能正常工作，應選用不低于IP54等級的母線槽；室外或有特殊要求的，如防噴水，防海浪和防腐蝕場所可分別樹脂絕緣母線槽；大跨距場所，應選用外殼加強型母線槽；額定電流，應從技術性能、散熱效果、價格等方面加以綜合考慮，目前市場較多選用散熱性能上佳和能耗低的鋁合金外殼低阻抗密集絕緣母線槽。

1、風電場內的管型母線槽的管狀導體與鋁排結構的母線槽比較，平等的截面管狀導體的載流量更大，導體表面的電流密度散布均勻，更加合適作業電流大的電路。
2、管狀導體集膚效應系數低、溝通電阻小，導體呈“品"字布局，結構合理，導體鄰近效應系數低，所以母線槽的電損小，節能。

3、選用網狀防護罩，導體通電作業時發生熱量直接向大氣中宣告，使母線槽系統整體散熱功用好，導體溫升低。

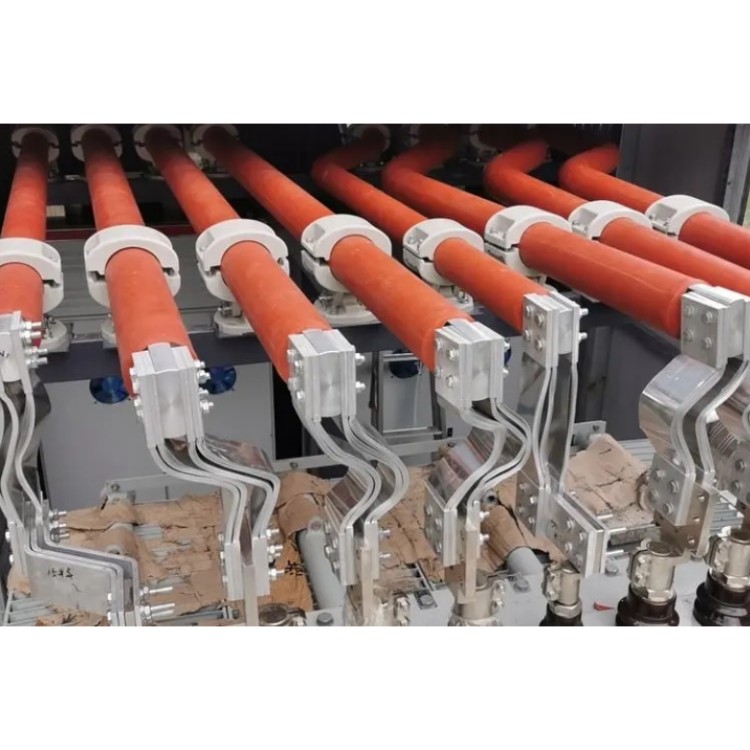

4、接頭選用的是柔性銅質的軟聯接，其載流能力強，并可設備過失及塔筒寬幅搖晃帶來的安全作業危險，然后處理了接頭的發熱問題。

5、標準段長度達6米，整體塔筒內系統接頭數量少，不管直驅仍是雙饋型風電機組，定子及轉子母線均經過一起支撐構成一整體部件，且塔筒段間母線聯接選用軟聯接，使得母線槽的系統設備更為省時省力方便快捷。

6、三相導體的整體關閉且絕緣，不會受高原凝露、海洋鹽霧、塵土等環境的影響，合適任何地域環境下運用。

7、三相導體表面選用絕緣薄膜加絕緣套管包覆兩層絕緣方法，導體相間再經過絕緣套及支撐夾互相離隔，堅持足夠大的電氣空地和爬電距離，使得產品電氣絕緣功用強，安全可靠；

8、管型母線槽的大體特性與一般母線槽相同，產品投入運用20年內無特殊情況不需要修理，實在完結免維護，大大降低了風場運營維護本錢，提高發電功率。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

性能：
1、將祼母線（小電流場合，I ≤ 400A），或表面被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表面經酸洗、磷化、電鍍、噴涂，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表面被裹覆不同的絕緣不同的絕緣材料適合于多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建筑物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響

半絕緣銅管管狀母線槽10KV/3000A當母線槽故障停電后，現場值班人員應立即對停電的母線槽進行外部查看，并把查看的成果靈敏陳述值班調度員，值班調度員按下述原則處理：

1、不容許對故障母線槽不經查看即行強送電，以防事故擴展。

2、找到故障點并能靈敏阻隔的，在阻隔故障點后應靈敏對停電母線槽康復送電，有條件時應考慮用外來電源對停電母線槽送電，聯路途要防止非同期合閘。

3、找到故障點但不能靈敏阻隔的，若系雙母線槽中的一組母線槽故障時，應靈敏對故障母線槽上的各元件查看，冷倒至工作母線槽并康復送電，聯路途要防止非同期合閘。

4、通過查看找不到故障點時，使用外來電源對故障母線槽進行試送電。

發電廠母線槽故障如電源容許，可對母線槽進行零起升壓，一般不容許發電廠用本廠電源對故障母線槽試送電。

5、雙母線槽中的一組母線槽故障，用發電機對故障母線槽進行零起升壓時，或用外來電源對故障母線槽試送電時，或用外來電源對已阻隔故障點的母線槽先受電時，均需留神母差維護的工作方法，必要時應停用母差維護。

6、3/2接線的母線槽產生故障，經查看找不到故障點或找到故障點并已阻隔的，可以用本站電源試送電。試送開關有必要無缺，并有完備的繼電維護，母差維護應有滿意的靈敏度。

1、戶內使用連續工作。

2、周圍空氣溫度不高于40°℃、溫度下限為-10°℃。

3、相對濕度不超過90%(當周圍空氣溫度為+20°C)。

4、當工作條件有特殊要求時、我廠可按特殊要求制造。

母線槽送電前****做絕緣試驗，用500V兆歐表測量相間、相殼之間、各個功能單元的絕緣電阻，其絕緣電阻不得小于2MΩ。母線槽使用的時候會有些許問題存在，為避免或減輕影響，在安裝時，要求它的的安裝能夠有很好的防水防塵等，這樣才能夠確保母線槽能夠很好的進行工作。在母線槽進行安裝的時候，首先要注意它環境的條件，看環境的中的濕度怎樣，會不會影響到母線槽的工作，根據環境的條件，要選擇合適的參數的母線槽。

因為環境的因素導致母線槽不能很好地進行工作，出現不必要的故障。母線槽在使用的時候，防水措施一定要好，因為當水進入到母線槽內部的時候，會使得母線槽的絕緣性能變差，長期這樣使用會導致母線槽短路，使得供電出現問題，這樣會影響工作。雖然母線槽本身有很好的防水措施，但是為了以防萬一在安裝的時候，也要有一定的防水的防護措施，這樣避免因為天氣不好樓層之間相互漏水影響母線槽的使用。

主要性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一系列的先進工藝，表面光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地面積小，組合管母線是軟導線占地面積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長
