110KV澆鑄型高壓管型母線槽

信息整理:江蘇久益電力設備有限公司 日期:2023-06-08 10:19:35 人氣:

110KV澆鑄型高壓管型母線槽它是三相四線和五線組成,適用于工業和采礦區,甚至適用于高層建筑物附近的設備翻新或車間設備的翻新。密集管狀母線。但是,管型母線如何裝備?實際上,它的設備并不像想象的那么難。它平均分為三個過程,仔細計劃就足夠了。管型母線的設備:對于母線的連接,請使用具有高絕緣性,耐電弧性和阻燃性的高強度絕緣板作為連接附件,并用帶絕緣套的螺栓緊固。根據標準的要求,為了滿足母線的重疊面積,螺栓孔和螺栓之間的間隙較小,因為管型母線螺栓增加了絕緣套,從而使間隙變窄;因此,當連接兩段式管狀母線的主母線時,應嚴格將兩個母線的軸線保持在同一中心線上,并且兩個管型母線的母線和絕緣板的螺栓孔應*保持一致。對齊。擰緊螺栓時,****依次均勻地應用每個螺栓。這是為了防止設備過程中剪切力的作用而損壞螺栓上的絕緣套。在工程施工過程中,已發現螺栓絕緣套受力破壞而形成管狀母線絕緣的下降狀態的幾個原因。接地連接可以通過使用母線殼來滿足接地要求,但是在噴涂所有母線殼時,管狀母線的兩個部分****通過接地螺栓與電線連接。

采用****冷拉紫銅管為輸電主導體,銅管的特點是截面積大、電阻率低、導電率高等等,這些優點在電力輸送配電應用中已得到證實。

產品特點:

載流量大銅管母線為空心導體,表面積大,電場分布均勻

集膚效應低,功率損耗小絕緣銅管母線集膚效應系數低(KF≦1),交流電阻小,可降母線功率的損耗

散熱條件好,溫升低銅管母線為空心導體,散熱條件好,母線內徑風道能自然形成空氣對流(管內與管外有氣壓差異)

允許應力『σ』大,機械強度高銅管母線的允許應力為矩形母線的4倍,運行載荷可承受的短路電流大,機械強度高,使母線支撐跨距加大,減少了相應的支柱絕緣子,母線金具以及土建構架基礎面積

電氣絕緣性能強絕緣銅管母線采用多層密封屏蔽絕緣方式,外殼接地,電位為零。使電場分布均勻,控制電位和限制電場;避免在絕緣表面產生局部放電,傳導泄露電流和充電電流,對危險的接觸電壓進行防護等特性

絕緣銅管母線所用絕緣材料溫度應系數大主絕緣材料適應在-250℃~+250℃中工作,有優良的電氣性能和化學穩定性,介質損耗小,阻燃,耐老化,使用壽命長

產品結構

1.輸電母線為純鋁,牌號:6063#,環境溫度20℃時,直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套,材質為PVC阻燃型硬質工程塑料,絕緣性能可靠,防腐性能好,外表色澤為棕黃色,零線可以為綠色。

3.輸電母線每支定尺長度為6米,按車間電源母線所需長度,單支輸電母線間由導電連接件連接,稱連接頭。連接頭的載電量大于所連接的輸電母線,連接處用螺栓、螺母緊固,接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處,則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線,輸出母線接入控制開關處,都用鋁銅接頭連接。

4.輸電母線按車間實際需要,相應作各種不同形式的連接方式為:直形連接、平面轉彎連接,上下轉彎連接,中間分線連接、中間分線及規格變換的連接等情況。

 在電力系統中,母線把配電裝置中的各個載流分支回路連接在一起,起著匯集、分配和傳送電能的作用。母線按外型和結構,大致分為以下三類:

  硬母線:包括矩形母線、圓形母線、管形母線等。

  軟母線:包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

  封閉母線:包括共箱母線、分相母線等。

1.管狀母線的結構具有簡單的特點和清晰的布局。它易于安裝且易于維護,并且維護工作量較少。

2.管狀母線具有散熱好,溫升低的特點。

管狀母線為空心導體,母線內徑風管自然形成熱風對流,散熱條件良好。

3.管狀母線具有不受環境干擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管,內部沒有冷凝,了由于接地和相間短路故障引起的外部濕氣,灰塵和外部接地。該操作具有高可靠性。相比之下,矩形母線暴露在環境中,容易被人,動物和其他物體接觸到地面和短路,不利于安全操作。

4.管狀母線具有允許應力大,機械強度高的特點。

管狀母線的允許應力是矩形母線的4倍。可以承受短路電流并且機械強度高,這使得母線支撐跨度增加。在母線支架的支撐下,由于母線跨度,母線的跨度可達13米。距離遠,可直接進入高壓室和室內限流電抗器或10kV開關柜,減少相應的柱管形狀,母線配件和民用建筑基礎。

5.管狀母線具有大載流量的特點。

管狀母線具有較大的載流能力,主要在空心導體中,表面積大,導體表面均勻,電流密度分布均勻,因此管狀母線特別適用于工作電流大的電路。

6.管狀母線具有強電絕緣性能的特點。

管狀母線采用密封屏蔽管型,外殼接地電位為零。

由于電屏蔽具有:a。均勻電場分布;灣控制電位和極限電場;C。避免管狀表面局部放電;d。漏電流和充電電流;即防止接觸電壓危險,使屏蔽管狀母線電場均勻分布,電氣管型性能強。

7.管狀母線具有強電阻的特性。

管狀母線直接固定在鋼架或混凝土支架上,了套管和支柱形狀,具有很強的抗振能力。

8.管狀母線具有管狀材料的高耐熱系數的特性。

管狀母線的主要絕緣材料由聚四氟乙烯制成,可在高溫下工作。它具有優異的電性能和化學穩定性,低介電損耗,阻燃性,耐老化性和長達40年的使用壽命。

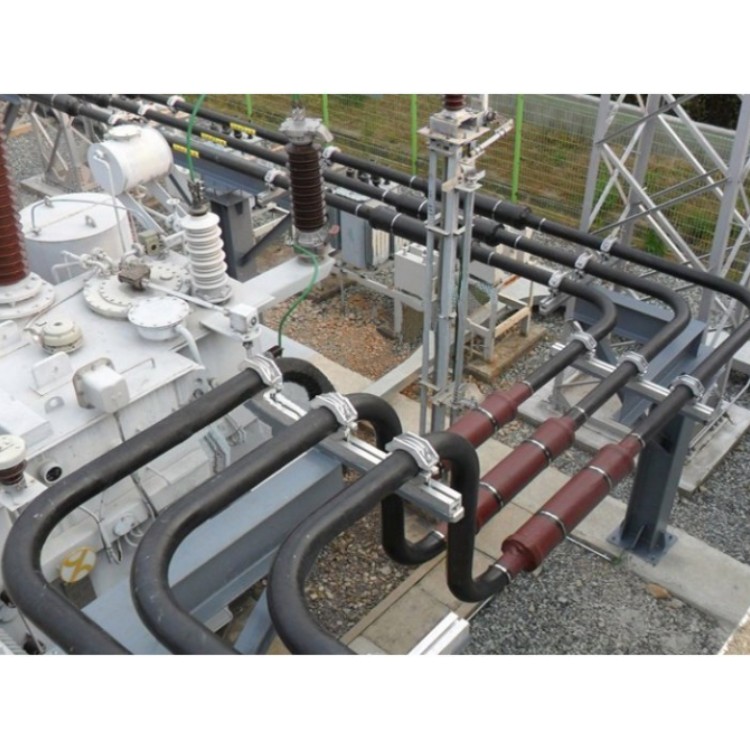

110KV澆鑄型高壓管型母線槽

母線槽與電纜對比:

1.母線槽多的可滿足6300A額定電流,這一方面優于電纜。

2.安裝母線的保險費用比較低,而電纜相對較高。

3.母線槽的分接口可增加分接回路,而電纜需在配電室開始敷設。

4.母線配有標準的安裝支架,不需要其他支撐;電纜需用單獨的橋架或管道進行敷設。

5.母線槽可在離設備****近的位置進行控制,而電纜需在配電室控制。

6.母線槽壽命長,并可重復使用。而電纜壽命較短,不可以重復使用。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用,是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電;火災情況下,切斷正常供電系統,可按額定電流進行消防供電,從而可達到正常、消防供電兩者的兼用。
