CFW-900A低壓插接型絕緣母線槽

CFW-900A低壓插接型絕緣母線槽受著很人的發熱和電動力效應，還需要合理的選用母線材料、截而形狀和截而積以符合安全運行的要求。雖然在海洋平臺的實際使用過程中母線槽有諸多優勢，但是依然存在一些值得我們注意的問題。例如受到海洋平臺的電負荷類型、分布情況以及安裝空間的限制對母線槽的應用都會帶來一定的影響，因此母線槽在海洋平臺上的應用需要綜合考慮海洋平臺的環境以及工程投資等問題，從而人限度的發揮母線槽在海洋平臺的發電、供電以及配電系統中的功效。配電房及高層建筑母線槽代替電纜電線使用。母線使用壽命長，拆移及分支線路方便，降低折舊費用及提高使用安全性能；中型城市及普通工業企業也開始普遍使用母線槽，則也可一次性投資，終身受益。電壓變化時衡量負荷吞吐能力的指標，電壓變化大，造成系統中電氣設備額定電壓偏移過大，運行性惡劣化，可使照明燈光變暗，設備啟動困難，損耗增加

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

結構特點

  1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

  2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗動和熱穩定的能力。

  3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/span>

  4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

適用于交流三相四線、三相五線制，頻率50～60Hz，額定電壓至660V，額定工作電流250～6000A的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，主要應用于現代化的車間、廠房和高層建筑。

母線槽特點

母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，插接式母線槽額定電壓380V，額定電流250A-6300A的三相四線，插接式母線槽三相五線制供配電系統工程中。

插接式母線槽一般都是在室內，母線槽，地下室，辦公商住都能用到，如果室外的母線槽在使用中進水，就會引起絕緣降低，低壓插接式母線槽，長期運行會造成短路，因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。我公司會根據客戶的需求，母線槽的使用環境，為客戶定制安裝適合的母線槽供配電系統。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大；

2、電壓降很��；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸��；

8、重量輕，操作容易；

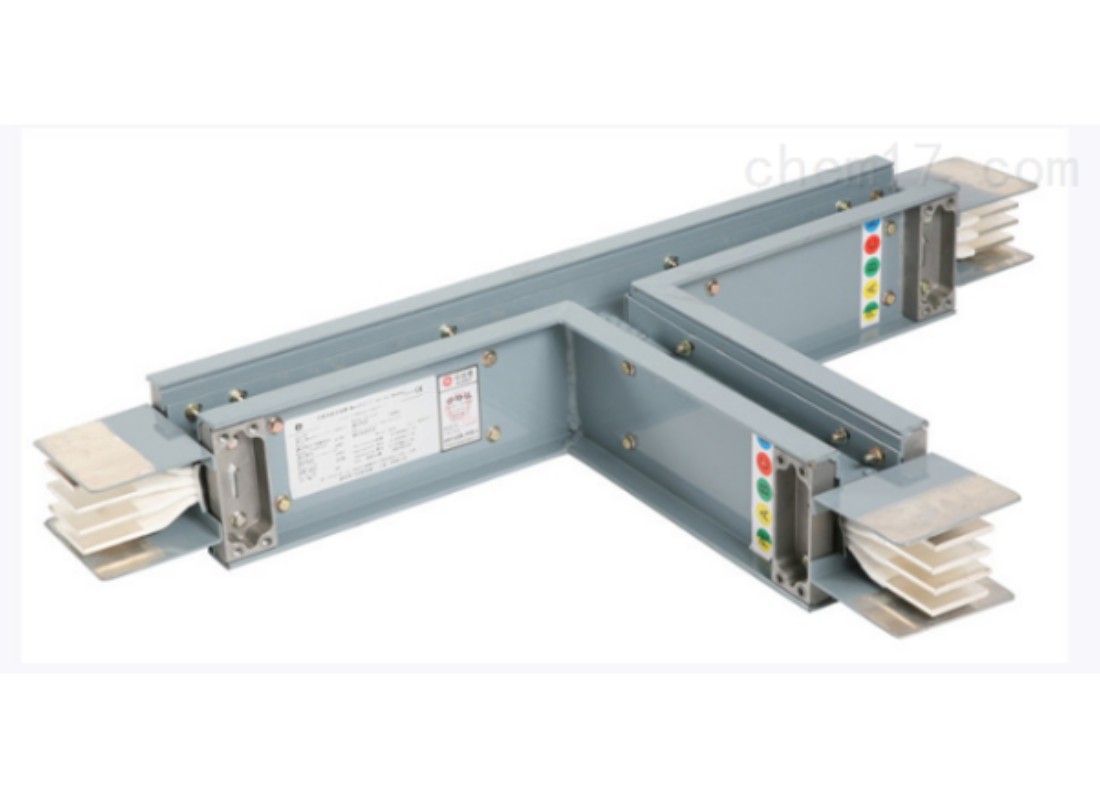

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

CFW-900A低壓插接型絕緣母線槽

安裝使用母線槽考慮的因素：

　　戶外的施工環境中安裝使用密集型母線槽的時候，不僅要考慮到相關的侵蝕性方面的破壞因素，同時對于溫度天氣的差異我們也是需要同時予以考慮的。為了更好的實現各類的電力線路在施工中的安全性，研制出產密集型母線槽這類設備的時候也利用了相關的上風技術大大晉升了其電力的負荷能力的，這樣一來就使得我們能夠更好的應對實際出產功課中一些電力供給異常的情況。不同的溫度濕度前提對于母線槽的損壞情況時有良多的差別的，所以說在實際的工作中我們更是應該要留意到這些因素的差異，從而能夠更好的實現母線槽的耐溫差機能優化。

插接箱的插腳是重要的部件。母線槽生產廠家*的工藝在插腳另加二塊65猛彈簧鋼片,確保插接200次以上仍具有良好的彈性接觸。本母線之特優功能，可在一米長度安排二個插口，如二面插口即達四個插口而不影響母線支撐強度。通過插接箱電流分支一插就可免遭電纜剝皮連接不安全之苦惱。如果你的產品、設備更換，將母線重新組合安裝，母線插口分支始終達到你所需的位置。故使用母線配線可令您終身滿意。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽生產廠家，進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于20MΩ。母線槽槽，固定距離不得大于2.5m，水平敷設距地高度不應小于2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝。

 母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，景洪插接式母線槽，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。適用于交流三相四線、三相五線制，頻率50—60Hz，額定電壓至690V，額定工作電流40A—5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。
