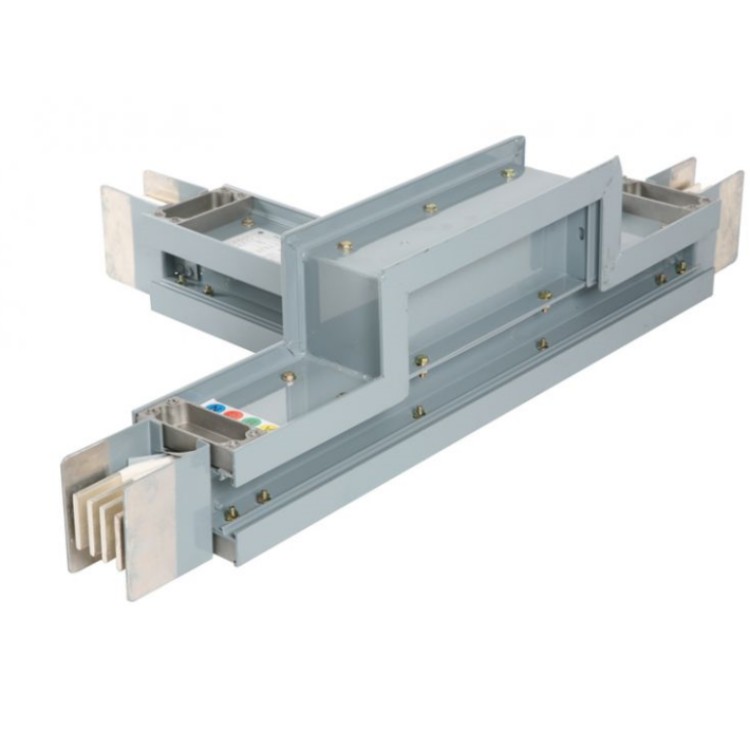

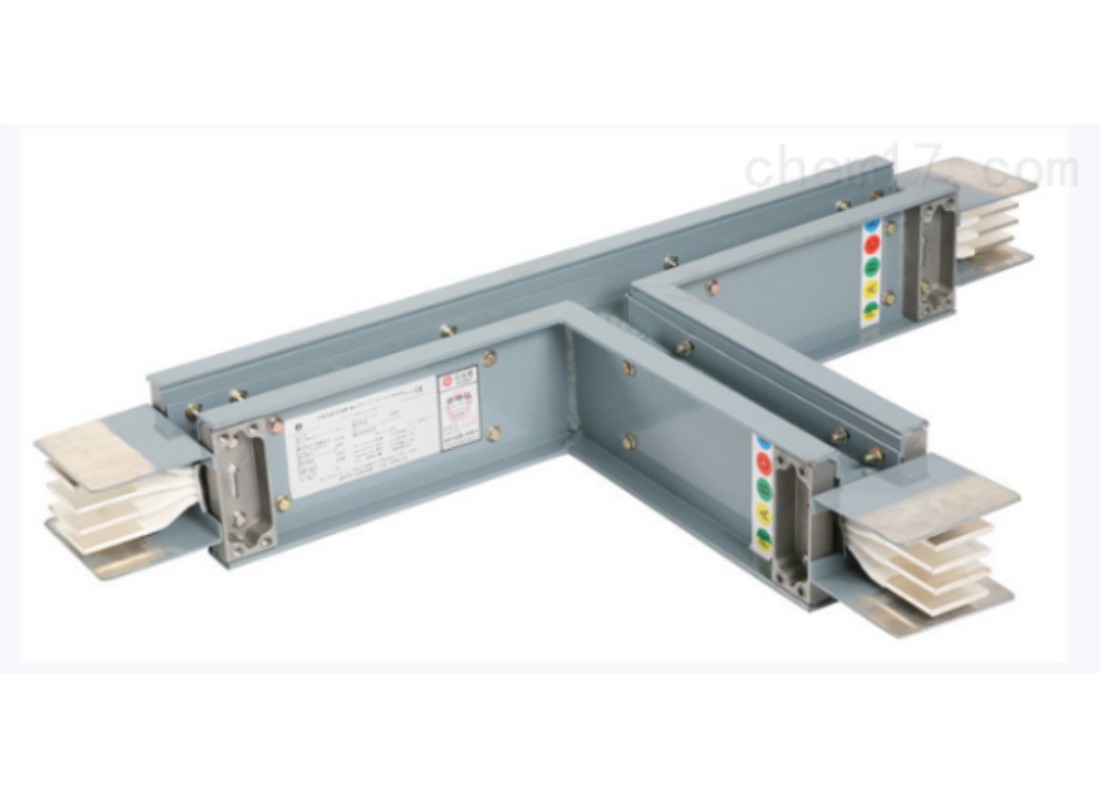

三相五線制CFW-2400A插接型絕緣母線槽

三相五線制CFW-2400A插接型絕緣母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

母線槽的結構說明如下:緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

組裝是采用進口的金屬鉚接設備進行裝配的，強度高，密封效果好，插接式母線槽開關箱，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝后整體性好，電氣連接性能優，母線槽，其足夠大的截面超過相線，母線槽供應廠家，可作為PE安全保護導體作用。當系統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。PE接地導體對于用來大電流輸電母線系統的安全性極其重要，用戶可選擇經濟型的外殼接地配置，也可選擇擁有單獨PE導體的母線系統，所有配置方案PE接地系統截面均≥50%的相線截面。

具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接面積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致損害。筆者在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之后應對其進行絕緣查看，并進行比較查看是否因為設備質量問題形成母線槽絕緣下降。

母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。預制分支電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

這種情況就更加明顯了。隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，插接式母線槽規格，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

母線槽水平安裝，且支架能根據需要設置時，宜采用長度為3m左右的母線槽。當支架間距為6m及以上時，應選用超長型母線槽。

當母線槽在不同形狀的建筑中沿平面安裝時，插接式母線槽宜選用外殼為矩形的母線槽。當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

當母線槽垂直安裝時宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。

解決的方法是在母線槽穿越的樓層時增設防水圍堰

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接面積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致損害。在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之后應對其進行絕緣查看，并進行比較查看是否因為設備質量問題形成母線槽絕緣下降。

三相五線制CFW-2400A插接型絕緣母線槽

插接式母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER)和熱收縮管。 三就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電系統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。
