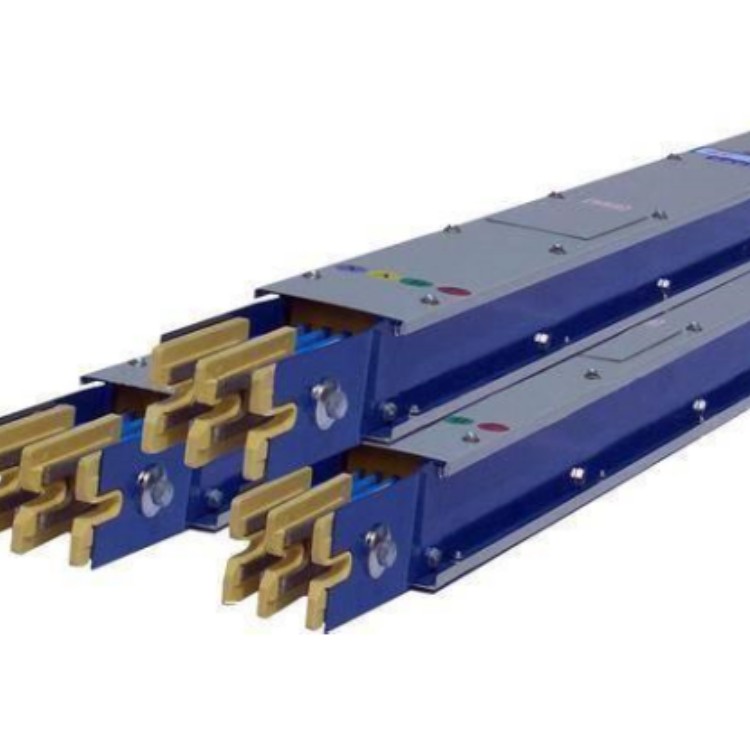

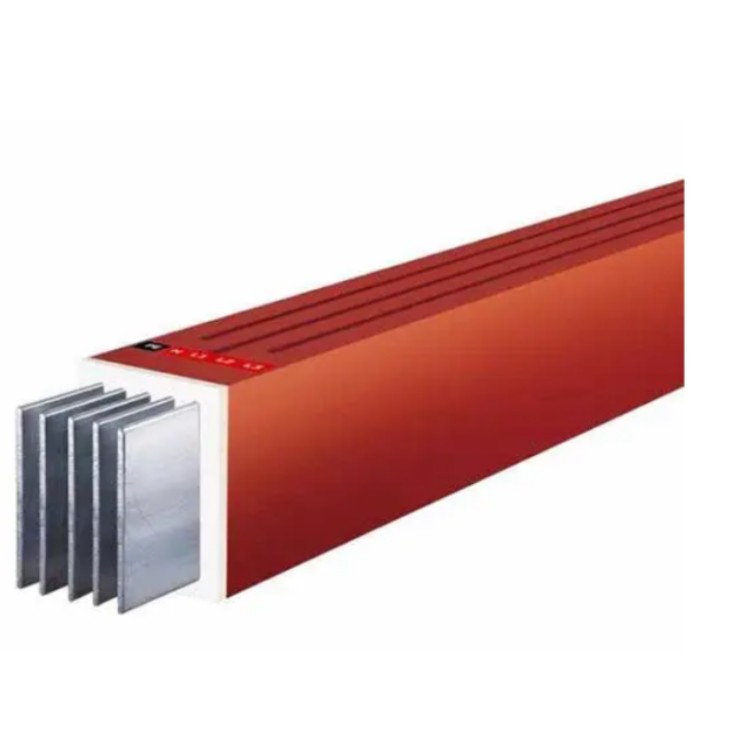

100A-6300A三相封閉式母線槽

100A-6300A三相封閉式母線槽在高層建筑的供電系統中，動力和照明線路往往分開設置，母線作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�、膨脹母線、終端封頭、終端接線箱、插接箱、母線有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種高強度封閉母線槽

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用于線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用于線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相"的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用于戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。

變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，封閉式母線槽承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

100A-6300A三相封閉式母線槽應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

直線段母線槽的大長度可達到8米，其抗彎強度能滿足于行業標準，母線槽內采用銅質導體，亦可根據客戶采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。為適應低壓配電系統的空間布置要求，母線槽除具有直線段，水平彎頭，垂直彎頭，T型等傳統的功能單元母線槽之外，還根據我國低壓配電裝置的新發展，自行開發了能適合于油浸式變壓器、樹脂絕緣干式電力變壓器，配電柜等的始端母線槽，在母排排列上能根據不同的用戶要求進行相序排列和換相。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，*阻撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；

2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；

3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立面直接傳輸、發出熱量，改進母線體系的散熱才能，進步載流量；

4)在外殼范圍內構成了全體式接地體系，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體

母線槽側板端頭****粘貼2*30絕緣雙面膠條，用于保護母排絕緣層不被側板端頭損傷，絕緣雙面膠條應超出側板端頭5mm,長度應和側板高度相同，在側板中部，每隔300mm粘貼絕緣膠條1根，長度和側板高度相同。

在裝配之前應先將該單元母線側、蓋板孔位校對一遍，如孔位不配，及時退回鈑金區打孔并去除毛刺，在母線裝配區嚴禁進行打孔作業。如母排成外殼端頭不齊，應用木榔頭或橡膠榔頭輕輕敲打，緩慢調整，嚴禁用金屬工具敲擊或大力擊打。

母線槽適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

蓋板--------是外殼的上下殼面，封閉式母線槽通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

側板--------是外殼的左右殼面，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之后一般不再拆卸。

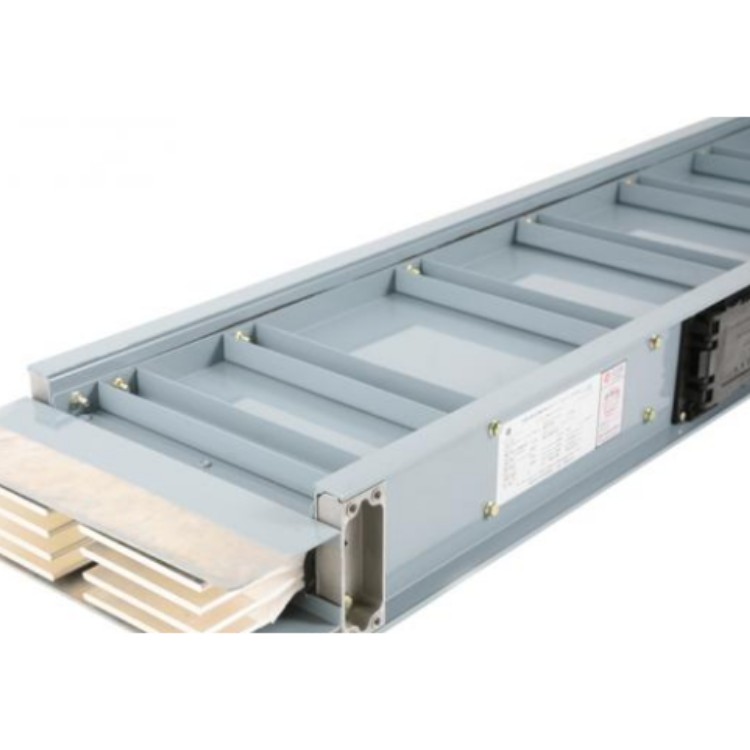

采用多重防護結構包裹導電排，如：在導電排上下臂包裹絕緣膜，保證導電排的整體絕緣性，另外在連接側封板與連接蓋板之間進一步設有密封條，通過密封條增加兩者裝配為一體的密封性。同時，上下蓋板和側板采用無磁合金材料制成，大大減少了導電排工作過程中產生的電磁波輻射：在兩導電排之間還增設有散熱器，導電排的表面還設有若干拍散熱片，以提高導電排的散熱效率。

主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表面處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。
