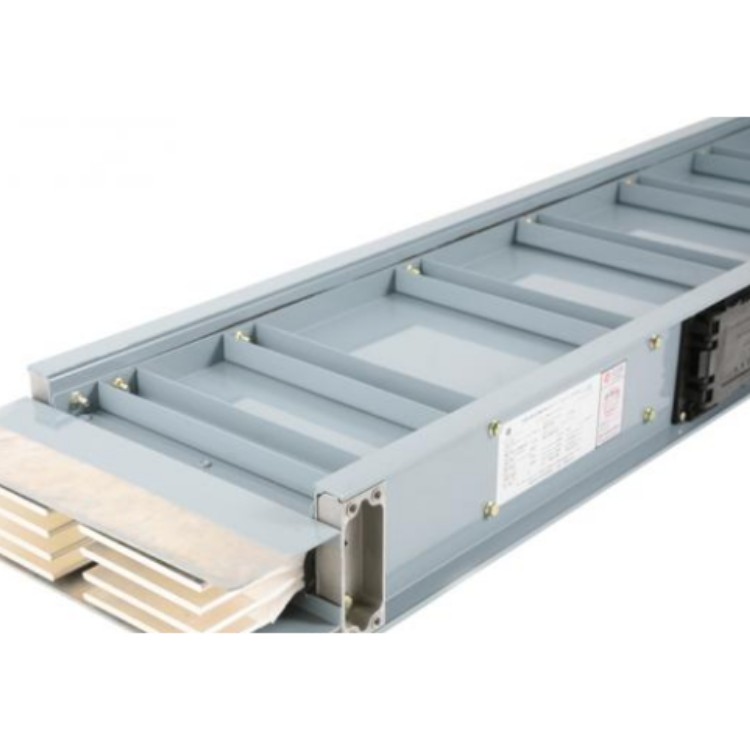

封閉式母線槽630A紫銅排鋁鎂合金外殼

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為 140℃以上的輻射交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

3、母線槽能防止過載失火。

4、母線槽散熱性能好：電纜的絕緣材料(芯線絕緣和外皮絕緣)既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，多允許敷設2層，其原因日考慮散熱。

 母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

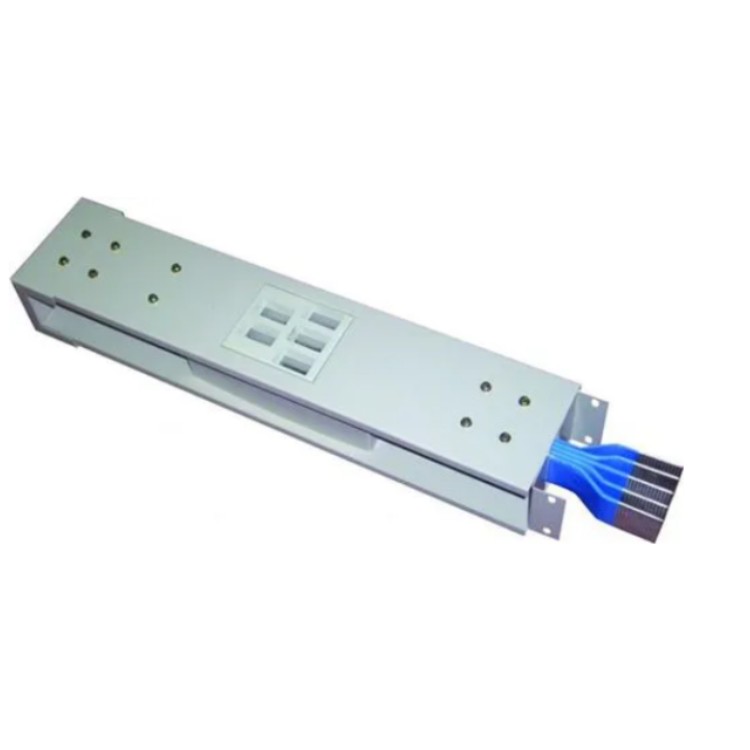

封閉式母線槽630A紫銅排鋁鎂合金外殼

母線槽的結構說明如下:

緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，封閉式母線槽報價，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

結構特點

1) 該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2) 該系列母線槽結構先進，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

5) 為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞

特性：

1、  母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、  母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、  所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?/span>

4、  母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意

母線槽在使用前****知道的6點:

1、接觸帶電設備的零部件有危險；

2、****驗證母線槽干線相序正確，母線槽絕緣電阻不低于

3、****確認安裝支架穩固，連接螺栓可靠的連接；

4、檢查總的負載電流不超過主母線電流或設計電流。

5、母線槽開始送電時，不得帶負載；

6、保證母線槽干線不受液體、固體的侵入；

封閉式母線槽630A紫銅排鋁鎂合金外殼

運用方式

母線槽是導電封閉式母線外殼的外表的處置是一項很重要的工作，封閉式母線槽，母線槽包含酸洗、磷化、烘干、噴粉、固化等進程。是選用聚酯環氧粉末噴涂的外殼，母線槽的外表附著力強，堅持的時刻久，并能起到絕緣作用。

封閉式母線的裝置場所不易超越海拔高度2000m，周圍空氣溫度不高于 40℃、不低于-5℃，在24小時內其品平均溫度不超越 35℃，空氣相對濕度在40℃時不超越50%、在20℃時不超越90%。周圍空氣清潔無塵埃及腐蝕絕緣的氣體。

首先是母線槽的防腐蝕性。很多的施工作業都是需要在戶外完成的，而這樣的環境中必然又是會存在很多的腐蝕性物質的，比如雨水中的酸性成分所具有的侵蝕性，所以說在研制河南封閉母線槽的時候，對于這些方面的事項我們也是需要一并考慮到的，這樣才能夠?yàn)槲覀兊膶?shí)際使用帶來相應的性能保證。在選擇相關的防腐涂料的時候，我們也是需要結合相應的使用環境來考慮的并且在處理工藝上予以對應的技術實現。
