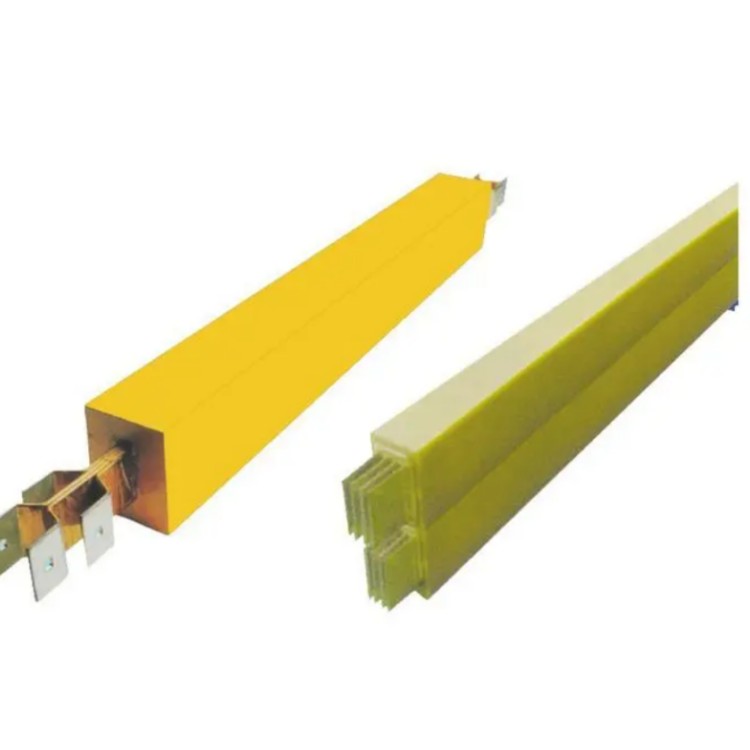

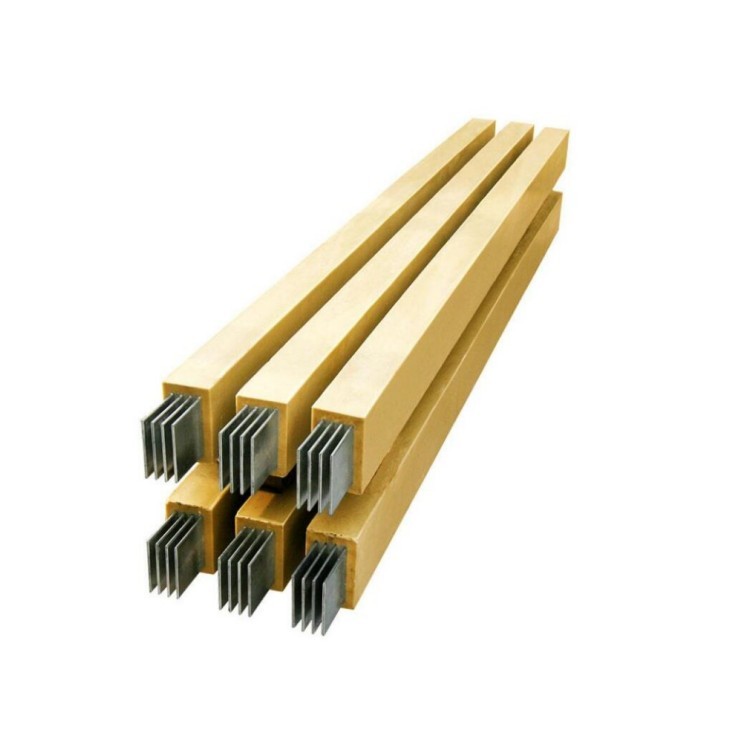

環氧樹脂全絕緣澆筑型母線槽

環氧樹脂全絕緣澆筑型母線槽為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

環氧樹脂全絕緣澆筑型母線槽連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中。

進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，構成一套殘缺的母線槽和電纜銜接部分，進入線路單元，并可直接銜接到配電柜或變壓器上，耐火母線槽，作爲母線母線的輸入或輸出端。

分接頭單元：分接接線盒用于將電源電路與主線銜接，接線盒的開斷電流由斷路器。變徑裝置：變徑裝置用于銜接兩種不同額定電流母線的過渡段。變徑裝置的標準長度爲1米。任何目前的水平是可以改動的60 ~ 5000a另一電流水平。

各種彎曲單元：各種彎曲單元有L型、T型、Z型和十字型四種，母線，用于水平和垂直分布母線槽的銜接和改動母線的方向。接線盒：接線盒安裝在母線槽的末端，用作安全維護，各種母線槽都有相應的接線盒。

(1)直線型母線單元
直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。
(3)膨脹母線單元
膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。
(4)變徑母線單元
變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。
(5)各種母線彎曲單元

各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大于或等于1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值。

3) 接地系統：符合iec364-5-54對接地系統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內組成一個整體的具有電氣連續性的輸配電系統。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

注意事項

使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽，免受損壞。當?shù)跹b 2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。

在連接母線槽前要檢查接觸表面或絕緣材料是否受到損壞，同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔干凈。在連接完整一個線路后，若測到絕緣電阻不正常，再檢查原因就比較困難，因此每連接一節母線槽都****檢測絕緣電阻。依據走向布置圖安裝時確保安裝線路各段尺寸，定位尺寸，預留段尺寸，接口段尺寸滿足圖紙要求。

當工程暫停時，****將連接部分的端部用塑料布重新包扎封閉，以使接頭部分不受污染。防火在高層建筑中顯得非常重要，母線槽在高層建筑和水平走向空墻處應使用防火柵作防火處理。在剛發生火災時，它能阻止煙、火、熱通過母線槽單元蔓延到監近房間或樓層，甚至能防止滅火時水的滲漏。
