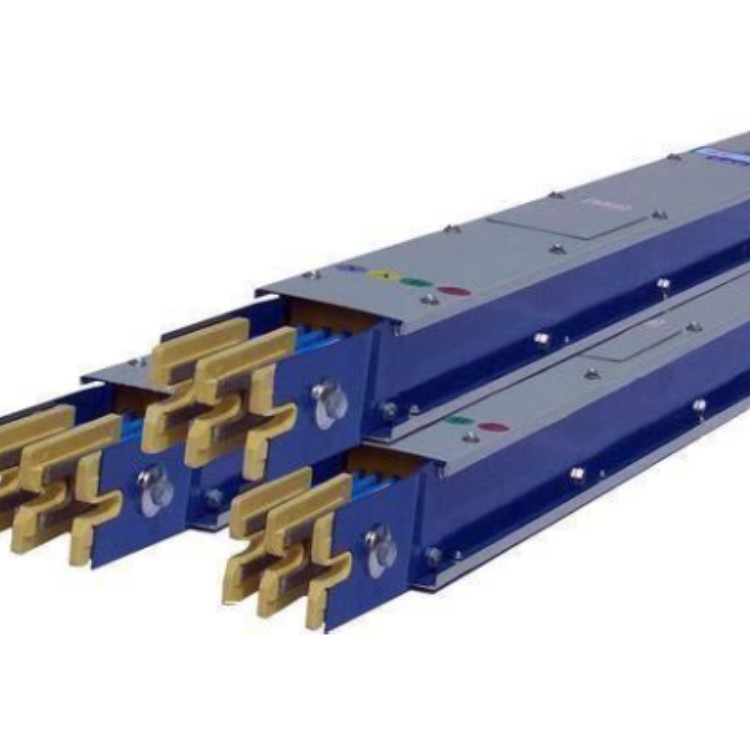

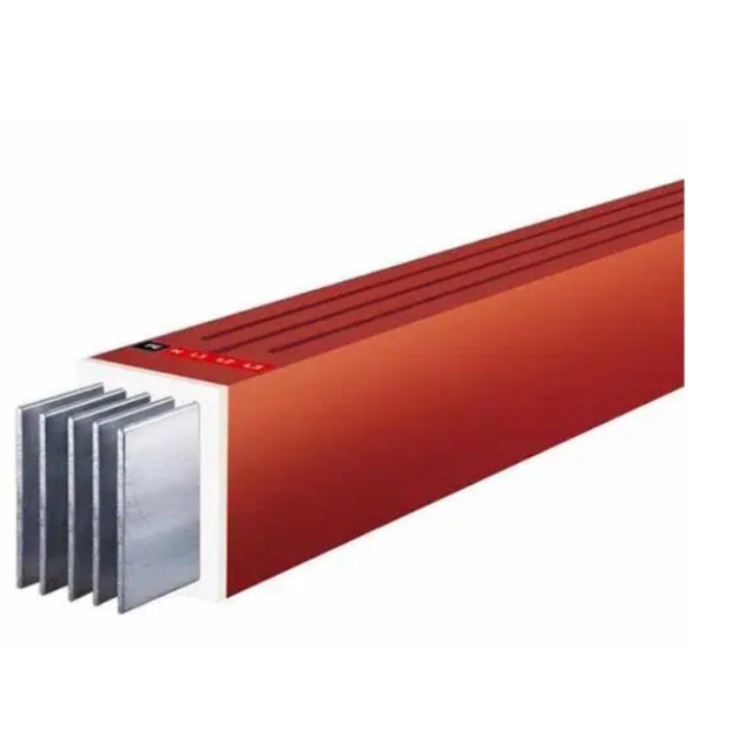

3相5線封閉型母線槽

3相5線封閉型母線槽是低壓供電系統中負責傳輸電能、分配電能的一種設備，主要用于1000 V及以下的配電系統。近年來被廣泛用于室內變電站、高層建筑和工廠廠房，以代替?zhèn)鹘y(tǒng)的電纜進行配電。按結構和工作狀況分，母線槽可以分為空氣絕緣型母線槽、密集型母線槽和耐火型母線槽等兒大類。

本文以ANSYS軟件為工具，利用問接禍合的方法，計算密集型母線槽的工頻磁場、渦流場，得出焦耳熱;然后將焦耳熱作為熱源，施加到溫度場中，從母線槽內部傳導散熱的角度出發，分析計算母線槽的溫升問題，得到了導體及外殼的溫度分布;相應地將溫度作為應力分析的載荷，得出其由于熱膨脹引起的變形情況。由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。 適用范圍 母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到水平。

3相5線封閉型母線槽結構特點:

1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2、該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3、 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4、采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點

導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

(1)導電銅排--由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

1 、絕緣強度降低：一般是因為母線槽地點的工作環境濕度太大，致使?jié)駳膺M入了母線槽，或許日夜溫差過大構成的凝露.處理方法非常簡略，母線槽鏟除潮氣，封閉式母線槽，短時空載運轉來單調母線槽內部。

2 、母線槽有些融化：一是長期超負荷運轉的因素，二是插接箱接觸疑問，三是相間絕緣損壞，母線槽，這種情況只需更換母線槽。

3、 絕緣擊穿：一是母線槽內部進水短路，需要對母線槽進行單調處理；二是有異物進入母線槽構成短路，可以檢查打掃;；三是絕緣介質損壞，更換相關節段。

4、發熱或許有些發熱現象：連接部位接觸不良，一般是連接器出現了松動，1600a封閉母線槽，母線槽價格，可以檢查緊固連接器； 另一因素是負荷過大，可以減少負荷。

5、 插接箱發熱：一個因素是插接沒有可靠，檢查并從頭插接保證接觸; 另一個因素是過載，可以減少負載或許更換大容量的插接箱.

名詞解釋:什么是母線槽

母線槽系統是一個輸送電流的配電裝置,尤其適應了越來越高的建筑物和大規模工廠經濟合理配線的需要。

隨著現代化工程設施和裝備的涌現

當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽。

當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。

3特殊的使用情況要格外注意

一般可能遇到的特殊情況就是應急電源，應急電源應該選用耐火且放水的母線槽。

環境、安裝、特殊情況，這3個問題看似跟質量無關，但卻是影響母線槽使用的關鍵一步。

修理維護

1、高壓母線槽長期運行時至少每年定期檢修一次。

2、檢查總的負載電流不得超過設計電流和主母線槽的額定電流。

3、高壓母線槽檢修前需對母線槽系統進行停電檢查！切斷母線槽所有電源！并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故！

4、高壓母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

 5、高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產熱現象。檢查絕緣材料是否有老化現象。導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。檢查母線槽系統的插接箱插腳與母排接觸是否良好。

運用方式
母線槽是導電封閉式母線外殼的外表的處置是一項很重要的工作，封閉式母線槽包含酸洗、磷化、烘干、噴粉、固化等進程。是選用聚酯環氧粉末噴涂的外殼，母線槽的外表附著力強，堅持的時刻久，并能起到絕緣作用。

封閉式母線的裝置場所不易超越海拔高度2000m，周圍空氣溫度不高于 40℃、不低于-5℃，在24小時內其品平均溫度不超越 35℃，空氣相對濕度在40℃時不超越50%、在20℃時不超越90%。周圍空氣清潔無塵埃及腐蝕絕緣的氣體。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
       ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
       ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。
