澆筑型低壓母線槽1000A

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

 連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

母線槽干線系統是低壓供電系統中負責傳輸電能、分配電能的一種成套裝置。因其具有載流量大、防護等級高、工程配電設計簡單、安裝靈活等特點，被廣泛應用于大型商場、酒店、寫字樓、工礦企業。風電系統使用母線槽具有使用壽命長、機械強度高、載流能力高、絕緣耐壓性好、安全、安裝迅速等優點。

澆筑型低壓母線槽1000A在進行安裝時要注意它應該按照它相對應的相序、編號、方向和安裝標志正確放置，然后在根據它旁邊的母線或其它的裝置要相配然后在進行正確的安裝，那么在安裝母線槽時我們安裝的過程中需要注意什么呢?

水平安裝母線槽時要注意，在母線進行連接時，首先要先檢查母線的整體是否是完好無損的，確認好之后在進行連接，對它在穿孔時周圍不能夠有污水和其他的雜物一起進入母線內部，還要注意母線連接點不應在穿墻部位，要知道水平安裝就要注意它在安裝于支、吊架上時，都應該水平固定壓板，在安裝時有的長度要根據需要進行預留一定的長度。當母線跨越建筑物的伸縮縫或沉降縫處，需要設置它的沉降的節點。在水平安裝時還要注意母線水平安裝時與相鄰的間距。

母線槽的垂直安裝的注意事項，首先在安裝時要注意與與地面的間距要盡量的高不要小于60厘米，樓層之間也要注意它們的間隔距離，在有樓板的地方不要進行穿孔，當然在穿孔時注意污水、雜物都不要有。當母線槽的直線敷設長度超過一定的距離時要注意進行設置它的膨脹節。

注意事項：

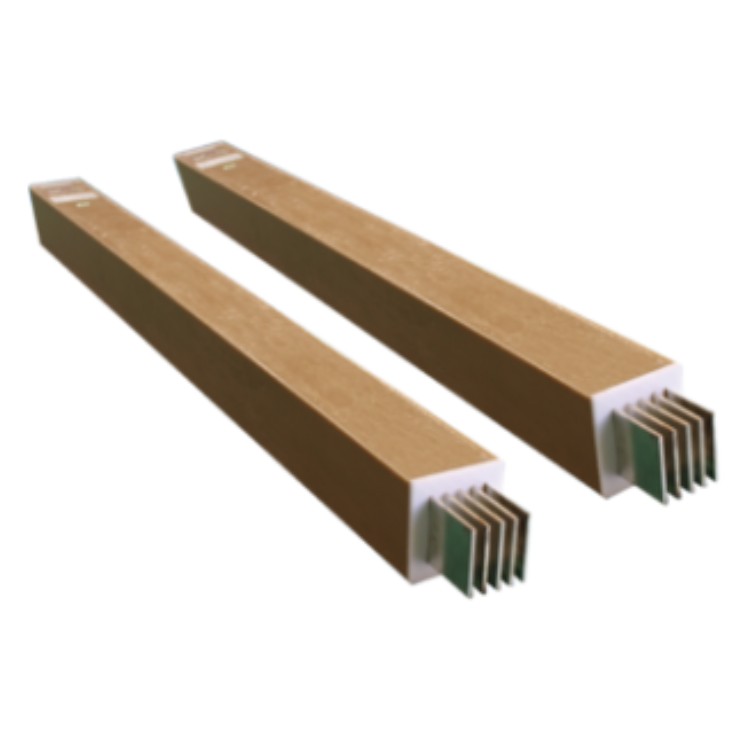

澆筑型低壓母線槽1000A是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

1、外売采用不飽和聚脂樹脂加石棉粉等無機材料整體澆鑄造而成

2、樹脂中添加光穩定劑和阻燃劑，提高了母線的抗老化性能和阻燃性能

3、樹脂外売可長期用于戶外及有腐蝕性氣體環境中，也可加制金屬外売能更延長使用壽命

4、母線系統一經安裝使用后，無須維護保養

5、母線防護等級為IP65

6、母線銅排采用聚烯亞胺（黃金帶）增加絕緣，絕緣等級為H級防水：導體采用復合絕緣材料整體澆注，段間連接采用現場澆注，母線槽安裝完畢后，系統防護等級可達IP68，可以用在戶外濕、電纜溝等比較惡劣的環境中；

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中。

進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，構成一套殘缺的母線槽和電纜銜接部分，進入線路單元，并可直接銜接到配電柜或變壓器上，耐火母線槽，作爲母線母線的輸入或輸出端。

分接頭單元：分接接線盒用于將電源電路與主線銜接，接線盒的開斷電流由斷路器。變徑裝置：變徑裝置用于銜接兩種不同額定電流母線的過渡段。變徑裝置的標準長度爲1米。任何目前的水平是可以改動的60 ~ 5000a另一電流水平。

各種彎曲單元：各種彎曲單元有L型、T型、Z型和十字型四種，母線，用于水平和垂直分布母線槽的銜接和改動母線的方向。接線盒：接線盒安裝在母線槽的末端，用作安全維護，各種母線槽都有相應的接線盒。

(1)直線型母線單元
直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。
(3)膨脹母線單元
膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。
(4)變徑母線單元
變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。
(5)各種母線彎曲單元
各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。

有什么樣的優點？

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性，使用壽命長；

5、安全性；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸��；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道般，節節通過三通、彎頭等接頭使之連接成個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。
