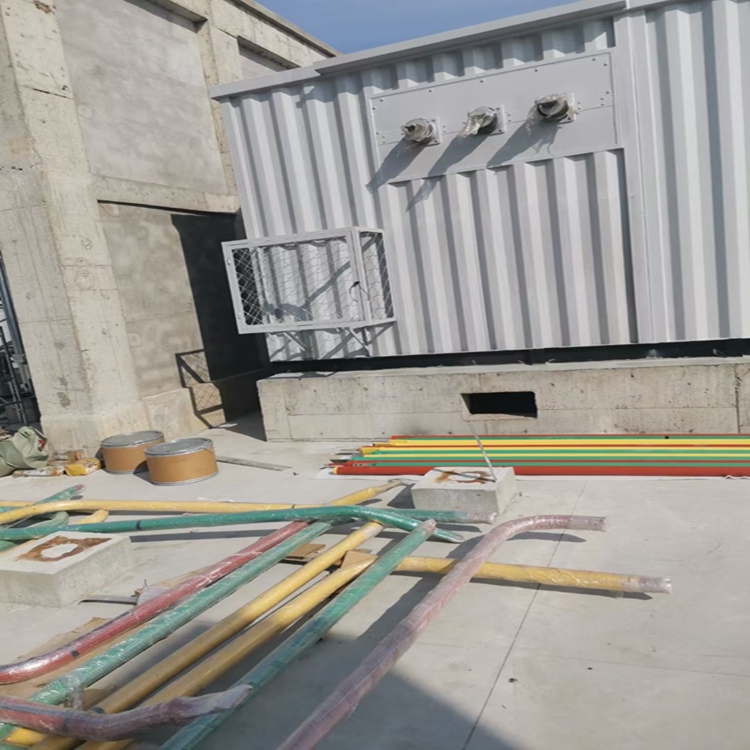

5000A鋁鎂合金絕緣管狀母線

5000A鋁鎂合金絕緣管狀母線

是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的系統。它可制成標準長度的段節，并且每隔一段距離設有插接分線盒，也可制成中間不帶分線盒的饋電型封閉式母線。為饋電和安裝檢修帶來了****的方便。

母線隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

在電力系統中，母線把配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：

硬母線：包括矩形母線、圓形母線、管形母線等。

軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

封閉母線：包括共箱母線、分相母線等。

1.管狀母線的結構具有簡單的特點和清晰的布局。它易于安裝且易于維護，并且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。

管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境干擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，了由于接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地面和短路，不利于安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。

管狀母線的允許應力是矩形母線的4倍。可以承受短路電流并且機械強度高，這使得母線支撐跨度增加。在母線支架的支撐下，由于母線跨度，母線的跨度可達13米。距離遠，可直接進入高壓室和室內限流電抗器或10kV開關柜，減少相應的柱管形狀，母線配件和民用建筑基礎。

5.管狀母線具有大載流量的特點。

管狀母線具有較大的載流能力，主要在空心導體中，表面積大，導體表面均勻，電流密度分布均勻，因此管狀母線特別適用于工作電流大的電路。

6.管狀母線具有強電絕緣性能的特點。

管狀母線采用密封屏蔽管型，外殼接地電位為零。

由于電屏蔽具有：a。均勻電場分布;灣控制電位和極限電場;C。避免管狀表面局部放電;d。漏電流和充電電流;即防止接觸電壓危險，使屏蔽管狀母線電場均勻分布，電氣管型性能強。

7.管狀母線具有強電阻的特性。

管狀母線直接固定在鋼架或混凝土支架上，了套管和支柱形狀，具有很強的抗振能力。

8.管狀母線具有管狀材料的高耐熱系數的特性。

管狀母線的主要絕緣材料由聚四氟乙烯制成，可在高溫下工作。它具有優異的電性能和化學穩定性，低介電損耗，阻燃性，耐老化性和長達40年的使用壽命。

5000A鋁鎂合金絕緣管狀母線

母線槽與電纜對比：

1.母線槽多的可滿足6300A額定電流，這一方面優于電纜。

2.安裝母線的保險費用比較低，而電纜相對較高。

3.母線槽的分接口可增加分接回路，而電纜需在配電室開始敷設。

4.母線配有標準的安裝支架，不需要其他支撐；電纜需用單獨的橋架或管道進行敷設。

5.母線槽可在離設備****近的位置進行控制，而電纜需在配電室控制。

6.母線槽壽命長，并可重復使用。而電纜壽命較短，不可以重復使用。1.母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄;

2.因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致?lián)p傷;

3.在工程施工管理過程中，發現過幾起由于螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴涂處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之后應對其進行絕緣檢查，并進行比較檢查是否由于安裝質量問題造成母線槽絕緣降低。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建筑物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響

系統的九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦干擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地系統，密集型母線槽 作用，屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械沖擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線*允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

  局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

母線運行過程中應密封良好，不能有水、雜物、小動物進入。

應有方便的連接接地線的位置。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。



管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路起到顯著效果。
