全絕緣封閉型母線槽

全絕緣封閉型母線槽變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

母線系統的九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦干擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地系統，密集型母線槽 作用，屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械沖擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控

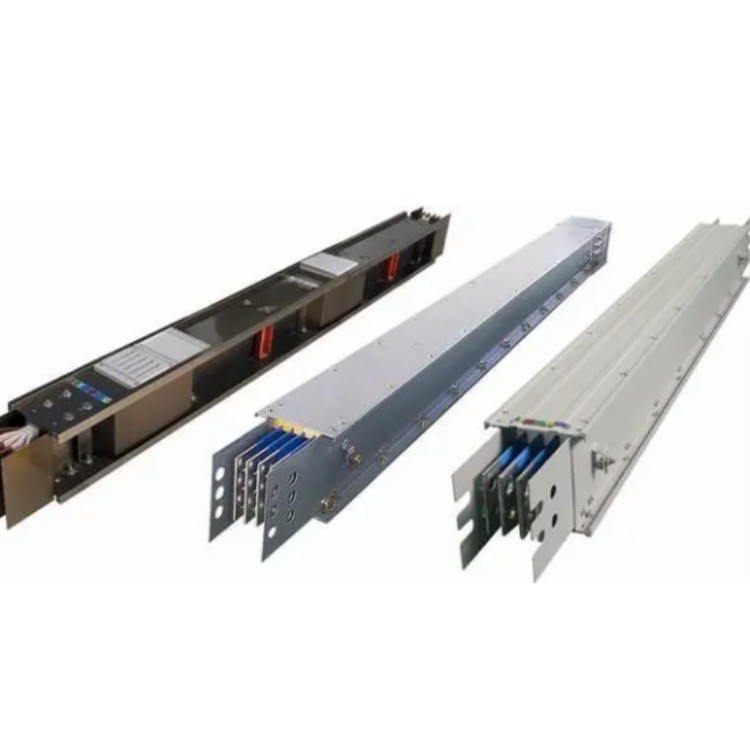

全絕緣封閉型母線槽

修理維護

1、高壓母線槽長期運行時至少每年定期檢修一次。

2、檢查總的負載電流不得超過設計電流和主母線槽的額定電流。

3、高壓母線槽檢修前需對母線槽系統進行停電檢查！切斷母線槽所有電源！并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故！

4、高壓母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

 5、高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產熱現象。檢查絕緣材料是否有老化現象。導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。檢查母線槽系統的插接箱插腳與母排接觸是否良好。

名詞解釋:什么是母線槽

母線槽系統是一個輸送電流的配電裝置,尤其適應了越來越高的建筑物和大規模工廠經濟合理配線的需要。

隨著現代化工程設施和裝備的涌現

當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽。

當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。

 3特殊的使用情況要格外注意

一般可能遇到的特殊情況就是應急電源，應急電源應該選用耐火且放水的母線槽。

環境、安裝、特殊情況，這3個問題看似跟質量無關，但卻是影響母線槽使用的關鍵一步。

依據母線槽的導體質料

現在首要為銅排及鋁排、銅鋁復合三種，除了應該重視其純度，還應留心材料彎折后的機械功用。這兒著重講一下銅鋁復合，銅鋁復合界面強度直接影響其加工功用和運用可靠性，是銅鋁復合母線****要害的功用參數。在進行90°折彎時不起泡，不呈現明顯的桔子皮，沖孔、剪切時不呈現銅鋁分層，才華在電氣設備中運用，抵達了界面結合強度要求。制作工藝不同，其界面結合強度不同，用機械壓力將銅、鋁壓接復合，只能激活界面原子構成原子鍵結合，在經過熱處理分散，使點結合變?yōu)槊娼Y合，但其分散****綿薄，界面結合強度并不高。在特定的工藝條件下加工，使銅鋁熔合，才華構成界面結合均勻，并有必定厚度的復合層，抵達較高的界面結合強度。

母線槽在使用前****知道的6點:

1、接觸帶電設備的零部件有危險；

2、****驗證母線槽干線相序正確，母線槽絕緣電阻不低于

3、****確認安裝支架穩固，連接螺栓可靠的連接；

4、檢查總的負載電流不超過主母線電流或設計電流。

5、母線槽開始送電時，不得帶負載；

6、保證母線槽干線不受液體、固體的侵入；
