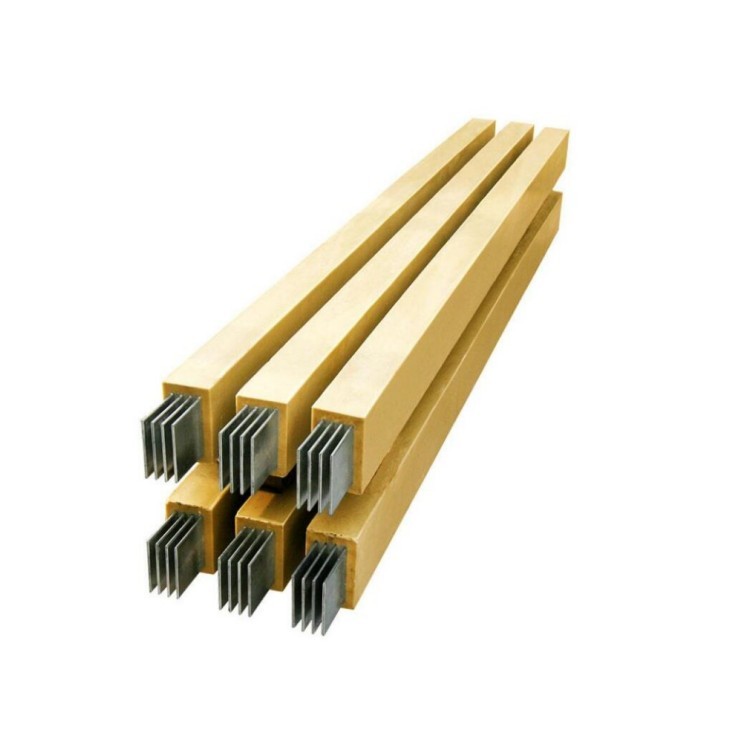

低壓防水型澆筑母線槽

低壓防水型澆筑母線槽在時變條件下，由于經過回路截面上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基于媒質的均一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截面上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截面形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對于在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由于導體截面不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。

低壓防水型澆筑母線槽線狀回路的外感抗是其總電感的主要部分，而渦流影響只及于導體內部的磁通和緊靠導體附近的一小部分外磁通。通常應按長期工作電流選擇母線截面。并按通過zui大短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截面時，應使母線槽實際的長期工作電流小于所選截面母線槽的長期允許電流值。

減少電磁輻射：屏蔽是實現電磁兼容，防水母線槽，減少電磁輻射的方式。采用銅絲疏繞銅帶繞包金屬屏蔽，屏蔽表面積覆蓋率達，****地切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，母線槽將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

防水性：

通常，電纜浸在水中仍能工作，而普通母線槽怕水，即使IP54的母線槽也怕水和灰塵！而采用高性能的絕緣樹脂澆筑而成，具有優良的氣密性和水密性，防護等級達IP68。IP68是級別更高的防護等級，能防止灰塵的進入，并且能在連續浸水的情況下也能*可靠運行。

耐腐性：

絕緣樹脂為自熄性絕緣材料，從母線槽上看，耐火性為，防火等級為F120；可在950-1000℃的火焰中工作90min以上，保持線路不中斷，而且絕緣樹脂不含鹵素，高溫時不會釋放有害氣體。DWP防水型母線槽的環氧樹脂澆注料具有優良的防腐性能，能****抵抗各種化學品的侵蝕！

絕緣性：

按照GB7251.2-2006標準，絕緣電阻****不低于20MΩ。DWP防水型母線槽在環境溫度為100℃的情況下，其絕緣電阻仍可達到100MΩ以上。

防短路性：

防相間短路，為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能防止短路出現的可能性！但是防水型母線槽是采用高性能的絕緣樹脂將母排直接澆注密封，防護等級達到IP68！所以防水型母線槽幾乎不存在短路的可能！

機械性：

 能承受6焦耳的機械沖擊，確保使用安全，具有良好的防爆性能。

適用范圍：

適用于額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體系。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變?nèi)莨?jié)變?nèi)�，也沒有采取****的保護措施，超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

適當防護措施。如當母線槽穿越樓層時,由于生產或屋面滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
