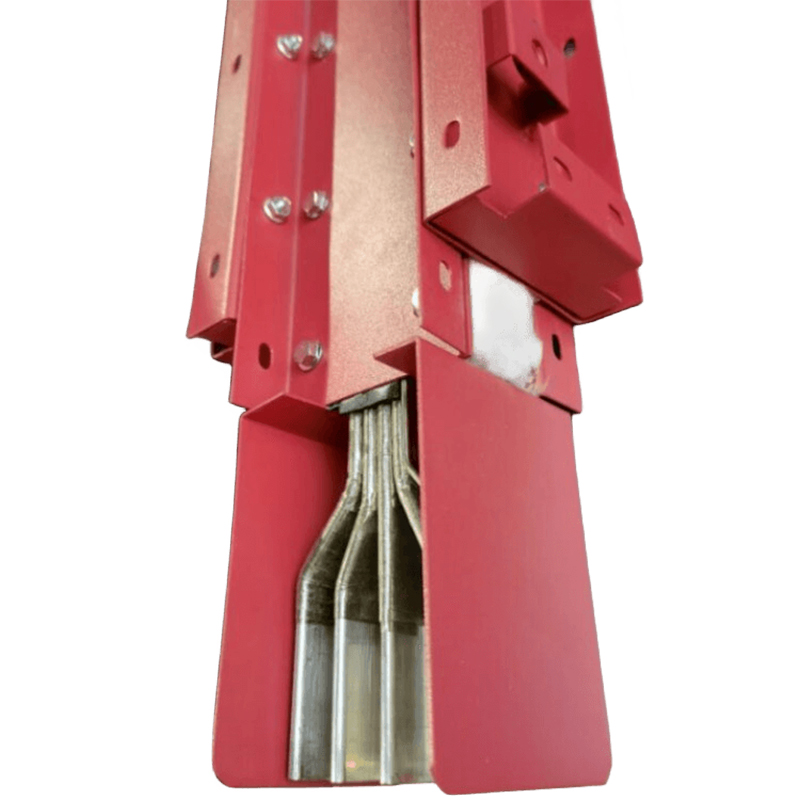

耐火阻燃型母線槽

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電系統中采用插入單元的安裝很安全，耐火母線槽外殼可以作為整體接地，接地非常的可靠，耐火母線槽價格，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，密集型耐火母線槽，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

母線槽連接件是指除母聯開關和分段開關外悉數支路電流所構成的差動回路。某段母線的小差是指該段母線上所聯接的悉數支路，包含母聯和分段開關，電流所構成的差動回路。母線大差比率差動用于差異母線區內和區外缺陷，小差比率差動用于缺陷母線的挑選。

耐火阻燃型母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

3、 接頭采用耐火型絕緣組件，連接可靠方便。

減少相間短路電動力因?yàn)橥鈿ど蠝u流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

耐火母線槽的外殼及隔熱層采用耐高溫≥1100℃的防火材料以及耐高溫≥300℃的絕緣材料，該產品耐火時間有60分鐘、90分鐘、120分鐘、180分鐘種類，當溫度達到920~1050℃的高溫時才會燃燒,滿負荷運行可達8小時以上。

耐火阻燃型母線槽采用優質高強度冷軋鋼一次冷軋成波紋結構，不僅外形美觀大方，更大大增強母線槽的機械強度和系統的動熱穩定性，可解決施工現場大跨距安裝的難題。

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。

2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。

3.FH型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。

4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。

5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

6.接頭采用耐火型絕緣組件，連接可靠方便。

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

使用

1、****驗證母線槽干線相序正確，母線槽絕緣電阻不低于20MΩ

2、保證母線槽干線不受液體、固體的侵入

3、****確認安裝支架穩固，連接螺栓可靠的連接

4、接觸帶電設備的零部件有危險！

5、母線槽開始送電時，不得帶負載

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

技術參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量范圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min

7、室溫-1050℃ 180min 室溫-1115℃ 240min
