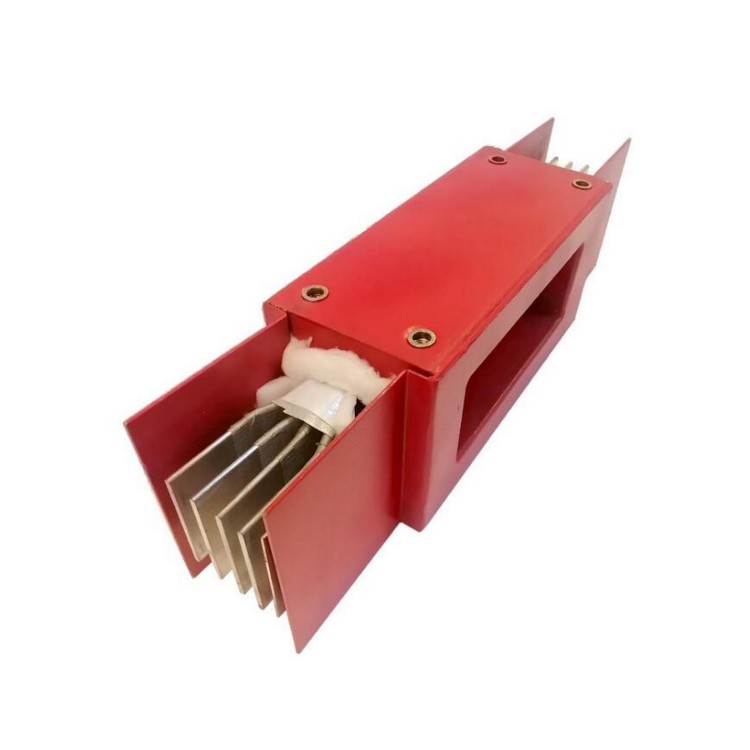

耐火阻燃母線槽

耐火阻燃母線槽

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。

耐火阻燃母線槽

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度只有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔凈，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯后現象而使溫度控制漂移不定，很適合自動控制。

7、機械性能好：因?yàn)榭諝馐侥妇�槽的發熱體為特制合金材料，所以在高壓空氣流的沖擊下，它比任何發熱體的機械性能和強度都好，這對于需要長時間連續不斷對空氣加溫的系統和附件試驗

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，

“母線”，是在電網中的一種的叫法，指的是我們平常所見的發電廠、或者變電站里面的一種為了連接輸電線路和設備的一種專門使用的一個導線。它并不是指主干線和電源線。

母線槽的選型及技術參數的計算　

母線槽的選型通常從以下幾方面加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，3200母線槽，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　　

至于安裝場所，首先考慮槽外殼防護等級，其次是建筑結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低于IP40等級的母線槽;室內潮濕場所或有防濺水要求的，為保證其在遭到濺水時仍能正常工作，應選用不低于IP54等級的母線槽;室外或有特殊要求的，如防噴水，防海浪和防腐蝕場所可分別樹脂絕緣母線槽

a) 載流量:

低壓電纜的截面積大為1000mm2，額定電流為1600A。這么大規格電纜因其體積和重量過大，很少應用于實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流大可達6300A，其強大的載流能力是電纜根本*的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決于所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的高工作溫度為125℃。因此，母線槽的過載能力遠遠大于電纜。

c) 安裝分接:

母線槽一般采用插接式安裝分接方法。，就是利用插接的方式把主干線的電源分接到支線去，每隔若干米就留有一個插接箱口，因此分接十分方便。

技術參數：

1、工作電壓：AC380V±10%50Hz；用電功率：5KW

2、爐壓測量范圍：0-100Pa測量精度：

3、空氣流量：0-50m3/min測量精度：≤±0.5m3/min

4、燃燒氣源：丙烷、液化氣

5、氣罐容量：50kg×4

6、試驗溫度：程序升溫60min室溫-925℃120min

7、室溫-1050℃180min室溫-1115℃240min

8、室溫-1150℃

9、爐內溫度：±15℃

10、試件內部溫度：±10℃

11、試件背火溫度：±4℃

12、測溫傳感器：

13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶等級：II級

14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶等級：II級

15、計時范圍：0-360min計時精度：16 試樣水平燃燒長度：2.4m

16、電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m

17、設備外形尺寸：長×寬×高（3×2×2.5）m；

18、設備重量：約4000Kg，現場安裝。
