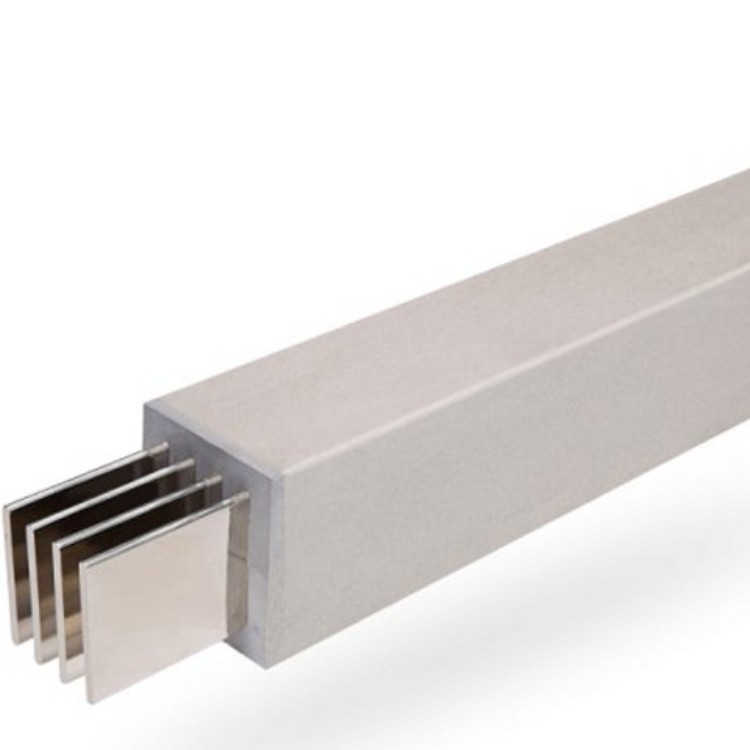

三相五線制澆筑型防水母線槽

三相五線制澆筑型防水母線槽是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。
全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，構成一套殘缺的母線槽和電纜銜接部分，進入線路單元，并可直接銜接到配電柜或變壓器上，耐火母線槽，作爲母線母線的輸入或輸出端。

分接頭單元：分接接線盒用于將電源電路與主線銜接，接線盒的開斷電流由斷路器。變徑裝置：變徑裝置用于銜接兩種不同額定電流母線的過渡段。變徑裝置的標準長度爲1米。任何目前的水平是可以改動的60 ~ 5000a另一電流水平。

各種彎曲單元：各種彎曲單元有L型、T型、Z型和十字型四種，母線，用于水平和垂直分布母線槽的銜接和改動母線的方向。接線盒：接線盒安裝在母線槽的末端，用作安全維護，各種母線槽都有相應的接線盒。

注意事項

使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽，免受損壞。當?shù)跹b 2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。

在連接母線槽前要檢查接觸表面或絕緣材料是否受到損壞，同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔干凈。在連接完整一個線路后，若測到絕緣電阻不正常，再檢查原因就比較困難，因此每連接一節母線槽都****檢測絕緣電阻。依據走向布置圖安裝時確保安裝線路各段尺寸，定位尺寸，預留段尺寸，接口段尺寸滿足圖紙要求。

當工程暫停時，****將連接部分的端部用塑料布重新包扎封閉，以使接頭部分不受污染。防火在高層建筑中顯得非常重要，母線槽在高層建筑和水平走向空墻處應使用防火柵作防火處理。在剛發生火災時，它能阻止煙、火、熱通過母線槽單元蔓延到監近房間或樓層，甚至能防止滅火時水的滲漏。

三相五線制澆筑型防水母線槽

極為安全可靠

■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉并加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因?yàn)榈鼐�總是先接上、后斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。
互換性能

■ 該系列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變幻容量時，無需更換外殼。

產品特點：

1、采用“三明治"密封結構，一般防護等級為IP54。
2、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。
5、采用合理的“三明治"相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線系統擁有強的抗短路能力和干線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用于各種長距離環境運行；

――母線槽整體體積小，并擁有各種靈活走向功能單元；

防水：



　　母線槽安裝在室外時，就須要思考母線槽的防水。在運用中進水，必然導致絕緣下降，長時間運轉會形成短路，焚毀母線槽，在這種情況下要采納防護辦法。

  1、采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。


　　2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。


　　3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?br pingfang="" microsoft="" font-size:="" line-height:="" font-weight:="" font-style:="" vertical-align:="" background:="" -webkit-tap-highlight-color:="" appearance:="" style="box-sizing:border-box;margin:0px;padding:0px;" />

　　4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意
