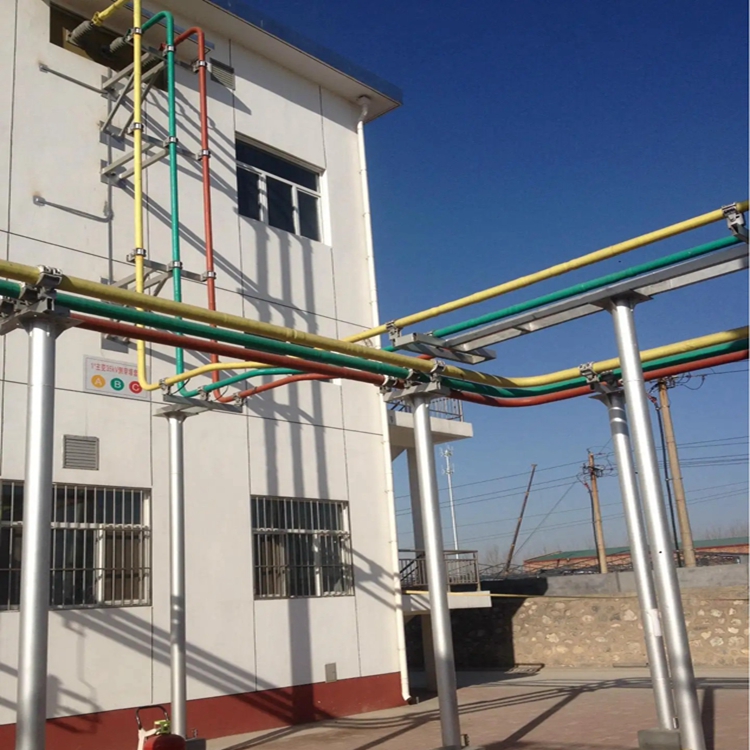

管狀絕緣母線槽

產品簡介

管狀絕緣母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。

母線槽作為供電主干線同一般電纜相對比顯現了強壯優勢，但隨著時刻的推移，運轉實習標明母線槽自身存在著許多無法彌補的缺點，母線槽應用在高層建筑的局限性如下：

1、加熱：被澆筑元器件要在7080℃烤制一個鐘頭，也可減少溫度，增加加溫時間，以去除元器件體內濕氣，在超低溫下，黏度會上升，假如原材料易結晶體，要把加熱原材料至25℃和5℃中間，那樣有利于應用。

2、防腐劑：在存儲全過程中會出現層次或小量沉定，請攪拌均勻后應用。

3、混和：按占比稱重以后開展拌和，拌和時要豎直料理棒，順時針方向和反方向同向拌和2、3分鐘，盡量避免攪入氣體留意器皿底端，邊沿部還要攪拌均勻，不然會出現部分不干固狀況。

4、除泡：對打膠表層規定光滑沒有氣泡，或是是混和料應邊拌和邊真空包裝，那樣就可以圓滿脫去汽泡，還可以選用機械設備計量檢定混和打膠。

5、澆筑：將混和料澆入元器件中，元器件構造繁瑣，容積大者，需分次澆筑，澆筑汽泡能用熱風等吹掃，那樣就可以表層浮泡。

6、干固：在25℃/48h，或是是60℃/3h時就可以干固，溫度低應酌情考慮增加干固時間，管形母線對體內濕氣比較敏感，濕氣會導致干固出泡，實際操作自然環境提議操縱在23和3℃中間。

特點

過載流量大

  管型母線的主體為空心銅管或鋁合金管，表面積大，相對常規矩形母線，其導體表面電流密度分布均勻，額定電流可達12000A。

絕緣性能好

  管型母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電場分布均勻，電氣絕緣性能強�？梢灾苯油ㄟ^電纜溝和電纜夾層。

機械強度高

  管型母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距可達8米。

散熱好、溫升低

  管型母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

損耗低

  管型母線的外形決定了其表面集膚效應系數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣母線的絕緣層的介質損耗低于0.01%。

絕緣材料耐熱系數高

 交聯屏蔽絕緣管型母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～+200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧30年。

抗電氣震動能力強

動穩定試驗結果表面，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流沖擊。其可以直接將母線固定   在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。

不受環境干擾，可靠性高

  管型母線的每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

母線架構簡明、布置清晰、安裝方便、維護工作量少。

怎么給管型母線布線.

1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。
2.同一電路的所有相線和中性線應放置在同一個金屬線槽中
3.管型母線的線槽適用于在正常環境和不易受機械損壞的地方進行室內干燥，但不應用于金屬線槽嚴重腐蝕的地方。
4.金屬線槽繪制的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜。
5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。
6，線條應光滑，不變形，內壁應光滑，無毛刺。

管狀絕緣母線槽

性能：
1、將祼母線（小電流場合，I ≤ 400A），或表面被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表面經酸洗、磷化、電鍍、噴涂，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表面被裹覆不同的絕緣不同的絕緣材料適合于多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

1、將祼母線（小電流場合，I ≤ 400A），或表面被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表面經酸洗、磷化、電鍍、噴涂，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表面被裹覆不同的絕緣不同的絕緣材料適合于多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建筑物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）

風速∶35m/s 環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc

在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01
