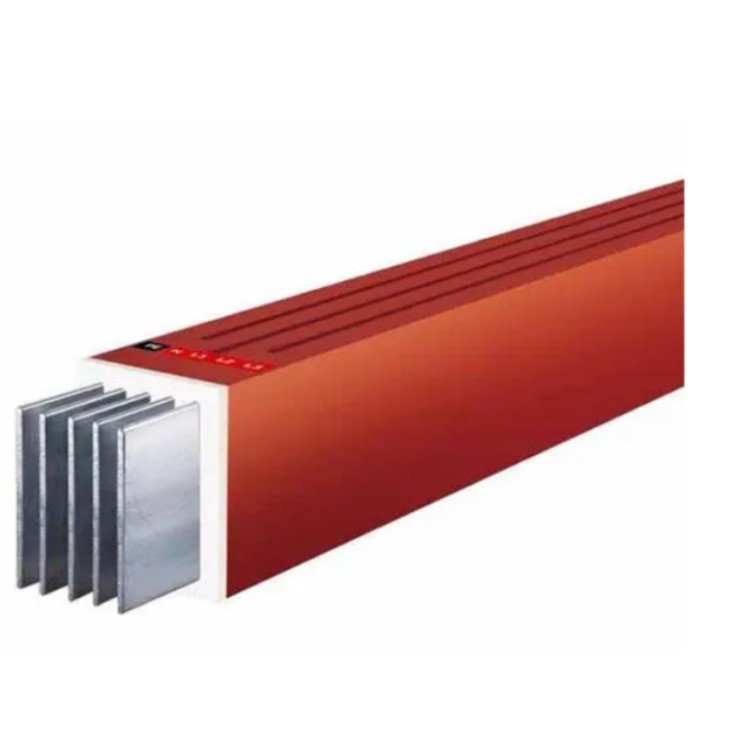

全絕緣封閉型母線槽

全絕緣封閉型母線槽

結構特點

           1) 該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

           2) 該系列母線槽結構*，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

           3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

           4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

           5) 為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞

該型母線槽分三相四線或三相五線兩種型式,具有安裝迅速、使用方便、安全可靠等特點,適用于汽車制造車間、大型商場、展覽館、體育館、機場及高層建筑等場所供電使用。

在分析了交流系統中的母線槽的良好應用情況后，操作人員應選擇密集的絕緣母線槽作為直流電源系統中電能的傳輸介質，從而可以更可靠，更安全地保證向負載側的電能。

封閉母線由工廠成套生產，具有保證的質量，操作和維護工作量以及繁瑣的建筑設備。此外，密集絕緣母線槽外殼采用多點接地，因此外殼基本上處于等電位連接中心型，從而大大簡化了結構并了人身觸電的危險。

 母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸面積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。封閉式密集型母線槽另外母線槽可加設智能監控系統，母線槽價錢，滿足現代樓宇智能化管理的需求，當母線槽發生過載或因其他不良情況因素引起母線槽異常，能及時發出故障報警信號，確保母線槽能長期在安全狀態下運行母線槽的導電排無需打孔連接，鷹潭母線槽，采用雙面壓力無孔連接，確保導體截面不會突然變小，接觸電阻小、溫升低，使用安全可靠。

安裝驗收：

全絕緣封閉型母線槽主要檢驗?zāi)妇�載流能力、IP防護等級、絕緣電阻等。載流能力測試使用低壓大電流發生裝置，對母線槽進行載流試驗（試驗電流為母線槽的額定電流），至溫度變化每小時小于1K時停止。溫升值是指插接口或連接處導體溫度減去周?chē)�環境溫度的差，應符合用戶要求。IP防護等級按GB4208標準測試，包括母線的連接頭及彎頭和本體應符合設IP要求或用戶招標要求。IP51以上，試驗后應檢測絕緣電阻。采用1000V的兆歐表測量母線槽的絕緣電阻，單段母線應大于20MΩ，全長應大于1MΩ。

1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

1.2母線系統：交流TN-C系統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少于50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截面＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。

 1.6電流密度****不大于2A/MM2

1.7地線系統采用整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分隔離，同時阻斷母線周?chē)�的磁路�?以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋制的高導電率TMY電工硬銅排，符合國標，銅排純度要求≥99.99%，2500a/4p，導電率≥98.6%，電抗率≤0.00032Ωmm2

/m，硬度HB≥65。

1.8.2銅排表面全長****鍍錫。

1.8.3中性線的材料、截面及制造工藝與相線相同，中性線等效截面應等于的相線等效截面。 1.8.4接地導體等效截面應不小于50%的相線等效截面母線接地。

 1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

1.9.2絕緣材料采用整體包覆每相銅排的工藝，絕緣老化壽命達到30年以上。

1.9.3在長期處于-5℃～40℃的環境溫度下，能保持其柔韌性和介電強度，不會老化。介電強度≥80KV/mm，抗拉強度＞12Mpa。

1.9.4 投標人應提供絕緣材料的所有相關的檢測報告。

1.10外殼材料:

1.10.1為保證母線槽的強度和剛度及散熱效果，母線槽系統外殼側板采用帶散熱裝置外殼，****提供相應報告。

1.10.2采用全封閉形式，結構緊湊，配置靈活，動熱穩定性好，有較強的抗內外力沖擊能力。

1.10.3線槽外表面應作陽極氧化處理，以達到良好的防腐蝕效果。
