35KV高壓絕緣管型母線槽

管型母線槽具有大電流（12000A）、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前僅能生產35kV及以下電壓等級的產品。

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變?nèi)萘康募哟螅�變壓器低壓�?cè)進線側的額定電流也在不斷加大。

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品

35KV高壓絕緣管型母線槽

主要性能體現在∶

1）管型導體（母線）采用國內熱頂鑄造無縫管等一系列的先進工藝，表面光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑒定

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地面積小，組合管母線是軟導線占地面積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

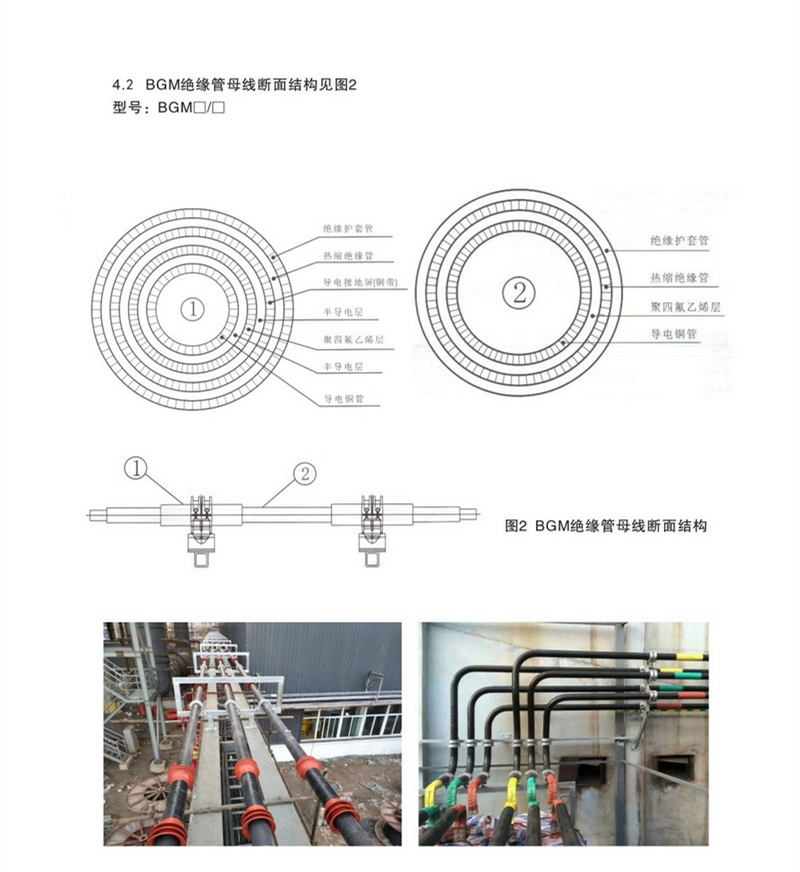

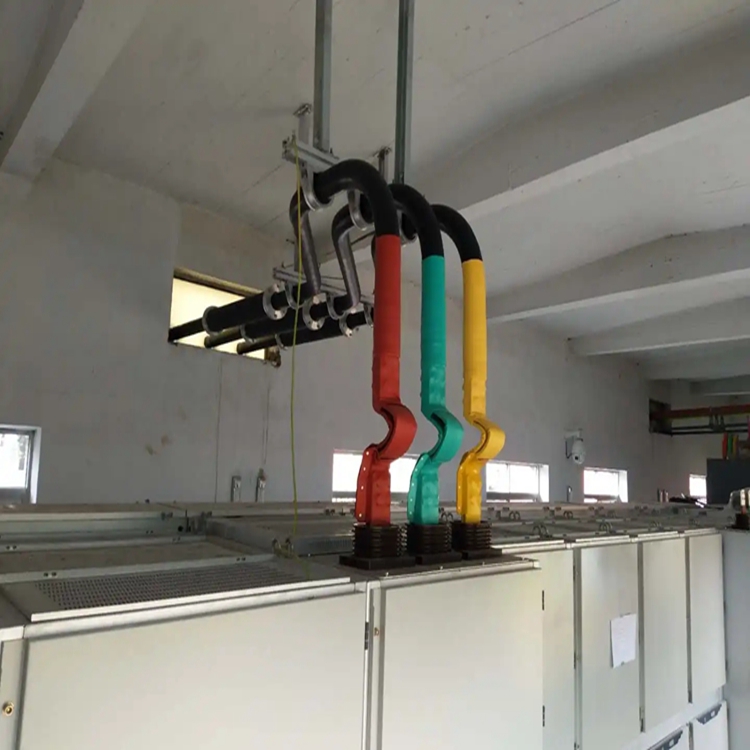

主要由外殼、絕緣插頭、金屬母線組成，外殼起防塵和保護作用。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小每極可做成單根或雙根。如外殼為金屬，還有接地保護的功能。從絕緣角度看，要留有足夠距離，以利安全；從發熱角度看，也需留有足夠的空間散熱，保證以對流方式將熱散發到空氣中。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小可做成單根或雙根，如外殼為金屬，還有接地保護的功能。以三相母線槽為例主要結構 。

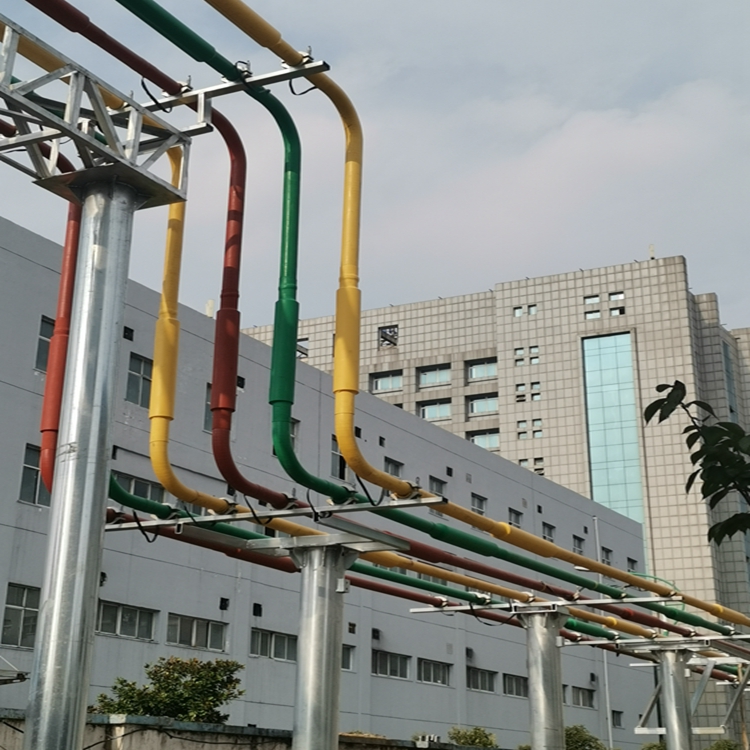

管型導體一般焊接后架空安裝，采用 的管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，35KV高壓絕緣管型母線槽常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

機械強度高

復合屏蔽管型絕緣母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距可達8米。

散熱好、溫升低

復合屏蔽管型絕緣母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件相比常規母線要好。

損耗低

復合屏蔽管型絕緣母線的外形決定了其表面集膚效應系數低，Kf≤1，交流電阻小，因而母線的功率損失小。復合屏蔽管型絕緣母線的絕緣層的介質損耗低于0.01%。絕緣材料耐熱系數高

復合屏蔽管型絕緣母線的主絕緣材料為聚乙烯，有優良的電氣性能和化學穩定性，可在-60℃～+120℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≥30年。

抗電氣震動能力強

動穩定試驗結果表明，電壓10KV、額定電流4000A的銅質管母，可承受63KA（4s）短路電流沖擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。

不受環境干擾，可靠性高

復合屏蔽管型絕緣母線的每相是封閉屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

功用比較

1．母線槽散熱功用好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，容許敷設2層，其原因是考慮散熱。母線槽運用空氣傳導散熱，并經過嚴密觸摸的鋼制外殼，把熱量宣布出去，因此它的散熱功用和電纜比較，電纜散熱功用可見一斑了。

2.母線槽簡直不必維護，日常維護一般是丈量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若選用4.8級，則需求定時緊固，若選用8.8級的高強螺栓則不必定時穩固。而電纜因其材料易于磨損、易老化、壽數較短等要素約束,需求定時進行檢查和維護,甚至替換.

3.載電流范圍上.現在電纜只能做到1000mm截面積,額定電流160OA,但這種大規范電纜因?yàn)轶w積及重量過大很少實踐應用與工程中.工程中一般都選用400 mm及以下規范電纜進行配電,這就要求許多根電纜一同供電.而母線槽額定電流能做到6300A,其強壯的載流才干是電纜根

4.母線槽過載才干強.取決于它用的絕緣材料作業溫度高，母線槽用的絕緣材料過支選用作業溫度為105℃的材料，現已開宣布作業溫度為140℃以上的輻射交聯阻燃環繞帶(PER）和輻射交聯聚經熱收縮管。而電纜所用的絕緣材料常期作業溫度一般為95℃和105℃，因此母線槽的過載才干遠遠大于電纜。

5.母線槽分接便利.所謂插接式母線槽,就是它運用插接的辦法把主干線的電源分接到支線去，每隔若干米就留有插接箱口,因此分接十分便利。而電纜需求在現場進行分接,可靠性差,即就是預制分支電纜也特別明顯的缺陷,首要是需求向工廠定制,其分支連接辦法選用開口的“℃"型抱箍，時間一久，能否確保緊箍力?加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需求堵截電源，母線槽無須斷電，只需在空載的情況下，取下母線槽的插接箱即可。但要堵截預制分支電纜的分支電源，在帶電的情況下操作是十分風險的。

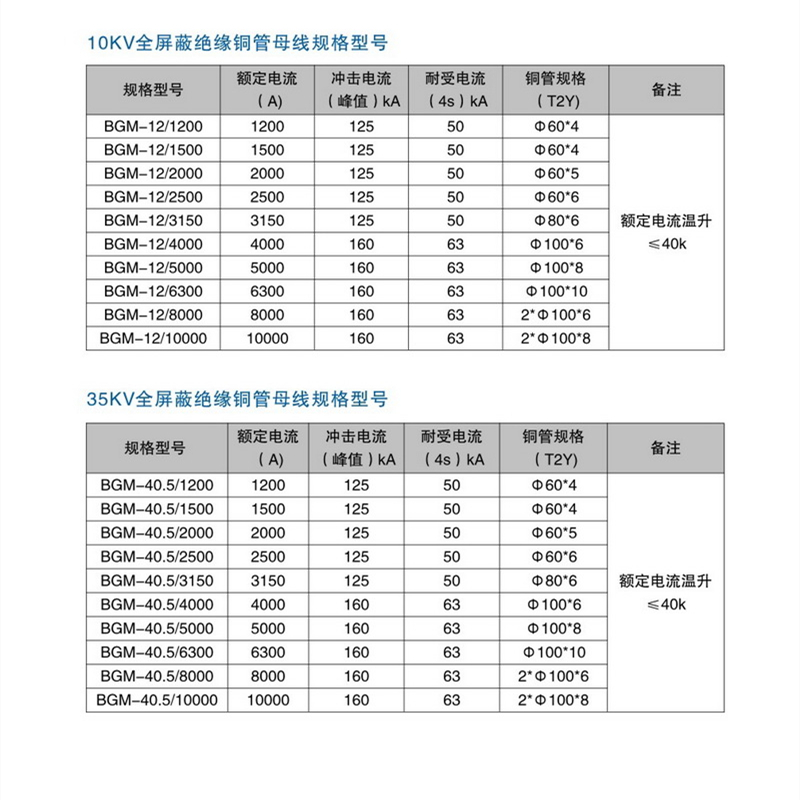

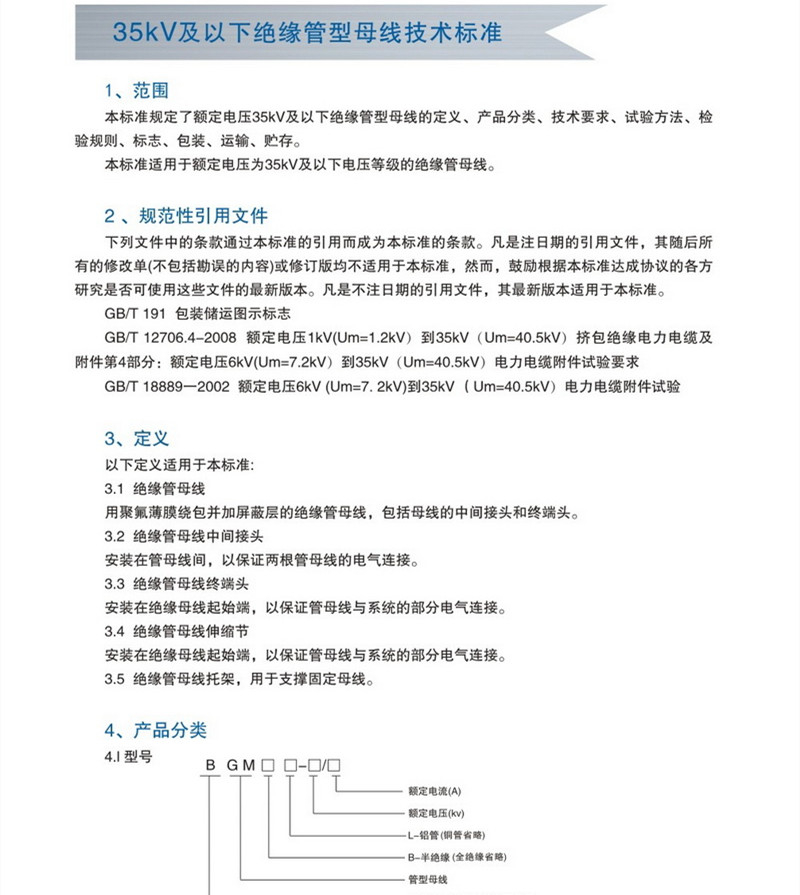

主要技術參數

由柴油機房開關柜至6kV備變小間開關柜。

采用絕緣銅管母線規格：6.3kV/3150A

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
