3000A防火耐高溫母線槽

3000A防火耐高溫母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。
3、 接頭采用耐火型絕緣組件，連接可靠方便。

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。
3、 接頭采用耐火型絕緣組件，連接可靠方便。

母線槽導體銅排所纏繞的云母帶符合JB/T5019~20-85《電器絕緣云母制品》及JB/T6488-1~3-92《云母帶》標準。該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，云母帶仍具有很高的絕緣性能

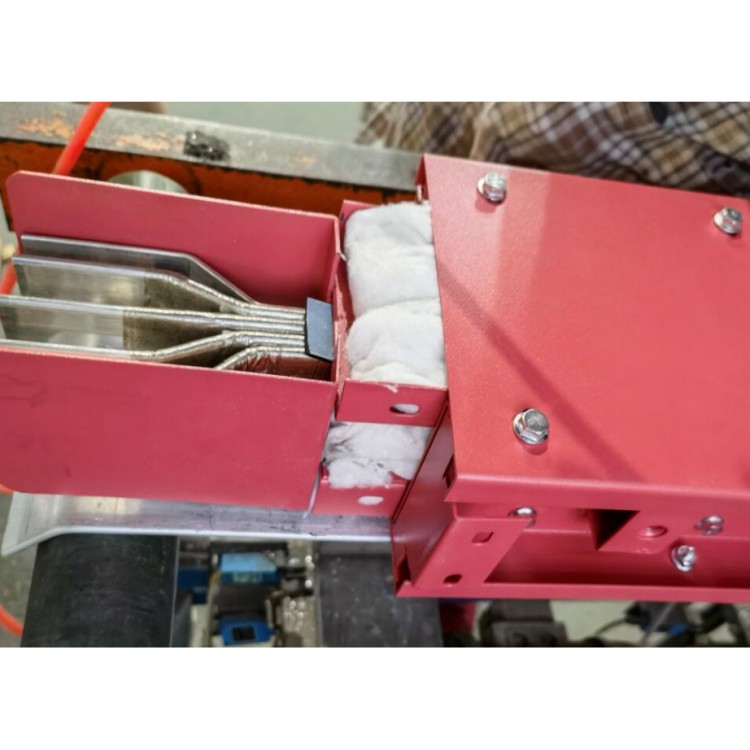

 3000A防火耐高溫母線槽根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003-82《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。

始端母線槽提供與低壓配電柜、變壓器低壓側、始端進線箱及其他配電設備的直接連接，耐火母線槽，每個彎頭配置一套接頭組件，地下室耐火母線槽，銅鋁復合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建筑的每層樓層垂直安裝高度大于4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載，以及垂直微調，當相鄰的母線槽在同一高度都有插接箱時，為保證插拔插接箱方便，母線槽間應留有適當距離。母線水平安裝時，商品房耐火母線槽，可采用吊裝或沿墻壁用指甲支撐母線槽進行安裝敷設，且保證母線槽距側墻面的尺寸，使插接能順利插入母線槽。

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度只有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔凈，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯后現象而使溫度控制漂移不定，很適合自動控制。

7、機械性能好：因?yàn)榭諝馐侥妇�(xiàn)槽的發熱體為特制合金材料，所以在高壓空氣流的沖擊下，它比任何發熱體的機械性能和強度都好，這對于需要長時間連續不斷對空氣加溫的系統和附件試驗

參數：

1、工作電壓：AC380V±10% 50Hz；用電功率：5KW

2、爐壓測量范圍：0-100Pa

3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min

4、燃燒氣源：丙烷、液化氣

5、氣罐容量：50kg×4

6、試驗溫度：程序升溫 60min 室溫-925℃ 120min

7、室溫-1050℃ 180min 室溫-1115℃ 240min

8、室溫-1150℃

9、爐內溫度：±15℃

10、試件內部溫度：±10℃

11、試件背火溫度：±4℃

12、測溫傳感器：

13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶 等級：II級

14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶 等級：II級

15、計時范圍：0-360min 計時精度：16、試樣水平燃燒長度：2.4m

電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m

設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。

使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下面的這些方面：

1、安裝母線槽就要安裝到位，不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。

2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。

3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有松動以及絕緣材料是否有老化的情況。發現松動、老化或者熔化的情況，及時查找原因，耐火母線槽，并且排除故障。確保母線槽能夠正常發揮作用。

4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有銹蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現并且解決問題。從而保證整個電路系統的安全。
