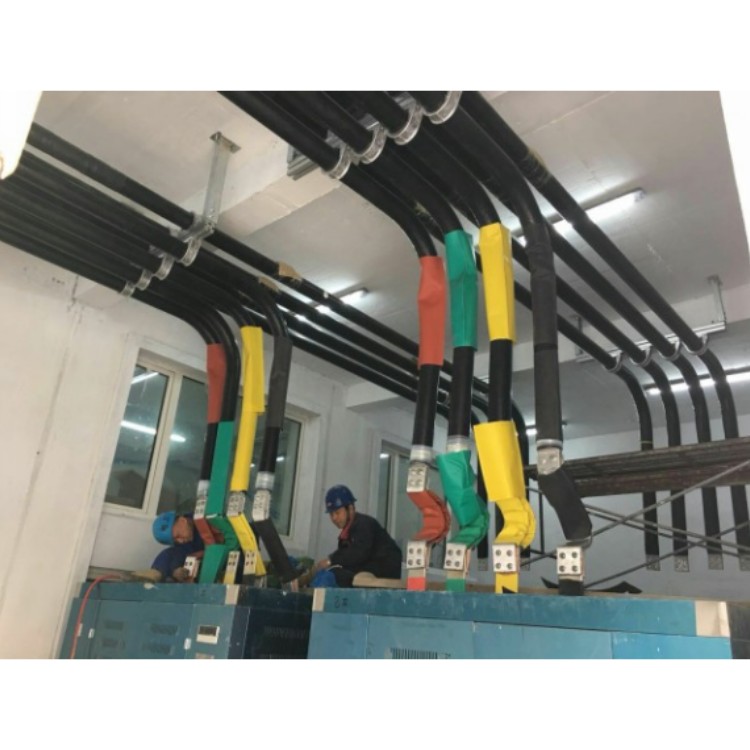

全絕緣復合屏蔽型管式母線

  全絕緣復合屏蔽型管式母線隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變?nèi)萘康募哟�，變壓器低壓�?cè)進線側的額定電流也在不斷加大。

 常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。

1.1 母線槽是扁導體，與圓導體電纜或預分支電纜相比較，具有散熱好、阻抗低及載流量大的特色。載流量630A以上的母線槽與630A以上電纜或預分支電纜相比較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。母線槽素日之中的傳送電流很大，便利聯接饋線，一起縮減能耗。它很適合交流電源，在給定的電壓數值下能維持住長時段的運轉。一分鐘以內的交流電狀態下，母線槽不會被擊穿且不會帶有閃絡的狀態。它能承載著的耐受電流、短時段的峰值電流，都會契合規格。
1.2 母線槽的運用壽命大約是電纜和分支電纜的2～3倍左右。 電纜運用壽命為12～15年。實際上母線槽的運用壽命則長達30～50年。母線槽可分紅空氣絕緣類別、密布絕緣類別。一般狀態下，空氣絕緣這樣的母線槽固有的構架很簡易，密布絕緣母線槽帶有散熱特性，電流等級很高。高層建筑布設的電氣豎井，母線槽都配有某一插接口徑，布設這類接頭應考量多重的人為攪擾。但是，母線槽初始的容量很大，一起構架緊湊，在偏大負荷的態勢下也帶有優勢。

1.3 選用母線槽載流才能安穩，避免了不必要的電能損耗。 母線槽規范滿意規范規則的極限溫升值的電流（便是母線槽的額定電流）是很重要的。該電流能操控母線槽的載流才能。電纜的額定電流是以截面積來確定的。核算負荷不同，橋架內電纜根數不同，運用不同的電纜橋架，橋架內的溫度跟著上述這些因數的不同而變化，電纜的載流才能亦隨之變化。所以降容系數乘以電纜的額定電流而計出的電纜載流才能是不****的。一起這種密封式橋架的敷設方式也增加了電能損耗。

1.4 歸納出資本錢低。 母線槽有銅導體、鋁導體材質。銅導體母線槽有銅電纜相比較，630A以上的銅導體母線槽價格近似于電纜的造價本錢；而鋁導體母線槽比銅導體電纜價格低25%～35%。電流越大，母線槽的本錢與電纜相比，價格反而越低。為此，載流量大于630A輸電干線選用母線槽比選用電纜更經濟合理。

1.5 母線槽的安全功能高，不易產生火災事故。 絕大部分廠家出產的母線槽均是防火性（阻燃性）的母線槽。假如母線槽把溫升操控好，絕不會產生火災事故；假如未能操控好溫升，母線槽也不簡略引起火災。因?yàn)?C認證中對一般母線槽（非防火耐火母線槽）有避免火焰延伸實驗證，比一般電纜安全。

全絕緣復合屏蔽型管式母線當母線槽故障停電后，現場值班人員應立即對停電的母線槽進行外部查看，并把查看的成果靈敏陳述值班調度員，值班調度員按下述原則處理：

1、不容許對故障母線槽不經查看即行強送電，以防事故擴展。

2、找到故障點并能靈敏阻隔的，在阻隔故障點后應靈敏對停電母線槽康復送電，有條件時應考慮用外來電源對停電母線槽送電，聯路途要防止非同期合閘。

3、找到故障點但不能靈敏阻隔的，若系雙母線槽中的一組母線槽故障時，應靈敏對故障母線槽上的各元件查看，冷倒至工作母線槽并康復送電，聯路途要防止非同期合閘。

4、通過查看找不到故障點時，使用外來電源對故障母線槽進行試送電。

發電廠母線槽故障如電源容許，可對母線槽進行零起升壓，一般不容許發電廠用本廠電源對故障母線槽試送電。

5、雙母線槽中的一組母線槽故障，用發電機對故障母線槽進行零起升壓時，或用外來電源對故障母線槽試送電時，或用外來電源對已阻隔故障點的母線槽先受電時，均需留神母差維護的工作方法，必要時應停用母差維護。

6、3/2接線的母線槽產生故障，經查看找不到故障點或找到故障點并已阻隔的，可以用本站電源試送電。試送開關有必要無缺，并有完備的繼電維護，母差維護應有滿意的靈敏度。

功用單元:

1.直通單元:饋電式直通單元規范長度為0.5~3.0m，設置靈敏，*可滿意風塔內的安裝要求。

2.始端進線單元:供給與進出線電纜的過渡銜接;

3.母線段間銜接器:母線槽接頭的銜接選用整體式專用銜接器，銜接器使用耐低溫合金鋼力矩螺栓，壓緊碗墊為寬沿大墊片，錳合金制造，保證壓力在整個受壓面的均勻牢靠;銜接器具有溫度顯示安裝，以便用戶能及時了解母線槽運行狀況，對特殊狀況作出處理;可以保證在不影響相鄰母線的狀況下拆除一段，也可在要求電氣絕緣的狀況下拆除銜接點，便于現場檢修或改制。每個銜接器均可有用吸收導體的熱脹冷縮（可作為+/-5mm的調理)。

4．彈性支撐件:選用彈性支撐件作為母線安裝支架，可有用****塔架支架誤差及風塔轟動對母線槽的影響。

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
