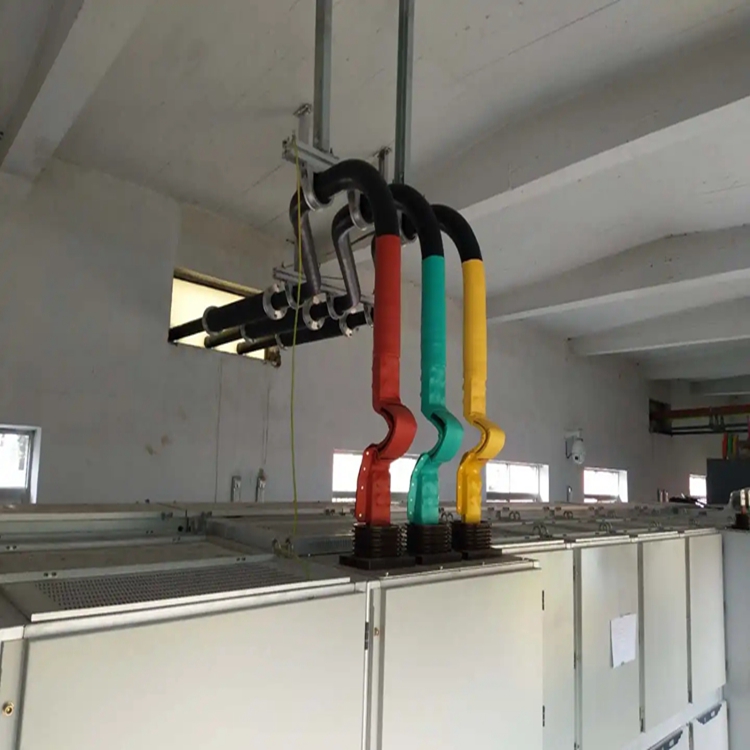

高壓管狀母線槽

高壓管狀母線槽

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

1、電氣絕緣性強：管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電廠分布均勻，電氣絕緣性強，可以直接通過電纜溝和電纜夾層。

2、集膚效應低：管形母線的集膚效應系數低，KF≤1，交流電阻小，因而母線的功損耗小，大大提升了母線的導電性能。

3、散熱條件好，溫升低：管形母線為空心導體，母線內經風道能自然形成空氣對流，散熱條件相比常規矩形母線要好。

4、允許應力大，機械強度高：管形母線的允許應力為矩形的4倍，可承受短路電流大，機械強度高，母線支撐跨距大，減少了相應的支柱絕緣子、母線金具、以及土建構架基礎。

5、絕緣材料耐熱系數高：管形母線主絕緣材料采用聚四氟乙烯，可在-250℃~+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、配合其他絕緣材料，產品使用壽命≥20年。

6、抗電器振動能力強：可直接使用母線金屬將管形母線固定在鋼構加上或在混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強抗震動能力。

7、不受環境干擾，可靠性高：管形母線每相是密封屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起地和相間短路故障，運行具有高度的可靠性。

8、母線架構簡明，布置清晰，安裝方便，維護工作量少。

9、產品一次性安裝使用，終身免維修。

根據母線槽的導體原料

現在首要為銅排及鋁排、銅鋁復合三種，價格不同較大。除了應該重視其純度，還應留意資料彎折后的機械功用。這里著重講一下銅鋁復合，銅鋁復合界面強度直接影響其加工功用和運用牢靠性，是銅鋁復合母線的功用參數。在進行90°折彎時不起泡，不出現顯著的桔子皮，沖孔、剪切時不出現銅鋁分層，才華在電氣設備中運用，抵達了界面結合強度的要求。制造工藝不同，其界面結合強度不同，用機械壓力將銅、鋁壓接復合，只能激活界面原子構成原子鍵結合，在通過熱處理擴散，使點結合變?yōu)槊娼Y(jié)合，但其擴散****菲薄，界面結合強度并不高。在特定的工藝條件下加工，使銅鋁熔合，才華構成界面結合均勻，并有必定厚度的復合層，抵達較高的界面結合強度。

高壓管狀母線槽

選擇母線槽截面

一般應按長時刻作業電流選擇母線截面。并按通過短路電纜條件下，校驗?zāi)妇�(xiàn)槽的短時熱穩定性和動穩定性。因?yàn)閷?dǎo)體存在電阻和多導體挨近時溝通電流趨表效應等要素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長時刻作業時的發熱容許溫度均為70℃，但當其接觸面具有錫的牢靠掩蓋時（如超聲波搪錫等），則容許溫度進步到85℃，受此持續發熱容許溫度的約束，不同資料、截面的母線槽給出了相應的長時刻容許電流值，選擇母線槽截面時，應使母線槽實踐的時刻作業電流小于所選截面母線槽的長時刻容許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），一般按經濟電流密度法選擇母線槽。經濟電流密度是綜合考慮母線槽損耗、母線槽和從屬設備的年修理費與折舊費為情況下，此時母線槽單位截面積流過的電流。用經濟電流密度除以不計入過負荷的長時刻作業電流即得母線槽截面。由經濟電流密度法選擇的母線槽截面，一般比按時刻作業電流選擇的母線槽截面要大些。

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
