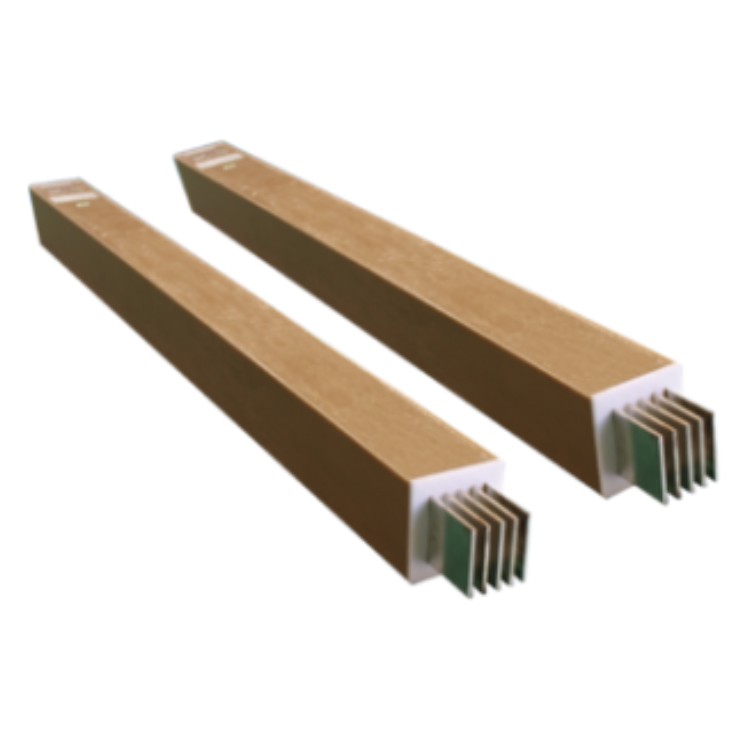

環氧樹脂低壓澆筑母線槽

結構特點

  1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

  2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗動和熱穩定的能力。

  3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/span>

  4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

主要特點為下面幾點：

1快速安裝

現在，母線通道適配器在安裝時無法翻轉，而且兩個母線通道部分在聯接時不會因翻轉而異相。

2高防護等級

聯接箱具有保護功用，聯接箱蓋有聯接箱蓋，能夠****防止水，塵埃和碎屑墜落。

3高壓平衡

螺栓鎖定時發生的壓力經過專門規劃的墊圈傳遞到銅條和其他橫截面的高壓平衡墊，從而平衡整個母線槽的母線聯接表面的壓力。氣密性適中，電氣聯接安全可靠；

4縮短補償

為了滿足因熱縮短而引起母線槽的線性膨脹和縮短，母線適配器供給了7mm的縮短補償功用，因而整個母線槽無需安裝專用的熱縮接頭單元；

5規劃雙頭扭矩螺栓

安裝雙頭螺栓時，僅需使用普通扳手即可旋轉螺母，螺栓頭會主動開裂，直到螺栓頭主動開裂，而且赤色指示器墊片墜落

電力傳輸

沒有插接箱的母線槽單元用于電力傳輸。它們有標準長度和定制長度。除了標準長度，客戶還可以從各種長度范圍中選擇特定長度，以適應個性化的構造要求。

相對于電纜和電線，母線具有更高的額定電流（約1600 A），在材料和安裝價格上以及在附加材料（例如電纜終端或墻壁套管）的成本方面均具有顯著優勢。

室外防水：

母線槽安裝在室外時，就須要思考母線槽的防水。在運用中進水，必然導致絕緣下降，長時間運轉會形成短路，焚毀母線槽，在這種情況下要采納防護辦法。

1.利用絕緣件支承并隔開絕緣導線，用電安全可靠。采用通用的兩孔，三孔插座，引出分支電源方便，快捷。插座設置有利于三相負載均衡。提供各種現場安裝方法，用戶可根據需要靈活使用。護外殼、導電排、絕緣材料及有關附件組成的母線系統。

2.它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。

適用范圍：

適用于額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體系。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變?nèi)莨?jié)變?nèi)�，也沒有采取****的保護措施，超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉并加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、后斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。
互換性能
■ 該系列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變幻容量時，無需更換外殼。

使用條件：

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于+40℃，不低于-25℃，在24小時內其平均溫度不超過+35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、密集型鋁合合母線槽除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大于或等于1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值。

3) 接地系統：符合iec364-5-54對接地系統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。
