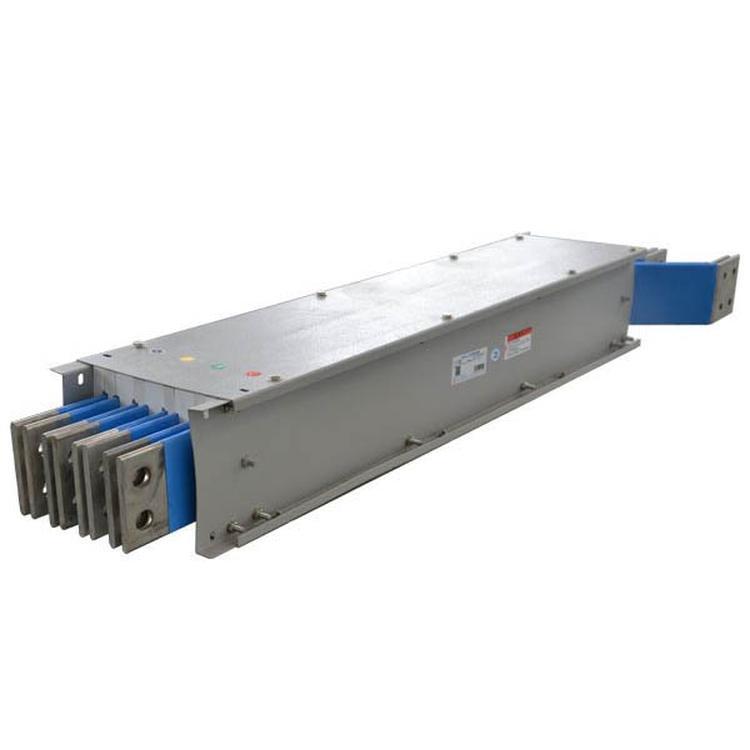

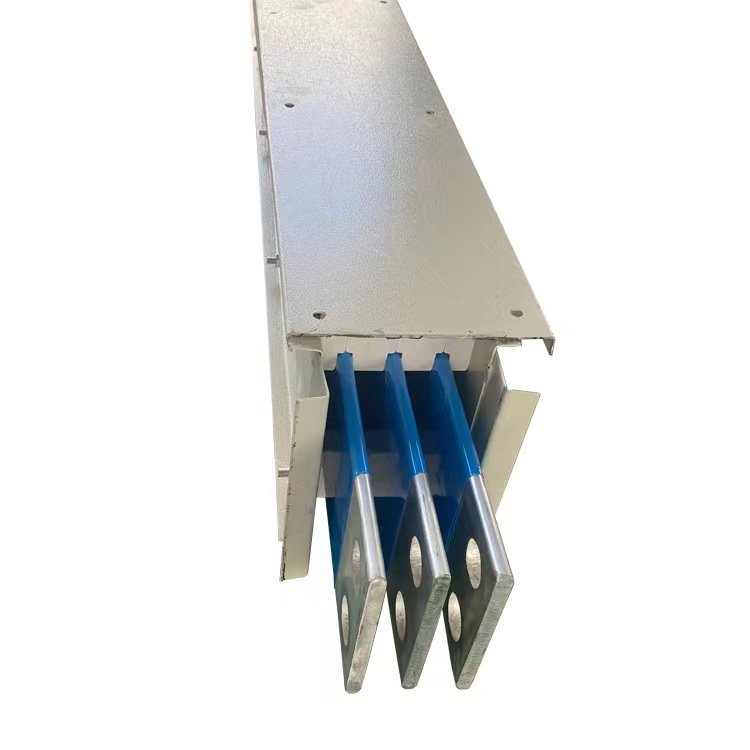

空氣型母線槽

產品簡介：

  空氣型母線產品結構有三相四線、三相五線制，適用于頻率50~60Hz，額定電壓至660V，額定工作電流250A~6300A的供電系統，特點是運行穩定、安全、可靠。

特別適用于以下應用場所，

如：1.變壓器與配電柜的連接；

2.配電柜與配電柜之間的連接；

3.高耗能、大電流需求車間的主干輸電線路。

產品特點：

■ 該系列母線槽外殼采用鋼板一體成型（馬鋼），****提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
■ 采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉并加鉛封鎖死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、后斷開。

布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。

互換性能
■ 該系列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變幻容量時，無需更換外殼。

產品選型表：

電流等級（A）	產品名稱	空氣型母線槽/4P	空氣型母線槽/5P
外形尺寸	寬	高	寬	高
400A	168	76	168	76
500A	168	112	168	112
630A	168	101	168	101
800A	168	117	168	117
1000A	168	131	168	131
1250A	168	147	168	147
1600A	168	161	168	161
2000A	168	197	168	197
2500A	168	242	168	242
3150A	168	172	168	172
4000A	168	222	168	222
5000A	168	232	168	232
6300A	168	257	168	257

產品技術參數：

■ 產品符合IEC產品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
■ 母線槽根據表（1）的數據通過動、熱穩定試驗，且試驗后母線呈無可覺察的^變形。

額定工作電流（A）	250	400	630	800	1000	1250	1600
額定峰值耐受電流（kA）	40	50	63	75	85	105	120
額定短時耐受電流（kA）	20	25	30	40	50	50	55

表（1）（^大額定工作電流可至6300A）

■ 母線槽在周圍空氣溫度為20℃±5℃，相對濕度為50%~70%的常態下，其每節的絕緣電阻不低于50MΩ
■ 母線槽能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
■ 母線槽在長期通以額定電流時，其導電部位的溫升不超過表（2）所列的數值：

部件名稱	^大允許溫升（K）
連接端子	60K
金屬外殼	30K
絕緣件表面	40K

表（2）

■ 插接箱與母線槽的插接次數不少于200 次。

■ 防護等級達IP40。(帶附件達IP54)。

空氣型母線槽外殼采用高強度冷軋鋼一次冷軋成波紋結構，不僅外形美觀大方，更大大增強母線槽的機械強度和系統的動熱穩定性，可*解決施工現場大跨距安裝的難題�！　�
空氣型母線槽插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了提高�！�

空氣型母線槽適用于交流三相四線、三相五線制，頻率50～60Hz，額定電壓至660V，額定工作電流250～6000A的供配電系統，承擔配電任務，用于低壓配電屏與大、中型負載的連接，主要應用于現代化的車間、廠房和高層建筑.本系列母線槽是在傳統空氣型母線槽基礎上的改進型產品。

空氣型母線槽母線導體選用****電解銅，導體表面全長鍍錫，提高了導體抗氧化腐蝕能力，加工后再用PVC管熱縮處理，相間和對地用絕緣塊隔開，銅母排得到雙重絕緣保護，絕緣性能大大提高，然后封閉在接地的金屬外殼內。

采用外殼做PE排的整體接地技術是****防腐性能強鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多. 比鋼制外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是后者的二十分之一。 可靠的絕緣方式 導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC 材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*， 尤其在潮濕的環境下使用更顯其優越性。大跨度設計 直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制， 能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。 安裝方便 由于全長外型尺寸一致，郴州母線槽，內部結構對稱，在任一側都可以排列為因此倒相很容易，安裝方便。

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命
