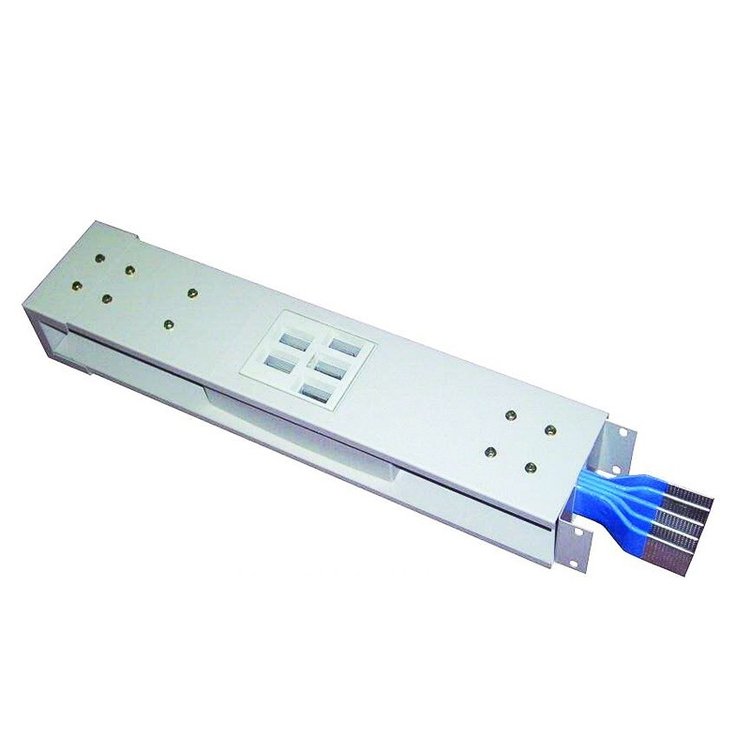

BMC-5000A空氣型絕緣母線槽

主要特點：
    1、母線外殼采用滾壓成型，體積小，外觀精美，大大增強了母線抗彎強度，載荷能力強，可保證在6米以上大跨距場所安裝。
    2、母線內部絕緣件采用聚碳酸酯高強度工程塑料，提高了母線抗動、熱穩定能力，使其能夠承受較大的電動應力和熱應力。
    3、采用分離空氣絕緣形式，使母線相同安全掙距和爬電距離遠大于標準要求。同時導電排采用交流聚乙烯熱縮套管包覆，從而增強了產品的安全性能。
    4、母線接頭采用對接式單螺栓夾緊結構，安裝方便，大大節省了安裝時間。

BMC-5000A空氣型絕緣母線槽

1。母線連接采用高絕緣、耐電弧、阻燃的高強度絕緣板。連接用帶絕緣套管的螺栓緊固。根據規范要求，母線槽，為了滿足母線的搭接面積，螺栓孔與螺栓間隙較小。由于母線槽螺栓加絕緣套管，間隙更窄。

2。因此，絕緣母線槽在連接兩段母線槽的主母線時，兩段母線的軸線應嚴格保持在一條中心線上，兩段母線槽的母線與絕緣板的螺栓孔應完全對齊。擰緊螺栓時，每個螺栓依次施加均勻的力。其目的是防止螺栓上的絕緣套管在安裝過程中被剪切力損壞。

3。在工程施工管理過程中發現，由于螺栓絕緣套管的應力破壞，母線槽的絕緣降低。接地連接可采用母排外殼滿足接地要求，但所有母排外殼噴涂后，****用導線將兩個母排槽與接地螺栓連接。安裝前后應檢查母線槽，并比較安裝質量問題是否降低母線槽絕緣。

BMC-5000A空氣型絕緣母線槽

(1)它的絕緣材料既可絕緣，又能隔熱。

(2)散熱性能良好，通過空氣的傳導進行散熱，并且利用外殼散發熱量。

(3)載流量能力強大。

(4)布線靈活，插接口多，分接方便，安全可靠。

(5)金屬外殼具有一定的阻燃性，****減少了火災的發生。

母線槽安裝結束到通電往往有一段時間，其間潮氣也會進入，因此冒然送電是危險的，母線槽廠家，送電前****測量絕緣電阻。

母線槽安裝環境往往不是潔凈場所，因此安裝時****防止建筑垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者****分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建筑物的實際用電負荷，并考慮到周圍環境溫度的影響，還要留有余量！

1、產品使用的環境條件：

1.1環境溫度：-30℃～+85℃
1.2環境濕度：相對濕度≤95%（環境溫度+20℃）
1.3使用海拔高度：H≤2000米
1.4大氣壓力：86～106kpa
1.5防護等級：IP54以上

2、產品的性能：

2.1電源電壓：380V-50HZ
2.2母線材料：純鋁、牌號6063#
2.3母線電阻：≤0.03Ω㎜?/m符合GB3048(電線電纜導體)標準
2.4母線電抗與阻抗：符合GB7251.2—2006標準
2.5極對極、極對地絕緣電阻：≥5MΩ
2.6絕緣電壓：660V
2.7絕緣介電強度：3000V；50HZ 1min無擊穿閃爍現象
2.8短路耐受強度：符合GB7251.2—2006標準
2.9保護電路****性：符合GB7251.2—2006標準
2.10防火性能：阻燃自熄（本生燈法）
2.11相對漏電起痕指數：CTI＞600V
2.12電氣間隙：≥50㎜
2.13爬電距離：≥100㎜
