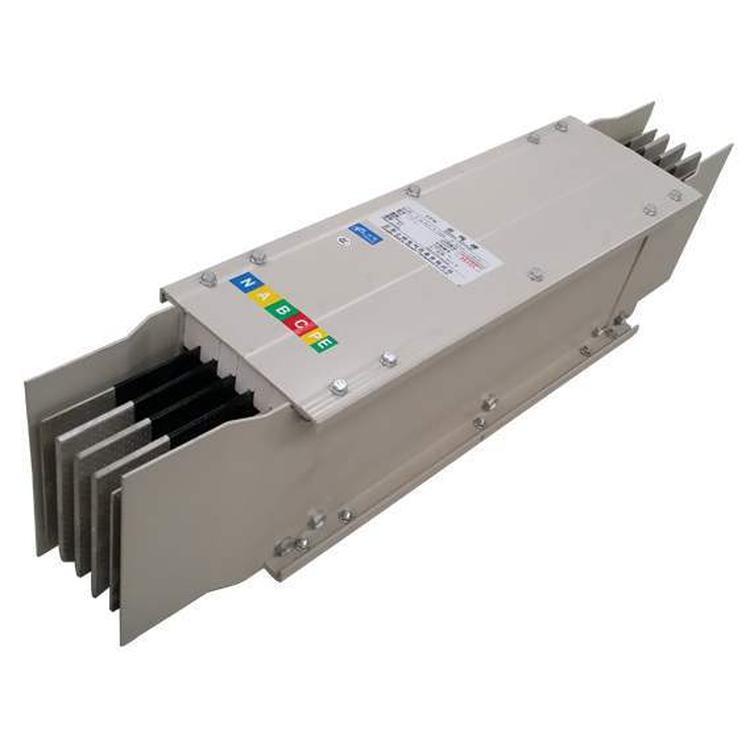

三相四線空氣母線槽

產品簡介：
  空氣型母線產品結構有三相四線、三相五線制，適用于頻率50~60Hz，額定電壓至660V，額定工作電流250A~6300A的供電系統，^大的特點是運行穩定、安全、可靠。特別適用于以下應用場所，

如：1.變壓器與配電柜的連接；

2.配電柜與配電柜之間的連接；

3.高耗能、大電流需求車間的主干輸電線路。

三相四線空氣母線槽

結構特點

1）適應于大跨距安裝
　體積小、結構緊湊，外殼采用成型機輥壓成先進的斑紋形截型材，增加外殼外表的散熱面，其外殼的式樣猶如兩片散熱片，有較好的散熱性能，而導體與外殼U 形槽緊急吻合，經過壓緊裝配后，具備合理和逾越的機械強度，莫大地增長了其荷重能力，使其具備非凡的支撐強度，可保障連署6m母線核心載重70Kg，撓度個超過15mm,解決廣大跨距場所安裝工法支撐吊裝的困惑。

母線槽可在lm長度內設置2個插口，兩面設置即可達4個，而不影響其支撐強度。

2）安裝便捷快捷
(1)因其設計跨距大，所以安裝支()撐少、接頭數量少，可大幅度增長安裝速度；
(2)采用對接式接頭 連署時只需將連署銅排插人接頭，再擰緊螺栓即可；
(3)體積小、重量輕，便捷安裝。

3）散熱性能好、適應大電流輸送，轉載能力強
（1）斑紋形蓋板在散熱時起到肋板的效用，增大廣散熱面積，且銅排與外殼之間無空氣隔層，熱阻小，熱傳導速度快，減低了銅排的溫升。
（2）接頭采用雙面搭接，使母線槽接頭處銅排搭接面積增大了一倍，減低了接觸電阻及接頭的溫升。

三相四線空氣母線槽

主要特點：

    1、母線外殼采用滾壓成型，體積小，外觀精美，大大增強了母線抗彎強度，載荷能力強，可保證在6米以上大跨距場所安裝。
    2、母線內部絕緣件采用聚碳酸酯高強度工程塑料，提高了母線抗動、熱穩定能力，使其能夠承受較大的電動應力和熱應力。
    3、采用分離空氣絕緣形式，使母線相同安全掙距和爬電距離遠大于標準要求。同時導電排采用交流聚乙烯熱縮套管包覆，從而增強了產品的安全性能。

    4、母線接頭采用對接式單螺栓夾緊結構，安裝方便，大大節省了安裝時間。

母線槽是一種傳輸電流的配電裝置，詳細是利用鋁、銅母線柱制作的一種的金屬槽裝置，用來匯集和分配電力的載體，所以又稱匯流母線槽。

母線槽按照不同的絕緣方式可以分為高強度插接母線槽、密集絕緣插接母線槽以及空氣式插接母線槽三種形式:根據母線槽的結構以及用途的差異又可以分為空氣絕緣、空氣附加絕緣、密集絕緣、耐火、樹脹絕緣以及滑觸式母線槽;按照母線槽外殼的制作材料又可以分為鋼外殼、鋁合金外殼以及鋼鋁混合外殼母線槽。

它與傳統電纜以及輸電導線比擬較而言，因?yàn)槠潴w積小、容量大以及裝拆快捷等特點在進行大規模的電流輸送時有著非常顯著敏技術上風，并且母線槽中使用了高質量的絕緣材料，進步了供配電系統的安全性、可靠性的同時也延長了母線槽的使用壽命。

空氣式母線槽一般外殼為鋁鎂合金，并且采用整體接地的方式，母線排之間有一定的間隙，利于母線工作中的熱量散發，這也是空氣母線槽一大優點，這樣做的好處是安全性非常好。加上外殼的防腐處理，可以適應一些條件惡劣的腐蝕性環境正常工作�？諝馐侥妇�槽的金屬外殼使得機械強度加強，空氣式母線槽可以更容易的使用不受損傷。

具有足夠的機械強度。表面噴塑，耐腐蝕性好，表面平整，色澤美觀，防腐層附著力強。載流導體采用銅材料符合標準gb5588.2085和gb5588.3-85，與導體接觸的接觸表面進行特殊處理。使連接部分可靠，發熱低，可靠可靠。主線單元、饋線單元、接續單元和變徑單元、膨脹單元、各種折彎單元等。主線單元：主線單元分為主線單元（即無分界線）和連接單元的主線單元。具有相同電流電平的兩個主線路單元具有相同的基本結構和外部尺寸，便于連接兩條主線。進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，形成一套完整的母線槽和電纜連接部分

三相四線空氣母線槽極為安全可靠

■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉并加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。

■ 插接箱插接時無需切斷電源，因?yàn)榈鼐�總是先接上、后斷開。
