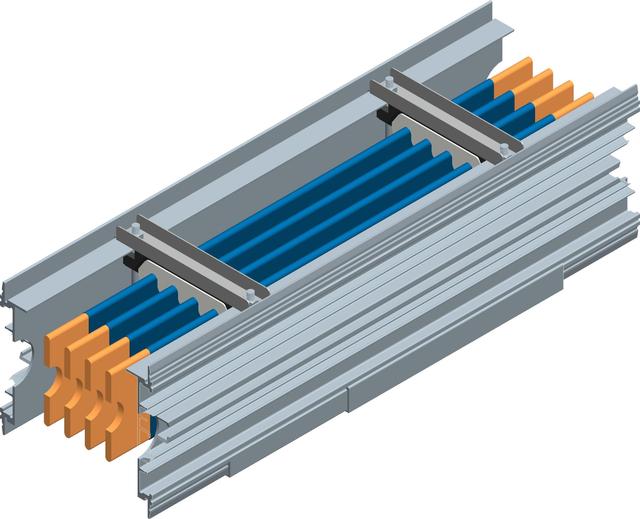

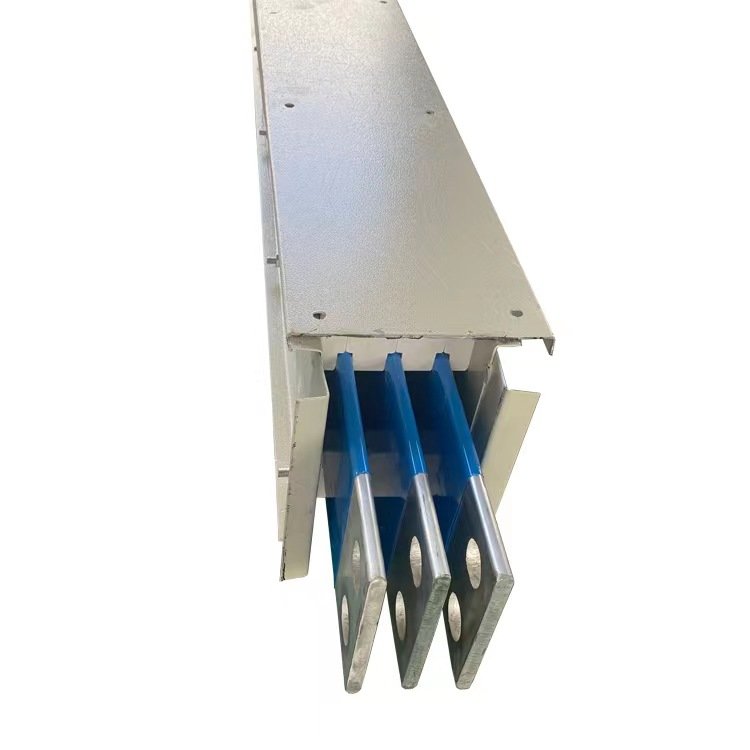

BMC-1800A空氣型母線槽

BMC-1800A空氣型母線槽在可以不計附加集中載荷的場合、封閉式母線槽規格較小時，支、吊架 間距可放寬到2.5m。大跨距空氣絕緣型封閉母線槽的支、吊架間距(3m～6m)，應按對應的允許均布載荷及變形量圖計算。在封閉式母線槽直線上，離直線段與非直線段(彎通和變徑直徑)連接處300～600m處應設吊、支架。當(彎通)彎曲半徑大于300mm時，在非直線段中部應增設一個支、吊架。

離空氣絕緣型封閉母線槽終端200～300mm處，過伸縮縫之前和之后約200mm處，直線段超過30m處的補償裝置前和后200mm處應設支、吊架。封閉式母線槽的支、吊架有多種類型:立柱和托臂，立柱有用工字鋼、T型鋼、槽鋼和角鋼制造的，也有用薄鋼板制造的異型立柱，一般都由封閉式母線槽制造廠與封閉式母線槽配套提供。在許多場合采用非定型的一字型、L型和門型等支吊架，密集型封閉母線槽廠家，一字型、L型支架可用槽鋼、角鋼制作，門型吊架可用槽鋼、角鋼、C型鋼制作，載荷輕的封閉式母線槽，其門型吊架的吊桿可用園鋼制作。

母線槽的外殼選用應滿足機械負載的要求，空氣絕緣型封閉母線槽，外殼相互連接部件間可采用焊接或螺栓連接，但對用螺栓連接的外殼應保證電氣的連續性，使用緊固件應有良好的鍍層，外殼表面應覆蓋耐熱阻燃涂層，涂層可防大氣腐蝕，涂層應均勻一致、整潔美觀、無起泡、裂紋等缺陷。封閉式密集型母線應作為通過型式試驗低壓成套開關設備和控制設備，封閉式母線的結構可靠、安裝方便、維護容易，同時能承受標準規定的機械、電和熱應力的材料構成，材料應進行靜電噴涂表面處理。外殼材料為鋁鎂合金的板材厚度要求≥4.5mm，為冷軋鍍鋅鋼板的板材厚度≥2.5mm。

■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因?yàn)榈鼐�總是先接上、后斷開。

布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。



■ 產品符合IEC產品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

■ 母線槽根據表（1）的數據通過動、熱穩定試驗，且試驗后母線呈無可覺察的^變形。

母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在的潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，1500母線槽，檢查有無異物進入母線槽內部。

BMC-1800A空氣型母線槽****影響母線槽正常運行的不利因素，如滴水、導電粉塵、熱源等。

檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

1、不要過多堆砌。不要為了節省空間，使用隔離措施就沒有限度的堆砌存儲，這樣做的后果對使用性能及構造造成一些損壞，浪費資源。

2、防止陽光暴曬。對于母線槽的使用性能造成很大的影響是直接的陽光暴曬，避免在強烈的日光下，這樣會對母線槽造成損壞而影響我們的正常使用，所以存放的時候要盡量避免將其堆放在室外。

3、根據耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響云母運行過程中熱量的散發。

產品參數：

1、  能保證在額定電流及110%的額定電壓下長期正常工作。

2、  防護等級為IP40。

3、  在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、  母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、  母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、  插接箱與母線槽的拔插次數不少于200次。

1.須對照?qǐng)D紙，按序號順序進行連接。

2.在吊裝時要墊硬紙或木板，以防母線槽表面被破壞或變形。

3.邊安裝邊測試絕緣電阻，以免出現不正常時整段線路的檢查的拆卸。

4.安裝未完成前，連接終端應有防水，防塵措施。

5.接頭處安裝后須將螺栓擰緊。

6.對防護等級為IP54的母線槽在接頭安裝時，須在鋁蓋兩邊、螺栓孔周圍、密封墊圈底部、側面鋁蓋上沿周邊處涂上硅膠。

7.母線槽數排并安裝時，空氣絕緣型封閉母線槽，為確保散熱和方便安裝，其間較小間距150mm，如其上有插接箱時應保證插接箱之間有50mm間距。母線槽安裝穿過墻壁或樓層板時其接頭中心距墻或樓層板間距至少為300mm。

8.母線槽穿過防火墻及防火板時，低壓封閉式母線槽，應采取防水隔離措施。

9.吊架之間距離為2米，大跨度母線槽為6米。

10.水平安裝時，距離地面高度不應小于2.2；垂直安裝時，距地面1.8m以下部分應采用防止機械損傷措施（豎井內除外）

11.垂直安裝的母線槽在樓板處用彈簧支架固定并調節彈簧，使之保證垂直度。末端懸空時應采用支架固定；樓層高于4m時，中間也應采用支架固定。12.垂直安裝時，長度不超過40m應安裝伸縮節，如每層都有插接箱，長度超過90m時應安裝伸縮節。
