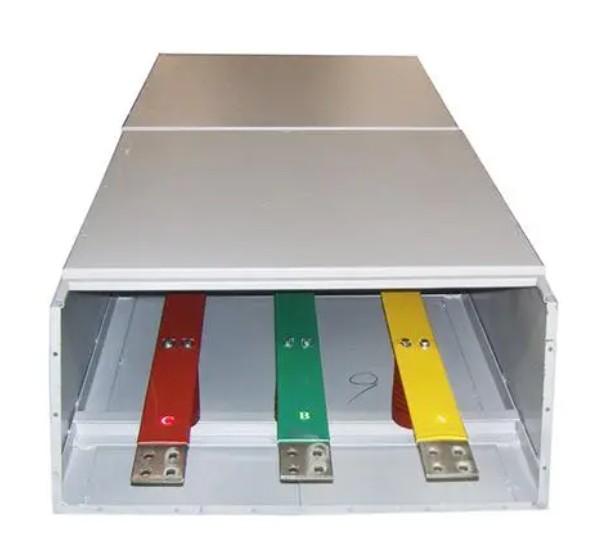

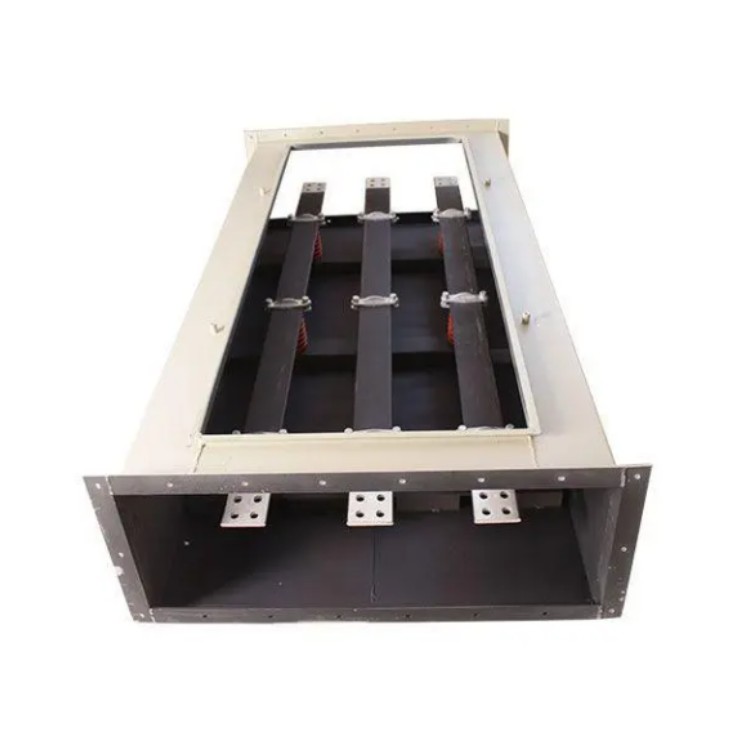

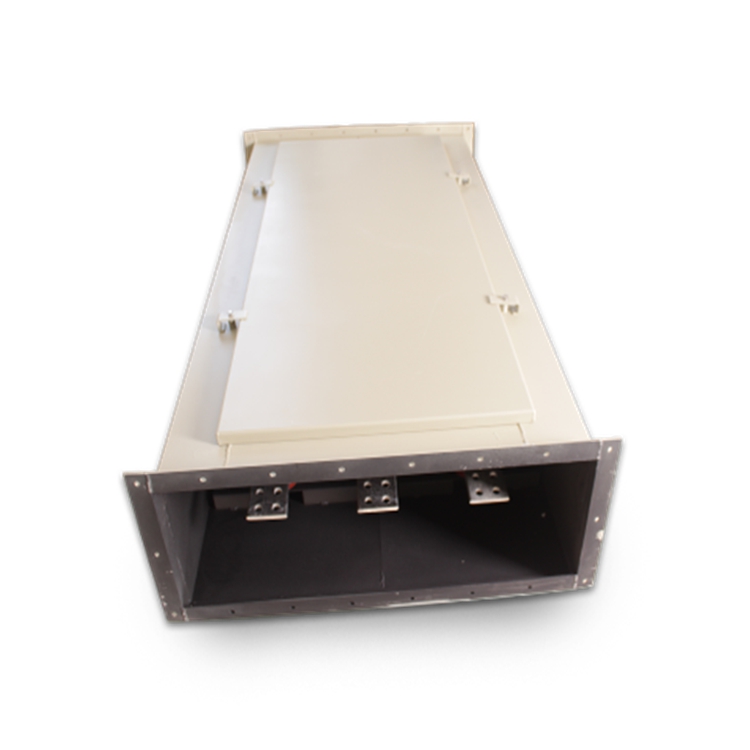

高壓共箱母線

產品簡介：
•該系列母線檣具有優良的抗短路性能，由于典有鋁(或弱磁鋼板>外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，滅小電 能損耗，提高載流****，減輕電動力。

•該系列母線槽結構先進，安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。
•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到顯著提高。
•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由于基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。
•為了解決變壓器、發電機及配電柜運行時產生的屏動對母線榷的負面影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對于母線槽本體，在系統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。
•母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在母線槽外表面噴涂淺灰色油漆來減少對可見光的吸收：在母線槽內表面噴涂黑色油漆來加強 內部熱霣對外殼的輻射，同時防止電暈。
•為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內母線檑完全隔離；垂直安裝時.法蘭在內.水平安裝 時，法蘭在外。
•為了提高母線檣的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，所有接頭全部采用鍍銀處理，使其接頭 允許溫升提高到65K,大大高于正常工怍時溫升。
.為了使母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35-135HZ),并使作用于母線上的電動力減小，合理地確定絕緣子 間的跨距，選擇絕繚子的型號、規格及強度等級。
•為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與母線槽的連接出口處設置密封式觀察窗，通過示溫貼片或遠紅外線測湛裝置來直接測置溫 度，監視母線系統的運行情況。

•為方便用戶，可以根據用戶需要，在發電機出口處以及勵磁變壓器的一次側裝入電流互感器，方便用戶檢測電流。

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C"型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建筑物的實際用電負荷，并考慮到周圍環境溫度的影響，還要留有余量。

采用了高強度、高性能的DMC絕緣支塊夾緊式結構，具有良好的負載性能和動熱穩定性；過載能力強、溫升低。高壓母線槽采取封閉式封裝，可以大大減少停電檢修次數，在輸送較大電流時，可用雙拼、三拼高壓電纜所帶來的因電流分配不平衡而引起的故障。

設備主要控制系統：

1、點火控制系統;

2、收集塔及煙裝置；

3、燃?xì)饬髁靠刂葡到y(tǒng);

4、煙霧濃度測量系統;（選配）

5、測溫控制系統;

6、延燃控制；

1、功用方面

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關于電纜來講，高壓共箱母線槽批發，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。而且其 “集膚效應"嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方面

母線由許多段構成，每一段長度既短且輕。因而，設備時只需求少量幾人就能huo絡完畢。母線有許多規范的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治"計劃能夠減少電氣空間，然后騰出更多的空間作為商業用途，如租借或作為公共場所。關于設備電纜來講，則是一項艱難的作業。由于，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，高壓共箱母線槽，受制于電纜的曲折半徑，需求更多的設備空間。

主要配置 ：

1、304不銹鋼燃燒箱一個；

2、控制箱主機一個；

3、煙霧收集裝置一套；

4、冷卻塔一個；

5、鋼梯三套；

6、黃銅噴燈一個；

7、噴燈位置調節車一個；

8、控制工控機一套；

9、流量傳感器四套；

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

安全可靠

母線導體選用高強度大爬距絕緣子支撐，使系統具有較高的抗短路電動性能，合理的絕緣子支撐間距的設置，充分避免了系統共振的尨險，全連續外殼并多 點接地方式杜絕了人身觸電危險。

溫升低

母線外殼采用鋁合金或弱磁材料可避免感應渦流發熱，降低其溫升，同時提高了散熱性能，導體接頭表面采用鍍銀處理，降低了接觸電阻，使導體接頭處擁 有較小的溫升，提高了導電性能。

防護等級離，運行維護方便母線外殼防護等級達IP54,可****外界潮氣、灰塵及外物引起的接地故障。在系統兩端或重要部位可設置觀察窗、溫度瞀示標記、 或測溫遠程監控裝置等，運行維護方便。
