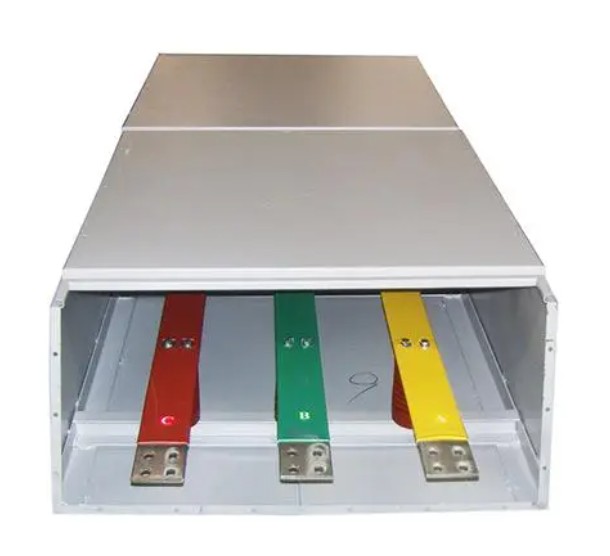

共箱型絕緣母線

共箱型絕緣母線是由金屬板為保護外殼，導電排，高壓封閉母線槽絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。按用途母線槽一般由始端母線槽，直通母線槽(分帶插孔和不帶插孔兩種)，L型垂直(水平)彎通母線，T型垂直(水平)三通母線，z型垂直(水平)偏置母線，十型垂直(水平)四通母線，膨脹母線槽，變?nèi)菽妇�槽，調節母線槽，終端封頭，始(終)端接線箱，插接箱，母線槽有關附件及緊固裝置等組成。母線槽的類型有很多種，但通常按其絕緣方式可分為四種:空氣型插接母線槽，密集型插接母線槽，空氣絕緣型插接母線槽和高強式插接母線槽。

主要特點：

1、測量程序自定義

2、可預先設定各項測試值和極限報警值

3、能自動用聲光判定被測物是否合格

1、功用方面

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關于電纜來講，高壓共箱母線槽由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。而且其 “集膚效應”嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方面

母線由許多段構成，每一段長度既短且輕。因而，設備時只需求少量幾人就能huo絡完畢。母線有許多規范的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治”計劃能夠減少電氣空間，然后騰出更多的空間作為商業用途，如租借或作為公共場所。關于設備電纜來講，則是一項艱難的作業。由于，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，受制于電纜的曲折半徑，需求更多的設備空間。

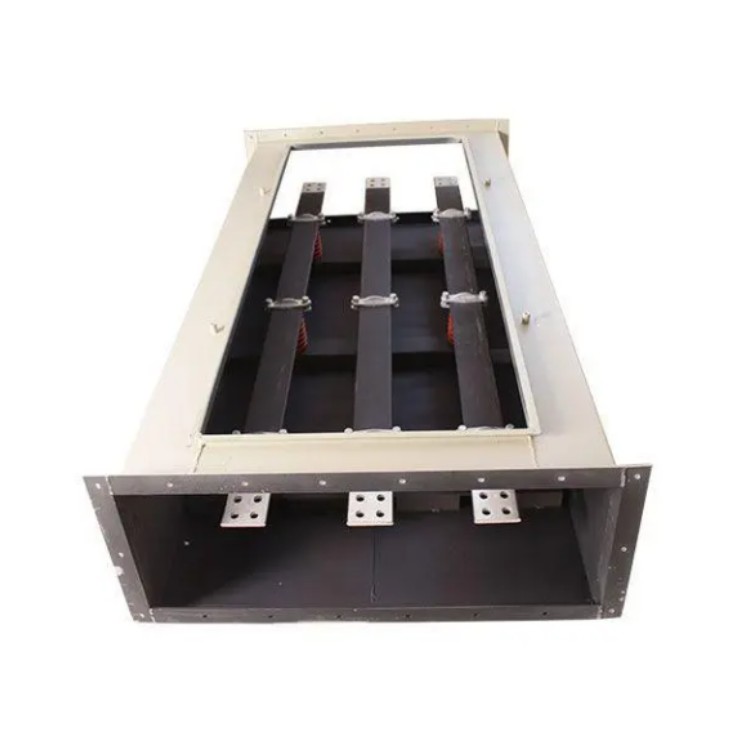

共箱型絕緣母線

性能：
     1) 該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

    2) 該系列母線槽結構，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

    3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

    4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

    5) 為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定后期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然后相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之后把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。
