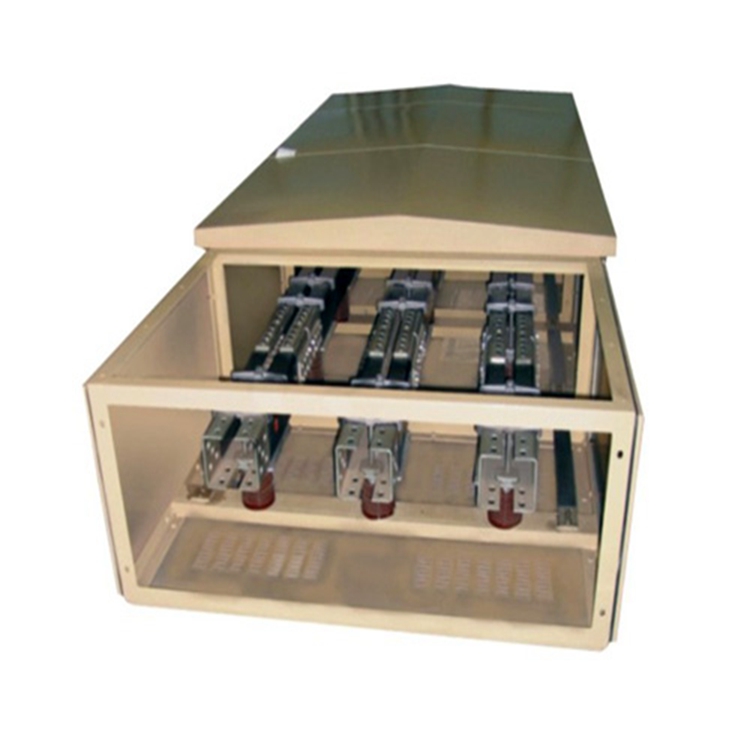

5000A高壓共箱母線槽

5000A高壓共箱母線槽

主要特點：

    1、外殼采用鋁合金擠壓成型，外形美觀，不易積灰，鋁合金外殼采用電泳氧化，耐化學介質，腐蝕性能好。
    2、鋁合金外殼特殊中空結構，增大散熱面積和強度，并形成隔磁，減少蝸流損耗，防護等級為1P54。
    3、引進橡膠絕緣材料一次模壓成型，絕緣等級為F級。
    4、采用具有自動補償?shù)倪B接和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

1.相對于普通導線連線系統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線系統比一般導線布線更加方便。

3.因為母線母線系統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此系統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通�？梢噪S時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個系統中可用于上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位于沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.系統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

由金屬板為保護外殼，導電排，高壓封閉母線槽絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。按用途母線槽一般由始端母線槽，直通母線槽(分帶插孔和不帶插孔兩種)，L型垂直(水平)彎通母線，T型垂直(水平)三通母線，z型垂直(水平)偏置母線，十型垂直(水平)四通母線，膨脹母線槽，變?nèi)菽妇�槽調節母線槽，終端封頭，始(終)端接線箱，插接箱，母線槽有關附件及緊固裝置等組成。母線槽安裝環境往往不是潔凈場所，因此安裝時須防止建筑垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者須分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

所連接元件的溫升(例如:保護器件，電子儀器等)應符合其相關的標準。

注：帶有熔斷器或熔斷器組合開關的分接單元按照GB/T 13539用具有相等功率損耗的熔斷器和熔1}進行試驗，并記錄在試驗報告中。帶熔絲分接單元的額定電流根據分接單元熔絲的電流值給出。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件

5 由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求

6 外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化并杜絕人身觸電危險

5000A高壓共箱母線槽

結構強度和特性

關于母線槽有很多知識點。下面介紹一下它的結構和特點，對我們掌握母線槽及其應用有很大幫助。

整體結構強度的設計，既要承受故障情況下電力和熱應力的效用而不產生變形，又要保證與帶電導體有足夠的電氣間隙和爬電距離，保證在正常和重機械負荷效用情況下處于辦公狀態。

從結構上分析:母線槽采用銅排或鋁作為導體，電流容量大，電氣機械性能好。此外，它采用金屬槽作為外殼，可靠性高，使用壽命長。與傳統配電相比，設備占地面積明顯減少，外觀美觀，非常有利于大型建筑的施工和配電。

母線槽包裹有阻燃交聯聚乙烯熱收縮套管，絕緣性能強，遇火不釋放有毒氣體。

母線槽插件接口靈活方便，可設置大量插座，通用性強。調整電氣設備位置時，不需要改變供電系統。
