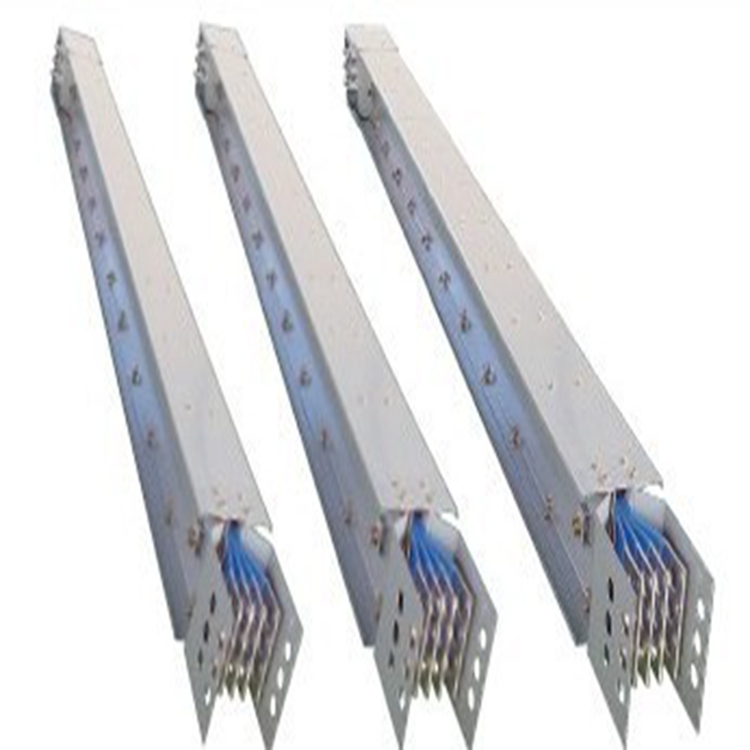

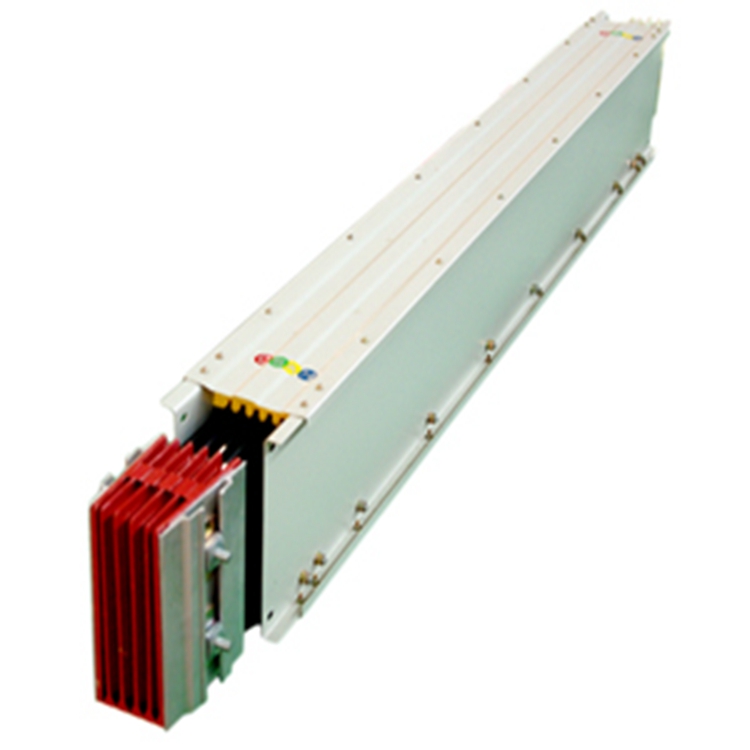

2200A瓦楞型母線槽

母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。金展電氣低壓母線槽等各種母線槽由自己工廠成套生產，質量有保證，有極好的絕緣系統，能****杜絕人身觸電危險。后期運行維護工作量小，可以隨意設置分支單元，從而實現方便的配電。

2200A瓦楞型母線槽導電性能優異：鋁合金矩形導體，表面經復合鍍層處理，提高了性能；接頭鍍銀（鍍錫）處理，降低接觸電阻 提高電能質量：鋁合金及鋼鋁混合型外殼，機械強度高，散熱性能優異，無渦流損耗

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽系統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。定期母線槽系統表面積塵，確保散熱良好。

功能指標：

（1）運用環境溫度

    可在特別環境下長時間運用，如溫度高至100℃、低至－50℃的環境溫度下長時間作業。高分子樹脂資料在高溫下往往會快速老化降解，規劃人員用高溫熱穩定型的特別樹脂資料大大延緩了運用的壽數，確保了產品的穩定性。

（2）大氣條件

可在戶內、野外任何大氣條件下長時間作業，抗沙塵暴、抗暴雨、抗腐蝕、并且母線槽本體不受海拔高度限制。

2200A瓦楞型母線槽在戶外的施工環境中安裝使用母線槽的時候，我們不僅要考慮到相關的腐蝕性方面的破壞因素，同時對于溫度氣候的差異我們也是需要同時予以考慮的。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，從而能夠實現母線槽的耐溫差性能優化。

具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。要熟練掌握低壓母線槽(以下簡稱母線槽)安裝知識，先要了解母線槽的分類和電流等級，在現場安裝中母線槽產品按結構特點分類主要有空氣型和密集型母線槽;按導體分類主要有銅導體母線槽、鋁導體母線槽和覆銅鋁母線槽;按外殼材料分類主要有鋼殼母線槽和鋁合金外殼母線槽。在很多的施工作業中，母線槽的使用是相當?shù)膹V泛的，因此對于母線槽的制作工藝上面，我們應該要了解一下有哪些注意事項。

1.母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地面安裝高度不小于2.2m，吊桿應有調節水平的技術措施。

2.垂直敷設時距地面1.8m以上，安裝支架應與通道側板配鉆孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，額定電壓380V。該產品耐火時間有60分鐘、90分鐘、120分鐘、180分鐘種類，當溫度達到920～1050℃的高溫時才會燃燒，滿負荷運行可達8小時以上。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
  6、插接箱與母線槽的拔插次數不少于200次。

薄鋼板制作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然后將立柱用鍍鋅螺栓連接固定在底板上。固定支吊架前，****知道墻體、樓(平)頂、鋼架本身的強度，能否承受封閉式母線槽、電纜和電線的重量和集中附加載荷。

為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能完全防止短路出現的可能性。空氣型母線槽或雙重絕緣母線槽，幾乎不存在短路的可能，但存在煙囪效應。 母線槽的母線間有可靠的絕緣距離，母線毛刺不可能引發短路，因此，其安全性遠大于密集型母線槽母線槽采用真空澆注不存在空氣間隙，全部母線用樹脂澆注成一體，因此不存在煙囪效應和導熱間隙。

母線槽的防護等級并非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電柜的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方面考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽系統可用于大負荷供電，如汽車制造廠、電機制造業中的電焊線、工業用電爐，以及高層建筑的供電等。
