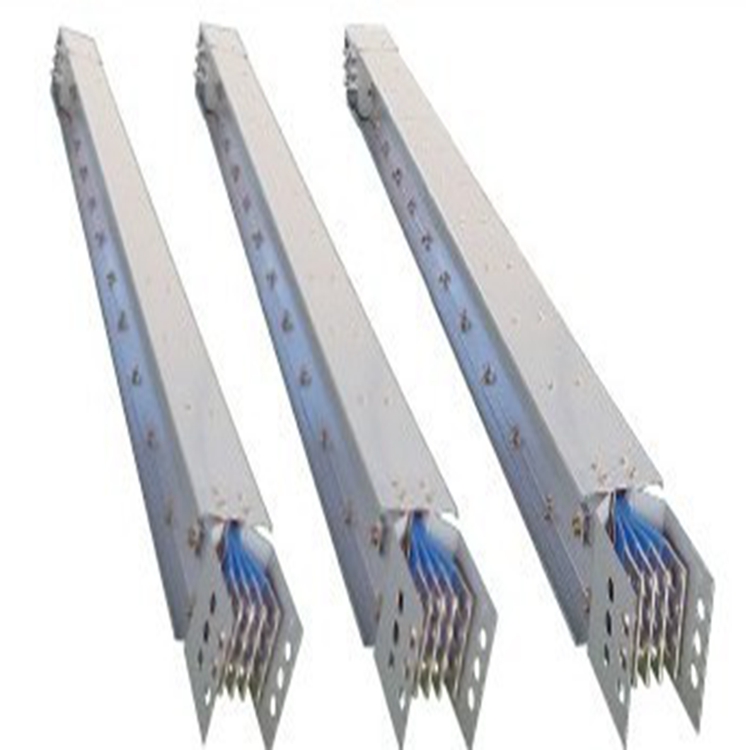

1500A高低壓瓦楞型母線槽

1500A高低壓瓦楞型母線槽

1.母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，兩支架間距≯2500㎜， 垂直安裝間距≯3600㎜；水平安裝時距地面安裝高度不小于2.2m，吊桿應有調節水平的技術措施。

2.垂直敷設時距地面1.8m以上，安裝支架應與通道側板配鉆孔，采用M6-M8螺栓緊固。母線的 拐彎處以及與插接箱的連接處應加支架。 支架成排安裝時支架成排安裝時應排列整齊間距均勻。 當母線的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固 定，膨脹螺栓應加平光墊片和彈簧墊片。

溫升與集膚效應不無關系。

在導體的內部，電阻產生的熱量不易散發，溫度較高，價和電子運轉的速率高，線路不是很扁平，這樣就導致了電子通路相對窄小，電阻就高。在導體的表面，散熱快、溫度低，價和電子運轉的速率低，線路扁平，這樣就導致了電子通路相對寬大，而故導體表面電阻小，電子運行較快，這也是電流集膚的原因之一。

硅橡膠耐腐蝕性能也好，瓦楞型母線槽供應商，對于低濃度的酸、堿、鹽的耐受性能較好，如在10%的硫酸中常溫浸漬7天，體積和重量變化都小于1%，拉斷力和斷裂伸長率基本沒有變化。外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。在確保到位后使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽系統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。母線槽使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。 當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽3150母線槽免受損壞。當?shù)跹b2500A以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。 母線槽在連接母線槽前要檢查接觸表面或絕緣材料是否受到損壞， 同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔干凈。

1500A高低壓瓦楞型母線槽

1）適合于大跨距安裝

該系列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截面型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩面設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。

3）散熱性能好，適合大電流輸送，過載能力強

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

  6、插接箱與母線槽的拔插次數不少于200次。
