900A低壓瓦楞型母線槽

簡介

900A低壓瓦楞型母線槽廣范應用于各種場所，表面具有抗腐蝕性能強，適用于交流三相四線、三相五線制，頻率50-60Hz，額定工作電壓至660V，額定工作電流250A-5000A的供配電系統。

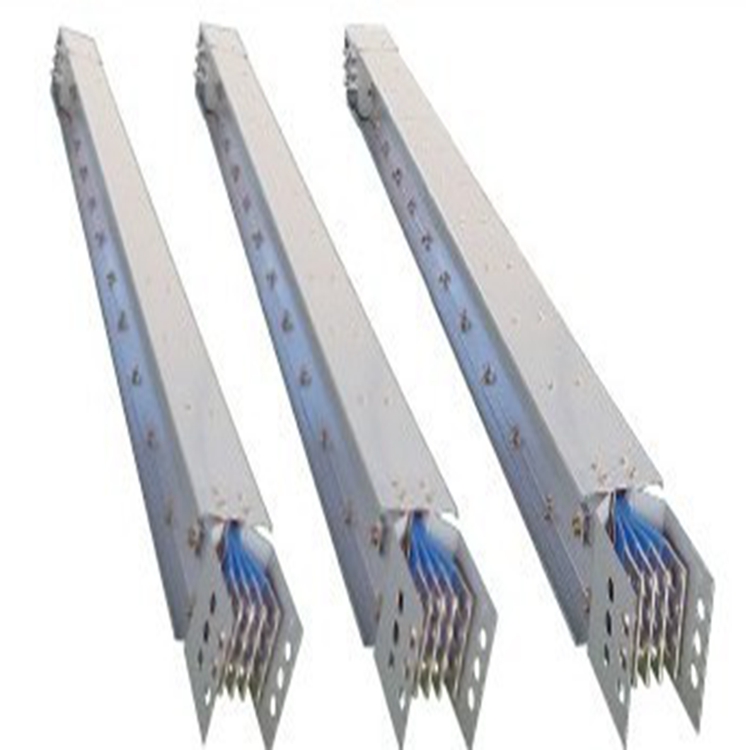

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

無螺釘組裝技術

外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由于外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

而母線槽常用的額定電流等級主要有100A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。母線槽的位置確定：在高層建筑中，低壓母線槽廠家，母線槽主要垂直安裝在電氣豎井間，由于空間小，測繪時首先要考慮安裝位置，靠墻一側距離要留出安裝作業空間，一般大于100mm;平面位置要對豎井內安裝的電纜橋架和其它管道綜合考慮;豎井載電流范圍上：目前電纜只能做到1000mm2截面積，絕緣型母線槽，額定電流1600A，母線槽，但這種大規格電纜因為體積及重量過大很少應用到工程中，工程中一般都選用400mm2及以下規格電纜進行配電，這就要求很多根電纜同時供電，而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本*的。

 900A低壓瓦楞型母線槽由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面****比密集絕緣插接母線槽大。

當母線槽發生短路時，就有比正常工作電流大很多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗母線承受短路電流作用的能力，即校驗母線的動穩定性和熱穩定性。關于短路電流的計算，可參閱有關書籍。大體說來，它由工頻的交流分量和直流衰減分量組成，其中交流分量又包含次暫態衰減、暫態衰減和穩態三個分量，并由系統中的線路、變壓器和發電機等的綜合參數以及發電機的自動勵磁調節器決定，直流衰減分量是伴隨交流分量產生的自由分量，瓦楞型母線槽由交流分量的初相角（即短路初瞬間的相角）和系統的綜合電磁特性決定。傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
  6、插接箱與母線槽的拔插次數不少于200次。
