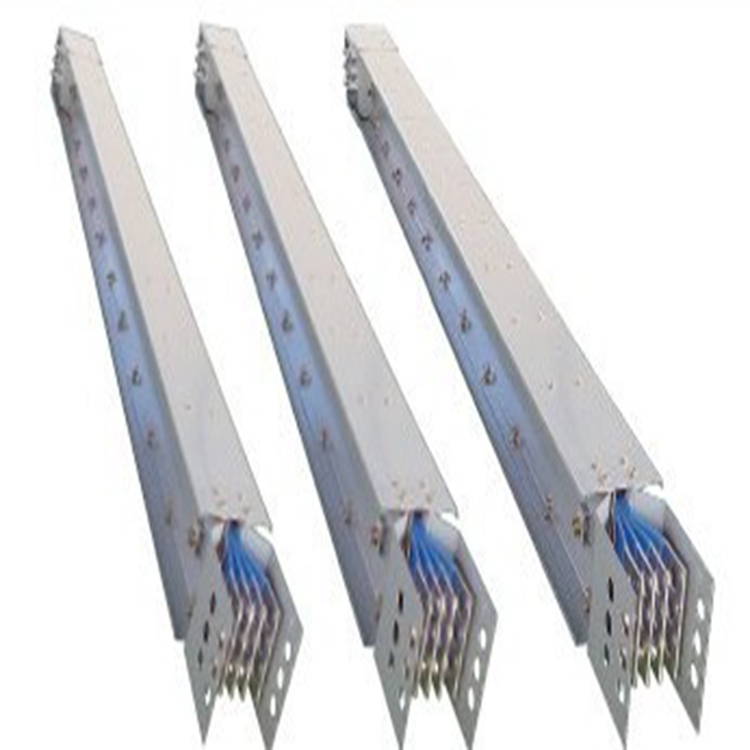

6300A/5P高壓絕緣瓦楞型母線槽

6300A/5P高壓絕緣瓦楞型母線槽

1.母線槽垂直安裝時，接頭距地面垂直距離不應小于0.6m；

2.母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大于3.6m；單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。JY瓦楞型母線槽600A

3.母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。

4.母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。

5.兩條垂直相鄰安裝的母線槽，邊間距不應小于0.1m。

6.母線槽垂直安裝時，應先將彈簧支架安裝于母線槽上，再將母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層后，由上向下逐層松開螺母，使母線槽重量自然承載于支架彈簧上。母線槽連接緊固后，其彎曲度不大于1度。

可靠的絕緣方式 導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC 材料壓制的絕緣墊塊，三重絕緣母線槽，保證母線槽的絕緣*， 尤其在潮濕的環境下使用更顯其優越性。大跨度設計 直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制， 能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。 安裝方便 由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為因此倒相很容易，安裝方便。母線承受這種短路熱效應的能力稱為短路熱穩定。

6300A/5P高壓絕緣瓦楞型母線槽

功能指標：

（1）運用環境溫度

    可在特別環境下長時間運用，如溫度高至100℃、低至－50℃的環境溫度下長時間作業。高分子樹脂資料在高溫下往往會快速老化降解，規劃人員用高溫?zé)岱�(wěn)定型的特別樹脂資料大大延緩了運用的壽數，確保了產品的穩定性。

（2）大氣條件

可在戶內、野外任何大氣條件下長時間作業，抗沙塵暴、抗暴雨、抗腐蝕、并且母線槽本體不受海拔高度限制。

在戶外的施工環境中安裝使用母線槽的時候，我們不僅要考慮到相關的腐蝕性方面的破壞因素，同時對于溫度氣候的差異我們也是需要同時予以考慮的。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，從而能夠?qū)崿F(xiàn)母線槽的耐溫差性能優化。

具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。要熟練掌握低壓母線槽(以下簡稱母線槽)安裝知識，先要了解母線槽的分類和電流等級，在現場安裝中母線槽產品按結構特點分類主要有空氣型和密集型母線槽;按導體分類主要有銅導體母線槽、鋁導體母線槽和覆銅鋁母線槽;按外殼材料分類主要有鋼殼母線槽和鋁合金外殼母線槽。在很多的施工作業中，母線槽的使用是相當?shù)膹V泛的，因此對于母線槽的制作工藝上面，我們應該要了解一下有哪些注意事項。

（3）污染等級

    母線槽本體可在有爆破或火災風險的場所，或有化學污染的場所；污染等級4的環境中長時間運用。船廠碼頭等當?shù)刈贤饩�十分激烈，瓦楞式母線槽選用了高科技的特別資料能****地吸收紫外線，確保了復合資料的穩定性

無螺釘組裝技術

母線槽主要垂直安裝在電氣豎井間，由于空間小，測繪時首先要考慮安裝位置，靠墻一側距離要留出安裝作業空間，一般大于100mm;平面位置要對豎井內安裝的電纜橋架和其它管道綜合考慮;豎井載電流范圍上：目前電纜只能做到1000mm2截面積，絕緣型母線槽，額定電流1600A，母線槽，但這種大規格電纜因?yàn)轶w積及重量過大很少應用到工程中，工程中一般都選用400mm2及以下規格電纜進行配電，這就要求很多根電纜同時供電，而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
  6、插接箱與母線槽的拔插次數不少于200次。
