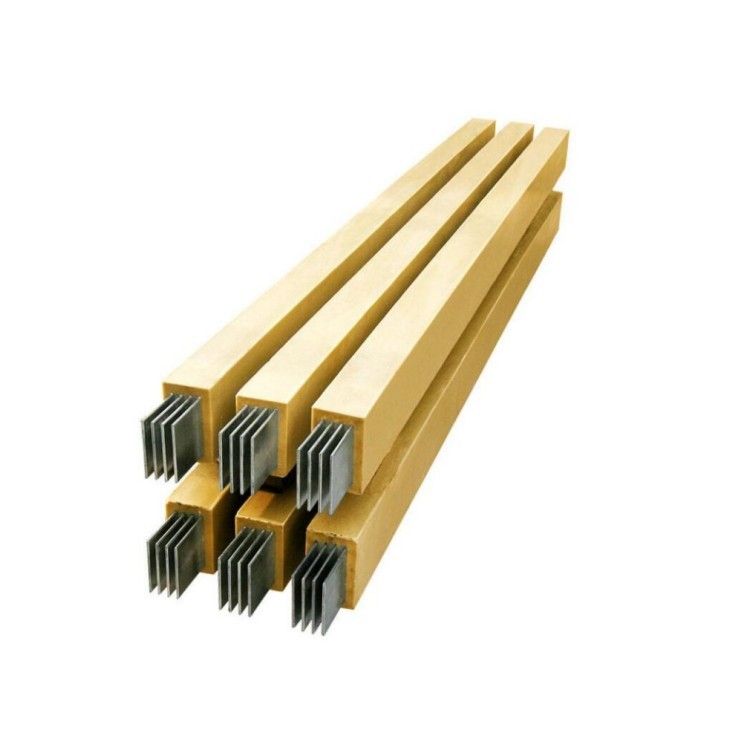

環氧樹脂澆筑式絕緣母線槽

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，低壓母線槽，而且母線槽可以在任意位置預留插口分支極其方便，母線槽，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

 連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

1.母線槽的防腐蝕性。很多的施工作業都是需要在戶外完成的，而這樣的環境中必然又是會存在很多的腐蝕性物質的，比如雨水中的酸性成分所具有的侵蝕性，所以說在研制母線槽的時候，對于這些方面的事項我們也是需要一并考慮到的，這樣才能夠?yàn)槲覀兊膶?shí)際使用帶來相應的性能保證。在選擇相關的防腐涂料的時候，我們也是需要結合相應的使用環境來考慮的，并且在處理工藝上予以對應的技術實現。

2.母線槽的耐溫差性能。在戶外的施工環境中安裝使用母線槽的時候，不僅要考慮到相關的腐蝕性方面的破壞因素，同時對于溫度氣候的差異我們也是需要同時予以考慮的。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，從而能夠更好的實現母線槽的耐溫差性能優化。

外殼的對接

1、要求母線與外殼應同心，其誤差不得超過5mm，母線段與母線段連接時兩相鄰段母線及母 線外殼應對齊，連接后不得使母線及母線外 受到機械應力。

2、在母線槽整體安裝前**** 做絕緣試驗，用2500V兆歐表測量相間、相殼之間、各個功能單元的絕緣電阻，其絕緣電阻不得 小于20MΩ。

3、安裝人員要認真對照母線槽系統圖， 檢查所有母線的規格、 型號避免盲目安裝， 造成返工影響施工安裝質量。

施工準備

材料到場開箱驗收包裝及密封應良好、規格型號正確；附件、 備件齊全。并且抽查母線測試絕緣電阻不小于2M歐。

母線段與段連接，所有接頭處先清潔后連接。連接后不可再受到機械應力，以免受力變形，影響導電。

母線與母線連接時，中間使用連接器連接，安裝連接器時需把接頭螺栓的外部端頭擰斷，此時接頭螺栓的扭矩設定為70（+-6）Nm；一般電盤銅牌與法蘭連接用相同載流量的軟銅帶連接，軟銅帶要鍍鋅處理。

1.檢測銅層截面的辦法是：找一塊樣品，稱一下重量，計算樣品體積，算出比重通常應按長期工作電流選擇母線截面。并按通過短路電纜條件下，校驗?zāi)妇�(xiàn)槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。一般情況下，高壓母線槽，直流供電系統由交流屏、整流屏、直流屏組成。采用封閉母線槽后，需對常規直流供電系統進行調整：在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；在電力機房直流供電系統中安裝一架母聯屏，其功能為母線輸出，其柜體內不設置輸出回路；采用封閉母線槽將直流分屏與母聯屏連接；交換機房的直流列頭柜取電均引自本機房?jī)?nèi)的直流分屏。是封閉母線中防護等級較高的一種，防護等級可達到IP68，其中主要特點是有著防水性能（可安裝在戶外、隧道、橋梁、電纜溝）；澆注母線有著*的防腐性能（廣泛適用于化工期企業等高腐蝕的環境中）；澆注母線具有一定的防火性能（可應用于消防安全要求高的場合，澆注母線材料環氧樹脂有著耐火極*長性能可高穩定）；澆注母線有著一定的防爆性能（環氧樹脂澆注的外殼適用于各種危險的環境）

室外防水：


　　母線槽安裝在室外時，就須要思考母線槽的防水。在運用中進水，必然導致絕緣下降，長時間運轉會形成短路，焚毀母線槽，在這種情況下要采納防護辦法。


　　注意事項：


　　1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。


　　2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。


　　3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?/span>


　　4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意


　　一般設計在室內使用,空氣中的濕度對母線槽的運行不會造成影響,但母線槽在使用中進水,勢必引起絕緣降低,長期運行會造成短路,燒毀母線槽。因此對于可能造成母線槽進水的安裝方式要采取。


　　不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。全鋁鎂合金外殼密閉設計，防護等級高達IP54；

(1)直線型母線單元


　　直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。


　　(2)始端母線單元


　　始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。


　　(3)膨脹母線單元


　　膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。


　　(4)變徑母線單元


　　環氧樹脂澆筑式絕緣母線槽變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。



　　(5)各種母線彎曲單元


　　環氧樹脂澆筑式絕緣母線槽各種母線彎曲連接單元有L型、T型、Z型、+字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。

1、電流容量可以很大；

2、電壓降很�。�

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大于或等于1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值。

3) 接地系統：符合iec364-5-54對接地系統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。

將高阻抗的特性和比率制動特性?xún)烧呓Y(jié)合，顯著降低了母差回路的負載阻值，較好地保證了區外故障TA飽和不誤動，區內故障正確快速動作。它以電流瞬時值作測量比較，測量元件和差動元件多為集成電路或整流型繼電器，當母線內部故障時，動作速度極快，約為1～3 ms。而在1/4周期以前TA不會飽和，能較好地傳變一次側電流，對TA無特殊要求，澆注防水母線槽工程，TA變比可以不一致。

運行中處理方案的似定

(1)缺陷未處理前，聯系省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一臺臨時排風扇，外部吹風降溫，盡量控制過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，保山母線槽廠，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此電氣技術委員會公布及提倡電匯排(母線槽)以外殼作為接地導體。

適當防護措施。如當母線槽穿越樓層時,由于生產或屋面滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
