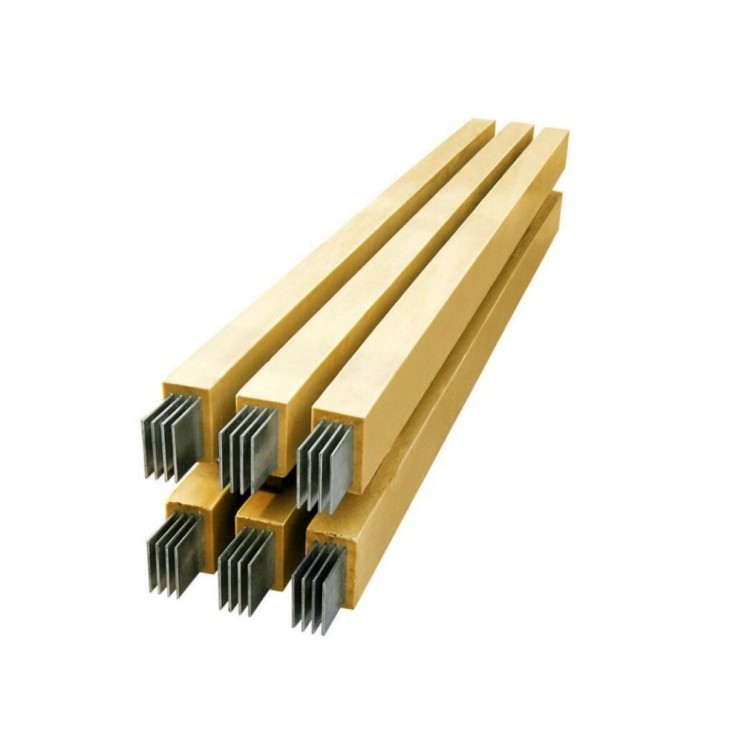

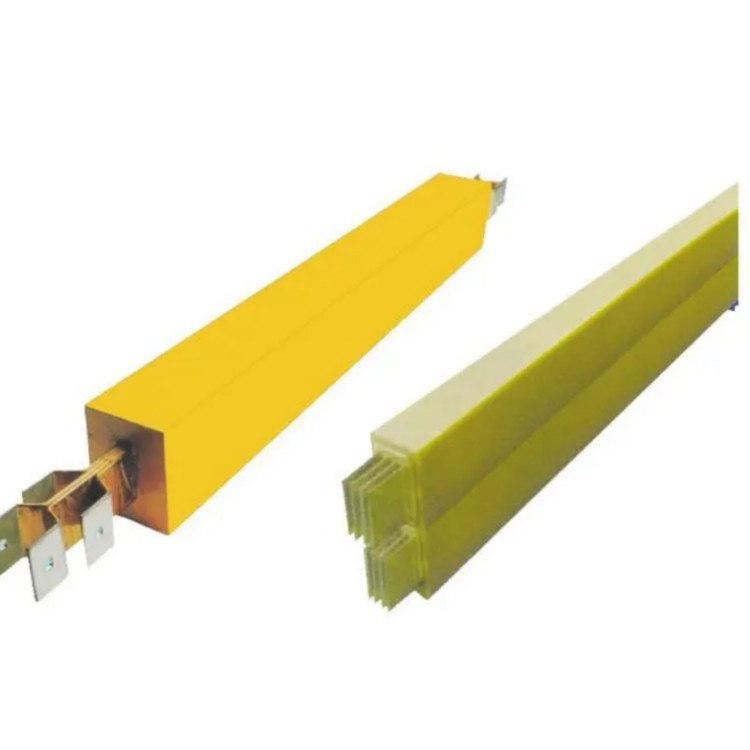

澆筑型防水母線槽

澆筑型防水母線槽產品特點：

1、采用“三明治”密封結構，一般防護等級為IP54。
2、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、母線槽系統在火災發生后，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。
5、采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。全鋁鎂合金外殼密閉設計，防護等級高達IP54；

特性：

（1）單螺栓夾緊端子

 　母線槽設計采用了先進的單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

（2）高防護等級插孔

 　母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛f鎖死，防止了在插口處灰塵和異物的進入，從

而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了****的提高。

（3）外殼（防護殼）級次數

 　母線槽設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

 　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，隆低了阻抗，達到了母線槽經濟輸電。

澆筑型防水母線槽結構功能：

1、 選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，并增加了母線體系的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體系的抗沖擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

――結構設計，使母線系統擁有*的抗短路能力和干線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用于各種長距離惡劣環境運行；
――母線槽整體體積小，并擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平面；且載流量不受任何安裝形式的影響；

――全封閉的外殼設計、無縫隙的緊密結構配置，可豎井安裝的“煙囪效應”

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內組成一個整體的具有電氣連續性的輸配電系統。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，該解決方案已經越來越多應用在運營商機房中。

絕緣隔板組包括有兩塊絕緣外隔板和多塊內隔板，在兩塊絕緣外隔板間平 行設有多塊絕緣內隔板，在兩塊接頭側連板、絕緣隔板組上均設有一個絕緣螺

栓固定孔，絕緣螺栓為絕緣定扭矩螺栓，所述的絕緣定扭矩螺栓穿過接頭側連 板、絕緣外隔板和多塊內隔板上的螺栓固定孔并在兩接頭側連板上絕緣固定，

在接頭側連板與絕緣外隔板間、絕緣外隔板和絕緣內隔板間、以及絕緣內隔板 與絕緣內隔板間設有絕緣套絕緣連接，絕緣套在對應位置處的定扭矩螺栓桿上。

本實用新型的長處是絕緣隔板整體擠壓成型只有原來的65％，定扭矩螺栓，提 高了工作效率，只有中間有螺栓孔的絕緣隔板，進步了安全性。

注意事項：

全封閉樹脂澆注防水母線槽是無金屬外殼母線槽，防水母線槽選用特別配方的復合樹脂和定量特選的混合資料相混合制成高功能的絕緣資料，將銅母線直接澆注密封。不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣資料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不只耐水、耐火、耐腐。

全天候產品，可長時間在零下40°C的環境作業，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中作業，不會發作外殼電腐蝕的現象。****的耐水功能，可長時間水中作業，可在電纜溝內運用，也可埋地敷設。*耐火性，可在950-1000°C的火焰中作業90min以上，堅持線路不中止。

適用范圍：

適用于額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體系。
