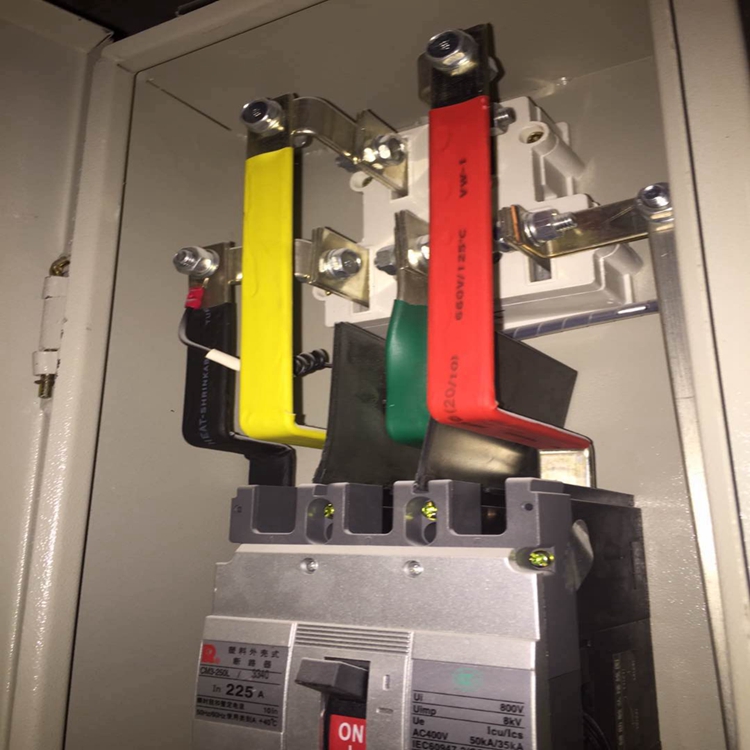

母線槽插接箱可根據用戶配置需求,可在插接箱內安裝3極或4極斷路器對負載進行保護,斷路器可配備西門子3VT或3VL,也可由用戶自行選擇,插接箱通過電纜引出電流給負載進行供電,出線方式靈活,在電纜出線口配置有專門的電纜保護套管,保護管套的直徑可以根據電纜的直徑進行配置.母線無間隙,實現了高密集,具有低阻抗、散熱性快特點,且通用性強,適用于不同導體配置系統。母線系統的插口裝置與導電樁頭之間設有超聲波塑料焊接固定的高彈性橡膠防護墊,防護等級高,確保插接時安全可靠。
應用在大型的供電設備中,可以解決供電不足的情況,尤其是在一些大型工廠的生產生活中,使用母線槽是非常有必要的,所以隨著科技的不發展對位對母線槽的應用會越來越廣泛。
線槽能承受下表規定的額定短路耐受電流和額定峰值耐受電流所產生的熱應力和電動應力,經承受后可覺察變形。絕緣母線為全封閉型,防護等級可達到IP54,全金屬配置的外殼可作為短路接地狠短途徑,較大限度的保護用戶安全操作和使用;標準單元節母線長度≤6米;母線分硬母線和軟母線兩種。硬母線別稱匯流排密閉母線槽,軟母線囊括結合軟母線。
結構:
該裝置的基本構 成包括:
A、手柄操作與插接箱啟閉控制的“滑板-鎖芯"扣 接式聯鎖機構;
B、手柄操作控制斷路器實現分流電路“接通 "或“斷開"的連桿式聯動機構;
C、手柄操作制約母線觸頭 與其插口實現“插接"或“分離"的“活動插腳"式聯動機構。
動力母線采用密集三明治結構,導體之間無空氣間隔,母線系統作為一個整體直接向外散熱,因此散 熱性能好。同時,緊湊小巧的外形節約大量空間,為運 輸、安裝帶來方便。母線槽內沒有連續空間,無空氣流動,避免了煙囪效應,增強安全性。
母線采用銅排或者鋁排,其電流密度大,電阻小,集膚效應小,無須降容使用。電壓降小也就意味著損耗小,z終節約用戶的投資。
使用條件:
1、安裝場地海拔高度不超過2000米。
2、周圍空氣相對溫度不大于90%
3、周圍介質溫度不高于+40℃,不低于-25℃,在24小時內其平均溫度不超過+35℃
4、無危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。
5、沒有雨雪侵襲的地方。(如不能滿足可特殊訂制)
6、密集型絕緣母線槽除上述條件下正常工作外,還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。
母線插接箱施工,母線槽的類型就不斷的在更新?lián)Q代,那么進來,母線槽的類型已經更新了哪些呢?接下來我們就來詳細了解一些,看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直,水平符設時距地面安裝高度不小于2.2m,垂直敷設時距地面1.8m以上,母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻,支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定,墻體、頂板上的支架****用兩條膨脹螺栓固定,膨脹螺栓應加平光墊片和彈簧墊片。母線槽垂直通過頂板敷設時,應在通過的底板上采用槽鋼支撐固定。當封閉式母線槽跨越建筑物的伸縮縫或沉降縫時,采用適應建筑物結構移動的措施,防止母線槽連接處水平移動造成斷裂,影響母線槽的正常供配電。
可溫升卻可能高達危險值,故此應規定溫升極限值,以保障安全運行、壽命長和供電靠得住。 IEC標準對母線槽中關于母線和導線、連署到母線上可移式器件的插接式觸點處的溫升極限值,并沒給出具體數據,只給出下列條件供使役確認: 導電材料的機械強度; 與導體接觸的絕緣材料準許溫升極限; 導體溫度對與其銜接的電器元件影響;對于接插式觸點,接觸材料的性質和外表加工辦理。
母線槽采用標準及結構特點:
1、符合標準GB 7251。2-1997 idt IEC 439-2:1987《低壓成套開關設備和控制設備》第2部分:對母線干線系統(母線槽)的特殊要求。
2、母線采用銅排或鋁排作為導體。
3、標準長度為:2米、3米、4米、5米、6米(特殊情況可根據用戶需求設計)。
4、母線槽設計電流為63A~5000A,(特殊情況可根據用戶需求設計)。
5、插接口單元:具體根據用戶需求設定,擔插接口彼此之間短距離至少要間隔0。8米,
6、膨脹節單元:適應母線槽系統的熱脹冷縮,一般間隔30米應加裝一個膨脹節單元。
7、插接箱:電流等級16A ~500A;超過500A的,考慮用分線箱來代替。
母線槽按絕緣方式,可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。由于母線之間接頭用銅片軟接過渡,在南方天氣潮濕,插接式母線槽價格,接頭之間容易產生氧化,形成接頭與母線接觸不良,使觸頭容易發熱,故在南方極少使用。并且接頭之間體積過大,水平母線段尺寸不一致,外形不夠美觀。密集絕緣插接母線槽(CMC)。其防潮、散熱效果較差。
