固體絕緣管型母線

固體絕緣管型母線隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

1、電氣絕緣性強：管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電廠分布均勻，電氣絕緣性強，可以直接通過電纜溝和電纜夾層。

2、集膚效應低：管形母線的集膚效應系數低，KF≤1，交流電阻小，因而母線的功損耗小，大大提升了母線的導電性能。

3、散熱條件好，溫升低：管形母線為空心導體，母線內經風道能自然形成空氣對流，散熱條件相比常規矩形母線要好。

4、允許應力大，機械強度高：管形母線的允許應力為矩形的4倍，可承受短路電流大，機械強度高，母線支撐跨距大，減少了相應的支柱絕緣子、母線金具、以及土建構架基礎。

5、絕緣材料耐熱系數高：管形母線主絕緣材料采用聚四氟乙烯，可在-250℃~+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、配合其他絕緣材料，產品使用壽命≥20年。

6、抗電器振動能力強：可直接使用母線金屬將管形母線固定在鋼構加上或在混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強抗震動能力。

7、不受環境干擾，可靠性高：管形母線每相是密封屏蔽絕緣，內部無凝露產生，且****了外界潮氣，灰塵以及外物所引起地和相間短路故障，運行具有高度的可靠性。

8、母線架構簡明，布置清晰，安裝方便，維護工作量少。

9、產品一次性安裝使用，終身免維修。

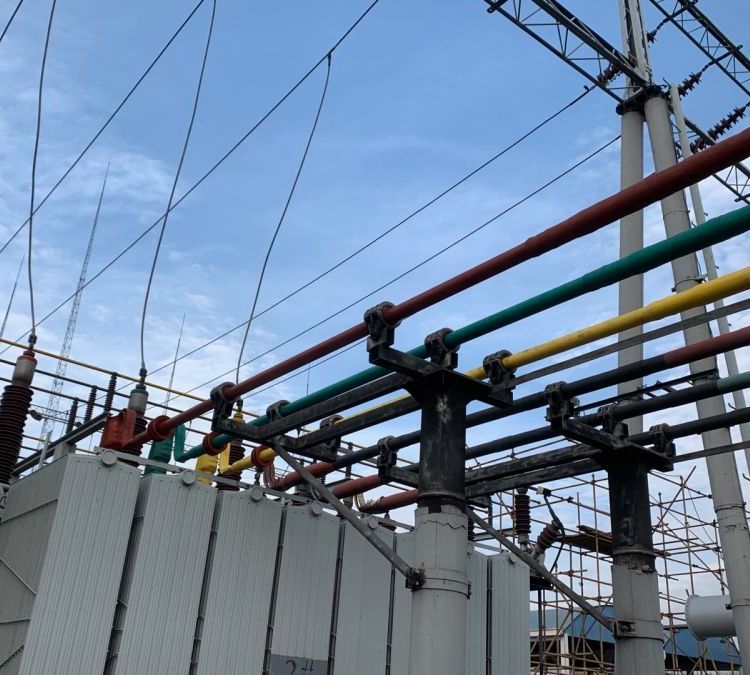

固體絕緣管型母線管型導體一般焊接后架空安裝，采用 的管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

復合屏蔽管型絕緣母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距可達8米。散熱好、溫升低

復合屏蔽管型絕緣母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件相比常規母線要好。損耗低

復合屏蔽管型絕緣母線的外形決定了其表面集膚效應系數低，Kf≤1，交流電阻小，因而母線的功率損失小。復合屏蔽管型絕緣母線的絕緣層的介質損耗低于0.01%。絕緣材料耐熱系數高

復合屏蔽管型絕緣母線的主絕緣材料為聚乙烯，有優良的電氣性能和化學穩定性，可在-60℃～+120℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≥30年。抗電氣震動能力強

動穩定試驗結果表明，電壓10KV、額定電流4000A的銅質管母，可承受63KA（4s）短路電流沖擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。不受環境干擾，可靠性高

復合屏蔽管型絕緣母線的每相是封閉屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

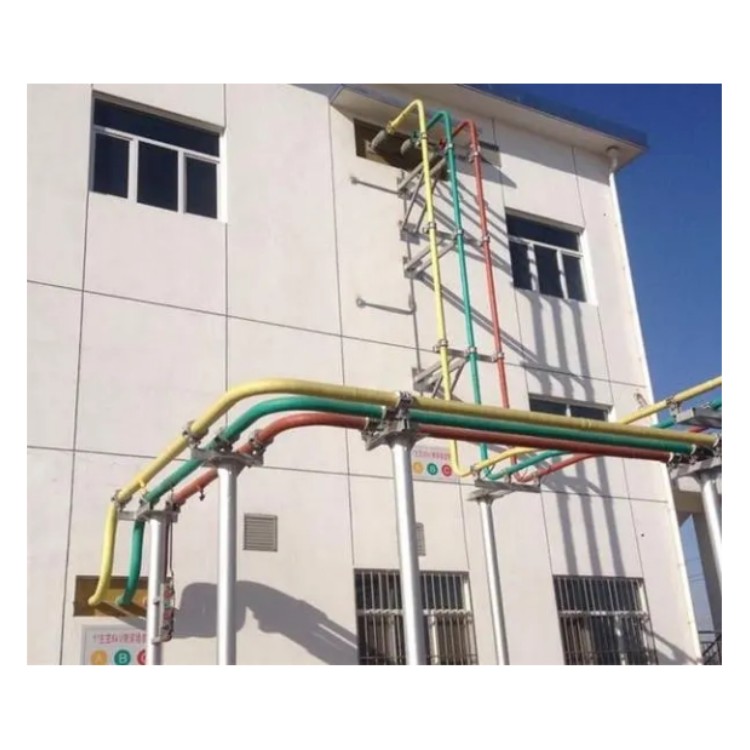

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）風速∶35m/s 環境溫度∶-40℃～+50℃日溫差∶25℃相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g 污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc 在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線*允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
