復合屏蔽高壓絕緣管型母線槽

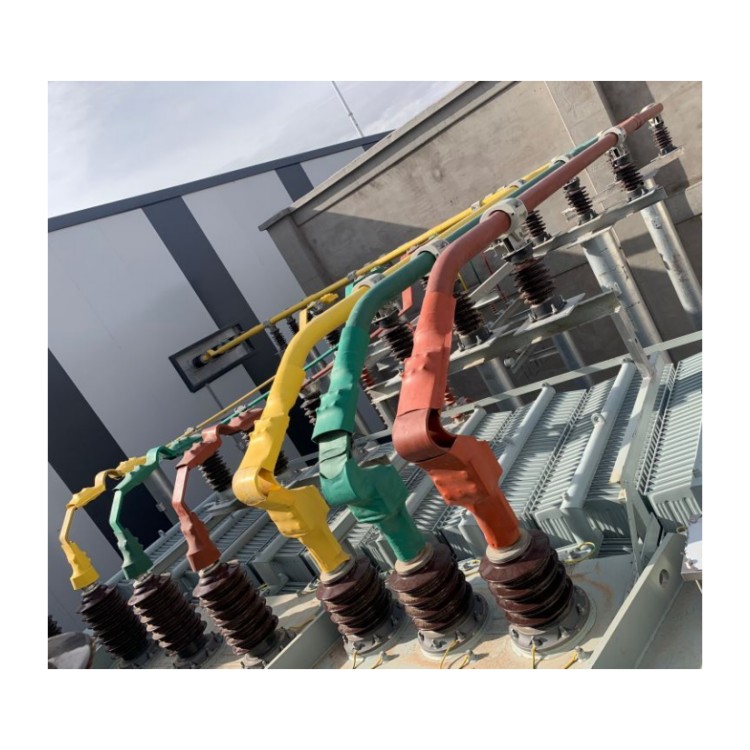

產品簡介

管型母線槽具有大電流（12000A）、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前僅能生產35kV及以下電壓等級的產品。

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變?nèi)萘康募哟�，變壓器低壓�?cè)進線側的額定電流也在不斷加大。

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。

復合屏蔽高壓絕緣管型母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。

主要由外殼、絕緣插頭、金屬母線組成，外殼起防塵和保護作用。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小每極可做成單根或雙根。如外殼為金屬，還有接地保護的功能。從絕緣角度看，要留有足夠距離，以利安全；從發熱角度看，也需留有足夠的空間散熱，保證以對流方式將熱散發到空氣中。外殼上開有通風孔完成散熱功能，內置母線根據電流的大小可做成單根或雙根，如外殼為金屬，還有接地保護的功能。以三相母線槽為例主要結構 。

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

設計特點：

復合屏蔽高壓絕緣管型母線槽單螺栓夾緊端子

母線槽設計采用了先進的單螺栓夾端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要施緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作。使母線的安全性得到了很大的提高。

外殼(防護殼)級次敷

母線槽設計5個電流等級，只采用了3個級次的外殼，這樣當系繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

傳輸電能大

母線槽設計為分高空氣絕緣式，改善了母線槽的散熱性，降低了阻抗,達到了母線槽經濟輸電。

成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

復合屏蔽管型絕緣母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件相比常規母線要好。損耗低

復合屏蔽管型絕緣母線的外形決定了其表面集膚效應系數低，Kf≤1，交流電阻小，因而母線的功率損失小。復合屏蔽管型絕緣母線的絕緣層的介質損耗低于0.01%。絕緣材料耐熱系數高

復合屏蔽管型絕緣母線的主絕緣材料為聚乙烯，有優良的電氣性能和化學穩定性，可在-60℃～+120℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≥30年�？闺姎庹饎�(dòng)能力強

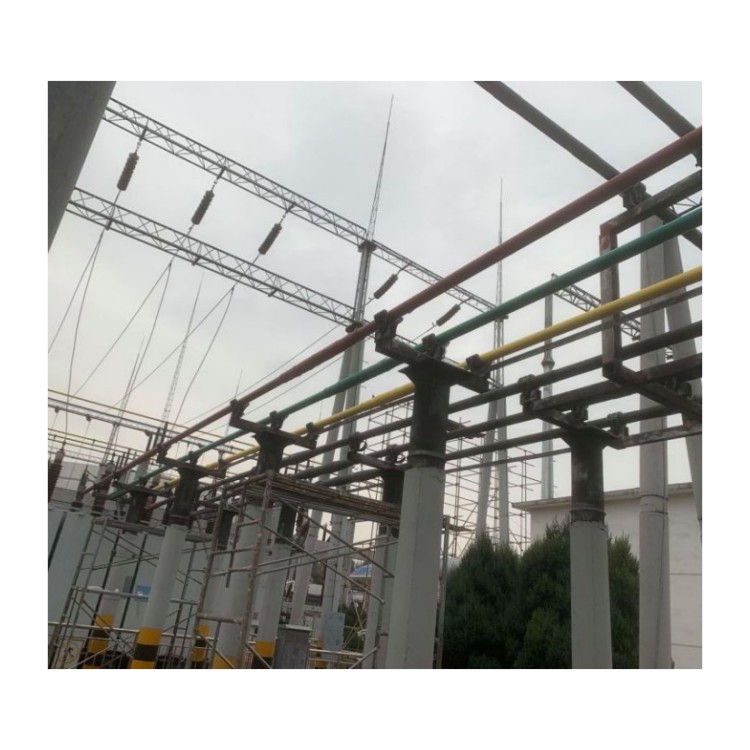

動穩定試驗結果表明，電壓10KV、額定電流4000A的銅質管母，可承受63KA（4s）短路電流沖擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。不受環境干擾，可靠性高

復合屏蔽管型絕緣母線的每相是封閉屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）風速∶35m/s

環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc

在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。



管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路起到顯著效果。
