10KV/4000A鋁鎂合金管狀母線槽

10KV/4000A鋁鎂合金管狀母線槽母線槽將電氣設備中各截流分支回路聯接接在一個電源輸出上的導體。它是調集和分配電力的載體，又稱匯流母線槽。習慣上把各個配電單元中載流分支回路的導體均泛稱為母線槽。母線槽的作用是調集、分配和傳送電能。母線槽在工作中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，有必要合理的選用母線槽原料、截面形狀和截面積以符合安全經濟工作的要求。

母線槽的母線槽常用類型，有硬母線槽、軟母線槽兩種。硬母線槽用銅或鋁做成，形狀有矩形、槽形和管形數種，多用于35kV及以下的屋內配電設備，110kv～220kv屋外配電設備有時也選用鋁管母線槽。北京地區母線槽常用的軟母線槽有鋁絞線、銅絞線或鋼芯銅線等，軟母線槽多用于35kv以上的屋外配電設備。

橋架則是一個支撐和放電纜的支架。橋架在工程上用的很廣泛，只需鋪設電纜就要用橋架，電纜橋架作為布線工程的一個配套項目，現在尚無專門的規范教導，個生產廠家的規范程式短少通用性，因而，規劃選型過程應根據弱電各個系統纜線的類型、數量，合理選定適用的橋架。電纜橋架具有種類全、運用廣、強度大、結構輕、造價低、施工簡略、配線活絡、設備規范、外型美麗等特征。

母線槽原理：

在同一個電力拖動體系中的一個或多個傳動單元，有時電動機遇作業在發電狀況，并將再生****反應到變頻器中來，這種現象叫“再生****”。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生制動以供給滿意張力時。

通用變頻器在規劃上不具有再生****反應到三相電源的功用，因此全部變頻器從電動機吸收的****都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

假設變頻器配備制動單元和制動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然只需充沛考慮到制動時的電流容量、負載周期和耗費到制動電阻上的額定功率就可以規劃或挑選適合的制動單元。

并以接連的方法耗費電能，畢竟可以堅持直流母線電壓的平衡。這種制動單元的作業方法不是耗費****的一種能耗制動。

假設有多臺變頻器通過直流母線互連，一臺或多臺電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處于接連發電狀況，也不必考慮采用處理再生****的作業方法。

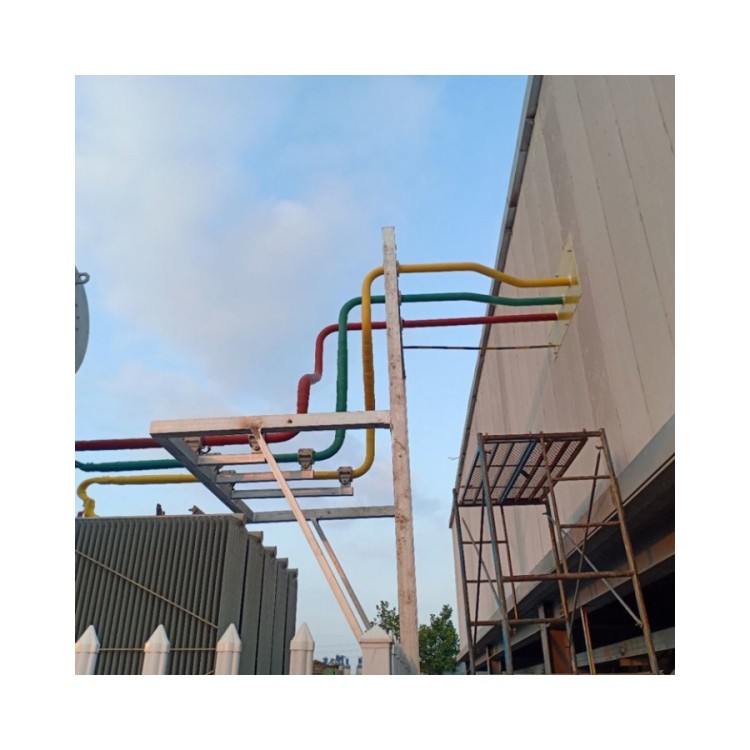

管型導體一般焊接后架空安裝，采用 的管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

母線槽是由銅或鋁母線柱構成的封閉性金屬電力設備，用來將電力分配傳輸給各個用電設備。在戶內低壓的電力運送干線工程項目中已越來越多地替代了電線電纜。

1、風電場內的管型母線槽的管狀導體與鋁排結構的母線槽比較，平等的截面管狀導體的載流量更大，導體表面的電流密度散布均勻，更加合適作業電流大的電路。

2、管狀導體集膚效應系數低、溝通電阻小，導體呈“品”字布局，結構合理，導體鄰近效應系數低，所以母線槽的電損小，節能。

3、選用網狀防護罩，導體通電作業時發生熱量直接向大氣中宣告，使母線槽系統整體散熱功用好，導體溫升低。

4、接頭選用的是柔性銅質的軟聯接，其載流能力強，并可設備過失及塔筒寬幅搖晃帶來的安全作業危險，然后處理了接頭的發熱問題。

5、標準段長度達6米，整體塔筒內系統接頭數量少，不管直驅仍是雙饋型風電機組，定子及轉子母線均經過一起支撐構成一整體部件，且塔筒段間母線聯接選用軟聯接，使得母線槽的系統設備更為省時省力方便快捷。

6、三相導體的整體關閉且絕緣，不會受高原凝露、海洋鹽霧、塵土等環境的影響，合適任何地域環境下運用。

7、三相導體表面選用絕緣薄膜加絕緣套管包覆兩層絕緣方法，導體相間再經過絕緣套及支撐夾互相離隔，堅持足夠大的電氣空地和爬電距離，使得產品電氣絕緣功用強，安全可靠；

8、管型母線槽的大體特性與一般母線槽相同，產品投入運用20年內無特殊情況不需要修理，實在完結免維護，大大降低了風場運營維護本錢，提高發電功率。

性能：

1、將祼母線（小電流場合，I ≤ 400A），或表面被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表面經酸洗、磷化、電鍍、噴涂，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表面被裹覆不同的絕緣不同的絕緣材料適合于多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

現場連接施工
嚴禁帶電拆裝母線槽。
側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。
吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。
在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。

出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分?jǐn)?狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，****由電工人員操作。

一、變電站母線槽的常見故障：

1、接頭因接觸不良，電阻增大，造成發熱，嚴峻時會使接頭燒紅。

2、支撐絕緣子絕緣不良，使母線槽對地的絕緣電阻下降。

3、母線槽產生曲折、折斷或燒傷。

當大的故障電流通過母線槽時，在電動力和弧光的效果下會使母線槽產生曲折、折斷或燒傷。

二、母線槽故障處理規則

母線槽是指在變電所中各級電壓配電裝置的聯接，以及變壓器等電氣設備和相應配電裝置的聯接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線槽。

母線槽的效果是集合、分配和傳送電能。往常母線槽產生故障，一般痕跡表現為：母線槽維護動作(如母差等)、開關跳閘及有故障引起的聲、光、信號等。

10KV/4000A鋁鎂合金管狀母線槽當母線槽故障停電后，現場值班人員應立即對停電的母線槽進行外部查看，并把查看的成果靈敏陳述值班調度員，值班調度員按下述原則處理：

1、不容許對故障母線槽不經查看即行強送電，以防事故擴展。

2、找到故障點并能靈敏阻隔的，在阻隔故障點后應靈敏對停電母線槽康復送電，有條件時應考慮用外來電源對停電母線槽送電，聯路途要防止非同期合閘。

3、找到故障點但不能靈敏阻隔的，若系雙母線槽中的一組母線槽故障時，應靈敏對故障母線槽上的各元件查看，冷倒至工作母線槽并康復送電，聯路途要防止非同期合閘。

4、通過查看找不到故障點時，使用外來電源對故障母線槽進行試送電。

發電廠母線槽故障如電源容許，可對母線槽進行零起升壓，一般不容許發電廠用本廠電源對故障母線槽試送電。

5、雙母線槽中的一組母線槽故障，用發電機對故障母線槽進行零起升壓時，或用外來電源對故障母線槽試送電時，或用外來電源對已阻隔故障點的母線槽先受電時，均需留神母差維護的工作方法，必要時應停用母差維護。

6、3/2接線的母線槽產生故障，經查看找不到故障點或找到故障點并已阻隔的，可以用本站電源試送電。試送開關有必要無缺，并有完備的繼電維護，母差維護應有滿意的靈敏度。
