產品簡介：

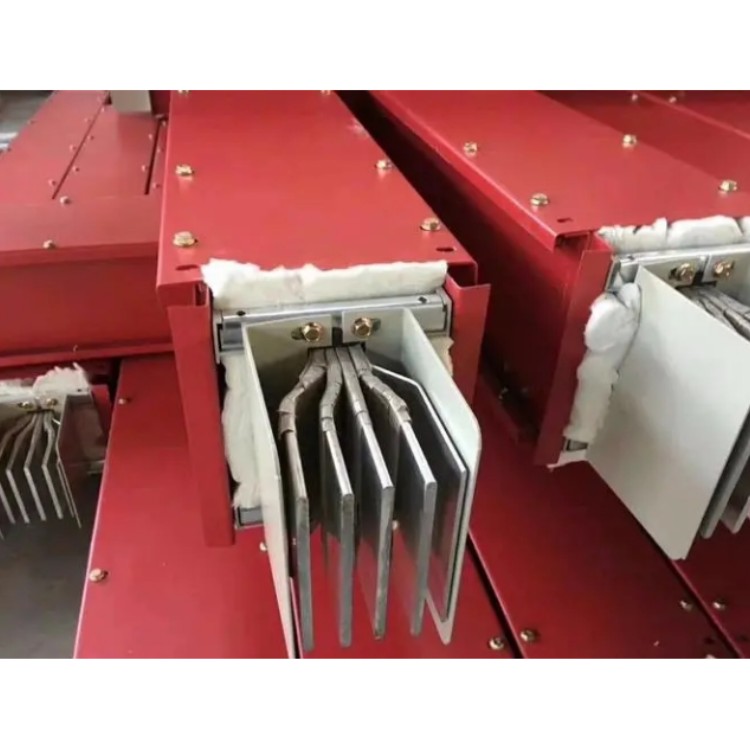

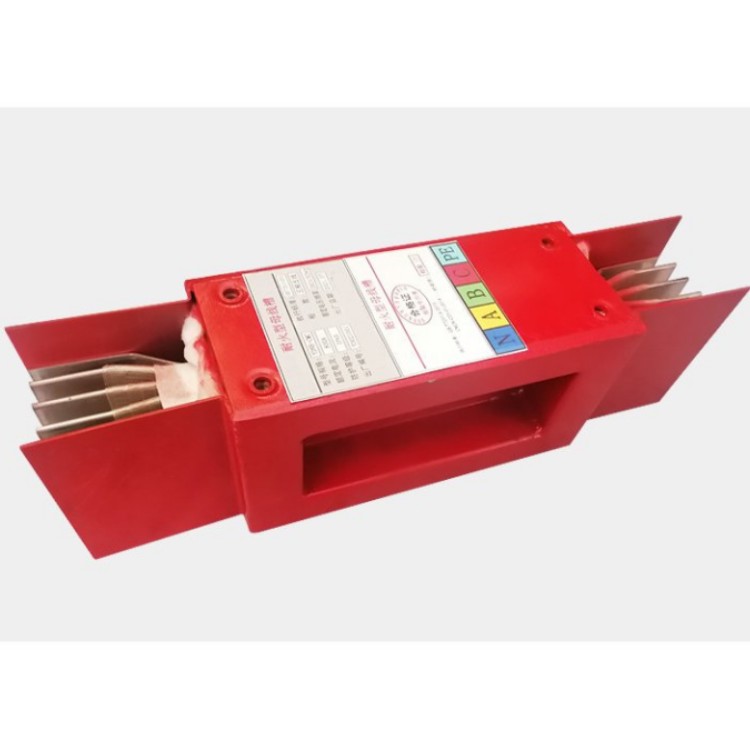

防水耐火母線槽全部選用了耐高溫500℃以上的絕緣材料，同時隔熱層運用了1000℃以上的隔熱耐溫材料，外殼鋼制。耐火母線槽通過了950℃，90分鐘~3小時的高溫火燒試驗，同時又通過了滿負荷載流試驗和防水試驗以及母線槽標準的全套試驗，所以選擇該款母線槽，能夠確保載流能力和消防設備的供電穩定性。
產品特點：
承載能力強
■ 防水耐火母線槽采用鋼制型材外殼，在3米跨距母線槽中心承載70kg 的壓力，在非均勻溫度變化時，板殼中心位置偏移不超過5mm。
耐火時間長
■ 耐火系列母線槽依據結構型式和耐火絕緣處理形式的不同，分為NHCCX、NHKMC1、NHKMC2，其對應的在通電狀況下的耐火極限見表
| 型號 |
結構形式 |
耐火極限 |
耐火溫度(℃) |
用途 |
| NHCCX |
密集型 |
60 |
850 |
正常供電 |
| 消防供電 |
||||
| NHKMC1 |
空氣型 |
60 |
900 |
正常供電 |
| 消防供電 |
||||
| NHKMC2 |
空氣型 |
120 |
1050 |
消防供電 |
選用性能優良的絕緣、耐火材料
■ 母線槽導體銅排所纏繞的云母帶符合JB/T5019~20《電器絕緣云母制品》及JB/T6488-1~3《云母帶》標準。該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa；介電強度≥35kV/mm；體積電阻率>1010Ω•m。當溫度達到600℃時，云母帶仍具有很高的絕緣性能絕緣電阻>10MΩmm2。
■ 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。
■ 母線槽外殼噴涂耐火涂料，當發生火災的3~5 分鐘時間內，涂料開始發泡、膨脹，形成隔熱層，導熱系數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火涂料各項性能指標均符合國家GB14907-94 標準。
■ 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料制成，該陶瓷Al2O3 含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ•cm抗彎強度≥250MPa。該陶瓷耐溫效果尤為顯著，在溫度達到900℃時，測得絕緣電阻>10MΩ。由于陶瓷的穩定性好，不存在絕緣材料的老化問題，從而****延長了母線的使用壽命。
■ 環保型產品：母線槽在火災情況下，無任何有毒氣體放出，亦不會形成二次燃燒，屬新一代環保型電氣產品。
■ 布線靈活：母線插接口設置靈活，引出分支電流方便，每個插接口可插入不同容量的插接箱，同時插接箱插腳護板亦采用耐高溫陶瓷材料制成，確保在火災情況下，亦能順利引出電源。
■ 防水耐火母線槽均順利通過國家電控設備質量監督檢驗測試中心的型式試驗和國家化學建筑材料測試中心的耐火試驗，經查新顯示其各項電氣性能、機械性能和耐火性能均處于國內^水平。
產品選型表：
|
|
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
 |
產品技術參數：
■ 防水耐火母線槽各項性能均符合 IEC60439-1~2、GB7251.1~2、JISC8364、GB9978 標準。
■ 母線槽能承受2500V 工頻耐壓，歷時1min 無擊穿和閃絡現象。
■ 母線槽由于采用高強度陶瓷作為隔相材料使其能承受較強的電動應力和熱應力。根據表(2)的數據通過動熱穩定試驗，且試驗后母線呈無可覺察的^變形。
| 額定工作電流（A） |
250 |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
| 短時耐受電流（kA） |
10 |
15 |
20 |
30 |
30 |
40 |
40 |
50 |
60 |
75 |
| 峰值耐受電流（kA） |
17 |
30 |
40 |
63 |
63 |
84 |
84 |
105 |
132 |
165 |
表（2）
■ 母線槽在長期通以額定電流時，其導電部位的溫升不超過下表所列的數值。
| 導電部位名稱 |
^大允許溫升（K） |
| 母線連接端子 |
60 |
| 母線槽外殼 |
30 |
■ 母線槽屬全封閉結構，其防護等級可達IP54。（下圖為母線槽連接方式）
