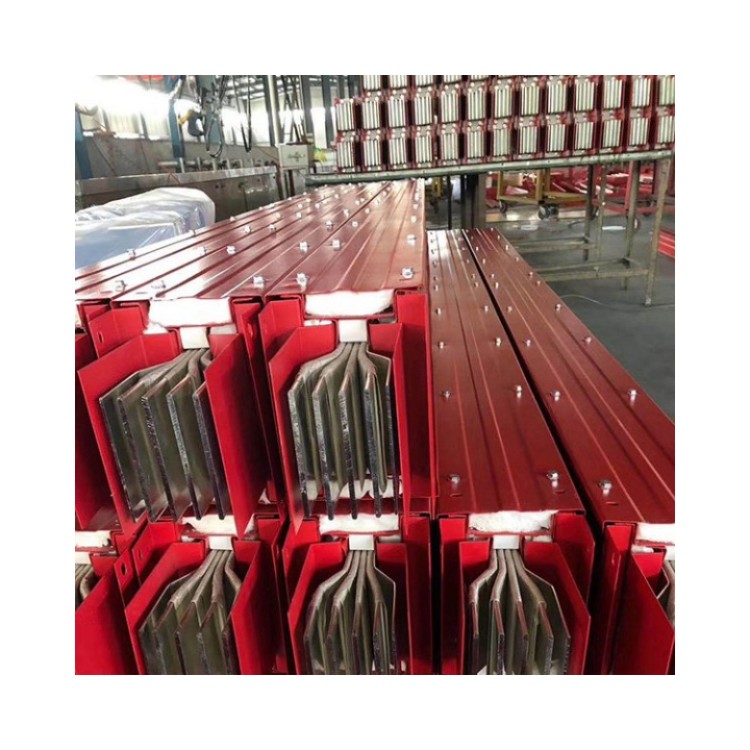

FH耐火阻燃母線槽5000A

FH耐火阻燃母線槽5000A

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。外殼防護等級達到IP68，能長期浸于水中，能抵抗消防對其猛烈的噴水；母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。

 耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，



技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度只有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔凈，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯后現象而使溫度控制漂移不定，很適合自動控制。

母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊后，穿入絕緣螺栓，并注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由于插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊后將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接面及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位后運用扭力扳手鎖緊。

母線系統安全性：

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電系統中采用插入單元的安裝很安全，耐火母線槽外殼可以作為整體接地，接地非常的可靠，耐火母線槽價格，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，密集型耐火母線槽，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

母線槽連接件是指除母聯開關和分段開關外悉數支路電流所構成的差動回路。某段母線的小差是指該段母線上所聯接的悉數支路，包含母聯和分段開關，電流所構成的差動回路。母線大差比率差動用于差異母線區內和區外缺陷，小差比率差動用于缺陷母線的挑選。

技術參數

額定工作電壓交流400V。

額定頻率為50(60)Hz。

介電性能：3750V 工頻耐壓1min。

防護等級IP31/IP54。

耐火性能：900℃火焰灼燒1小時不影響運行。

該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用于汽車制造間、大型商場、展覽館、體育館、機場及高層建筑等場所供電使用。

母線槽的生產參照IEC有關標準,集空氣與密集母線槽的之優點,既能承受較強的電動力,又具較好的散熱性能.在外殼的結構設計上,采用了新型的成型波紋外殼,增大了其支撐強度,6m柱距的空間可以不用支撐,蹺度不超過15mm,解決了大跨度無

法支撐的難題.在導電緣絕處理上,除采用聚四氟乙烯薄膜外,還選用硅像膠(輻射交聯聚乙烯高分子材料)絕緣,具有絕緣、阻燃、防潮、密封、防腐等作用.

耐火時間：180分鐘

耐火溫度：1100度

耐火絕緣材料---陶瓷化硅橡膠

銅排焊接。讓我們?cè)诤附幽概胖�后，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

無論是銅排還是外殼。我們?cè)诤附拥臅r(shí)候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。
