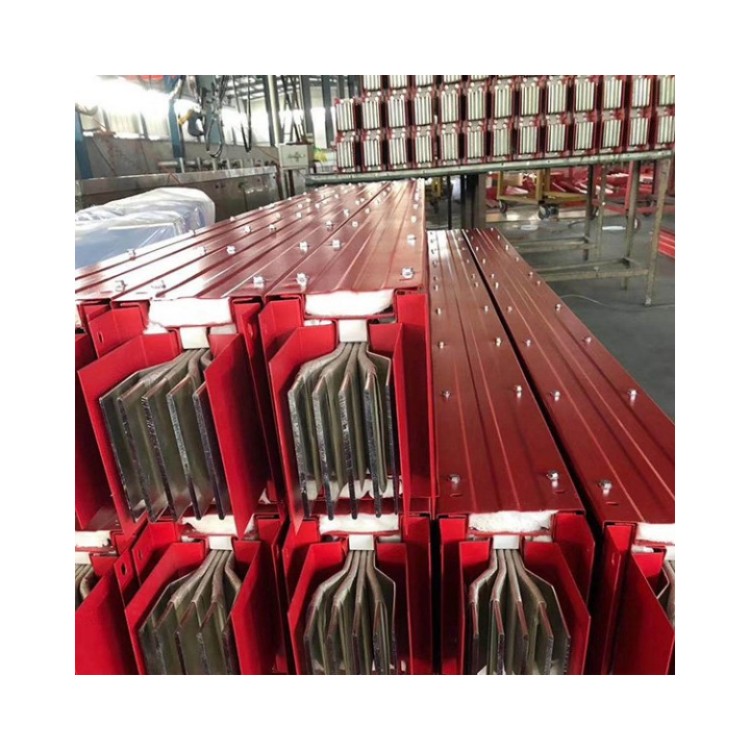

4000A高壓耐火母線槽
結構性能
1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中強
根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。
母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸面積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。封閉式密集型母線槽另外母線槽可加設智能監控系統
技術特點
1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度只有50℃左右。
2、效率高：可達0.9以上。
3、空氣式母線槽空氣潔凈，體積小。
4、可根據用戶的需要，設計多類型的空氣電加熱器。
5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。
6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯后現象而使溫度控制漂移不定，很適合自動控制。
7、機械性能好：因?yàn)榭諝馐侥妇�槽的發熱體為特制合金材料，所以在高壓空氣流的沖擊下，它比任何發熱體的機械性能和強度都好，這對于需要長時間連續不斷對空氣加溫的系統和附件試驗
(1) 母線槽導體銅排所纏繞的云母帶符合JB/T5019~20-85《電器絕緣云母制品》及JB/T6488-1~3-92《云母帶》標準。
該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，云母帶仍具有很高的絕緣性能
(2) 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003-82《普通硅酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。
(3) 母線槽外殼噴涂耐火涂料，當發生火災的3~5分鐘時間內，涂料開始發泡、膨脹，形成隔熱層，導熱系數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火涂料各項性能指標均符合GB14907-94標準。
(4) 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料制成，該陶瓷Al2O3含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ.cm彎強度≥250MPa
4000A高壓耐火母線槽
1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建筑構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。接頭采用耐火型絕緣組件，連接可靠方便。外殼防護等級達到IP68，能長期浸于水中，能抵抗消防對其猛烈的噴水；
采取整體真空澆注，使母線槽內不存在間隙；
采用無毒絕緣材料，即使在火焰中也不會散發出有毒氣體，確保人員的安全；
采用特殊的導熱材料，在正常工作環境中具有良好的散熱功能。
使用條件
周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。
空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。
海拔高度不得超過2000m。耐火母線槽質量保證
污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。
耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。
母線——在輸電線路中的主干線稱為母。一般多是裸漏的導體，電線的外面都有絕緣層包裹。
“母線”，是在電網中的一種的叫法，指的是我們平常所見的發電廠、或者變電站里面的一種為了連接輸電線路和設備的一種專門使用的一個導線。它并不是指主干線和電源線。
母線與電線有什么差別？
母線——在輸電線路中的主干線稱為母。一般多是裸漏的導體，電線的外面都有絕緣層包裹。
1、銅排焊接。讓我們?cè)诤附幽概胖�，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。
2、蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。
3、無論是銅排還是外殼。我們?cè)诤附拥臅r(shí)候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。
這些其實都是母線槽的一些部位的焊接方式，如果我們能夠做到這些的話，那么我們?cè)谑褂玫臅r(shí)候也能夠獲得不錯的效果。
母線槽應用場所是低電壓、大電流的供配電系統，一般安裝在電氣豎井內，配電房耐火母線槽，使用單一的中心母線系統向每層樓內供配電，母線槽系統可由多種母線單元組成，途中的是母線槽彎曲單元，標準化廠房耐火母線槽，各種母線彎曲連接單元有L型，T型，Z型，＋字型四種，耐火母線槽，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。變徑母線槽單元用于同一系統中不同額定電流單元的連接，地下室耐火母線槽，以便使整個母線系統供電更加經濟合理。
使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下面的這些方面：
1、安裝母線槽就要安裝到位，2000母線槽，不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。
2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。
3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有松動以及絕緣材料是否有老化的情況。發現松動、老化或者熔化的情況，及時查找原因，耐火母線槽，并且排除故障。確保母線槽能夠正常發揮作用。
4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有銹蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現并且解決問題。從而保證整個電路系統的安全。
